| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | AAWG-80-1U |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 5-8 วันทำงาน |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |

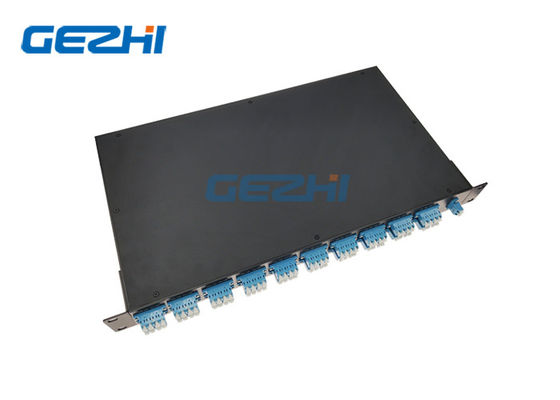

50Ghz 80 ช่อง Passive Athermal Arrayed Waveguide Grating โมดูล DWDM
50Ghz 80 ช่องของ GEZHI โมดูลคลื่นวิทยุ Passive Athermal Arrayed Grating DWDM ที่ใช้ซิลิก้าบนเทคโนโลยีซิลิกอนได้รับการออกแบบสำหรับการใช้งานช่องสัญญาณ ITU ที่ไม่จำเป็นต้องใช้พลังงานไฟฟ้าโมดูลตัวรับคลื่นวิทยุ DWDM แบบ Passive Athermal จาก Arrayed Grating นี้ทำงานที่ 50GHz ระยะห่างของความยาวคลื่น ITU Grid DWDM ที่ความยาวคลื่น 80 ช่องต้นทุนต่ำและประสิทธิภาพสูงทำให้เป็นโซลูชั่นที่เหมาะสมที่สุดสำหรับแอพพลิเคชั่นรถไฟใต้ดินและ DWDM ระยะไกล50Ghz 80 ช่อง Passive Athermal Arrayed Waveguide Grating โมดูล DWDM สามารถนำมาใช้แทนผลิตภัณฑ์ DWDM (ฟิลเตอร์ฟิลม์แบบฟิล์มบาง) แบบดั้งเดิม TFF สำหรับกรณีที่ไม่มีพลังงาน
GEZHI 50Ghz 80 ช่อง Passive Athermal Arrayed Waveguide Grating โมดูล DWDM เป็นโมดูลแสงแบบพาสซีฟที่มีความหนาแน่นสูงและสามารถปรับขยายได้ซึ่งเหมาะสำหรับ SONET / SDH, การขนส่ง PDH, บริการ ETHERNET ในการเข้าถึงและเครือข่ายออพติคอลเมโทรออฟติคอล
|
คุณสมบัติ |
การประยุกต์ใช้งาน |
|
|
สเปค
| พารามิเตอร์ | ข้อมูลจำเพาะ | หน่วย | คิดเห็น | ||
| นาที | แม็กซ์ | ||||
| ช่องสัญญาณเข้า | 1 | ||||
| ช่องสัญญาณออก | 96 | มีช่อง 80, 96 | |||
| ระยะห่างช่อง | 50 | GHz | |||
| แบนด์วิดธ์ 1dB |
0.18 |
นาโนเมตร | ประเภทเกาส์ | ||
| แบนด์วิดธ์ 3dB |
0.28 |
นาโนเมตร | |||
| IL | 7 | เดซิเบล | เคสที่แย่ที่สุดใน ITU passband | ||
| IL UNI | 1 | เดซิเบล | |||
| ระลอก | 0.7 | เดซิเบล | รูปแบบการสูญเสียใน ITU passband | ||
| PDL | 0.5 | เดซิเบล | แม็กซ์มูลค่าใน ITU passband | ||
| Crosstalk ที่อยู่ติดกัน | 22 | เดซิเบล | เคสที่แย่ที่สุดใน ITU passband | ||
| Crosstalk ที่ไม่ติดกัน | 27 | เดซิเบล | เคสที่แย่ที่สุดใน ITU passband | ||
| Crosstalk รวม | 20 | เดซิเบล | crosstalk สะสมของช่องทางอื่น ๆ ทั้งหมด | ||
| ผลตอบแทนการสูญเสีย | 40 | เดซิเบล | |||
| กำลังแสงต่อเนื่องสูงสุด | 250 | mW | กำลังไฟฟ้าอินพุตสูงสุด | ||
| การกระจายสี (CD) | -20 | +20 | PS / นาโนเมตร | ||
| PMD | 0.5 | PS | |||
เมื่อเปรียบเทียบกับเทคโนโลยี TFF แบบดั้งเดิมโมดูล GEZHI AAWG DWDM มีข้อดีที่ไม่สามารถถูกแทนที่ได้และชัดเจนดังต่อไปนี้:
50Ghz 80 ช่อง Passive Athermal Arrayed Waveguide Grating โมดูล DWDM มีเสถียรภาพทางความร้อนและปรับปรุงความแม่นยำของ ITU-Grid ที่ ITU-G694.1 ต้องการสำหรับแบนด์วิดท์การส่งข้อมูลที่กว้างขึ้นจึงสามารถนำไปใช้กับพื้นที่ระดับไฮเอนด์เช่น Long-haul / Metro DWDM ระบบการสื่อสารด้วยแสง
คุณสมบัติ PMD ที่ดีกว่า (<0.5 ps) ช่วยให้สามารถตอบสนองความต้องการของระบบส่งสัญญาณ DWDM 40G / 100G และความทนทานต่อ PMD ของระบบความเร็วสูง
50Ghz 80 ช่อง Passive Athermal Arrayed Waveguide Grating โมดูล DWDM ไม่ต้องการการควบคุมวงจรภายนอกในฐานะผลิตภัณฑ์แฝงบริสุทธิ์สามารถใช้เทคโนโลยีชดเชยตนเองเพื่อควบคุมการปรับตัวเองสำหรับอุณหภูมิภายนอก
50Ghz 80 ช่อง Passive Athermal Arrayed Waveguide Grating โมดูล DWDM
สารละลาย
ภาพแพคเกจ
|
|
