| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | 32CH-AAWG-D |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 5-8 วันทำงาน |
| Payment Terms: | T / T, Wester N Union |
1x32 Channel Optical AAWG DWDM Multiplexer และ Demultiplexer สองไฟเบอร์
เลนส์ Optical AAWG DWDM 1x32 ของ Gezhiคือความหนาแน่นสูงการสูญเสียต่ำและโมดูลแสงแบบพาสซีฟแบบสแตนด์อโลนมันขึ้นอยู่กับ AWG ความร้อนด้วยเทคโนโลยีเสาหินแบบเกาส์.ออปติคัล AAWG DWDM Multiplexer และ Demultiplexer 1x32 ให้การสูญเสียต่ำสุด (สูงสุด: 3.5dB) และการแยกช่องสัญญาณสูงโซลูชัน WDM สำหรับการเข้าถึงระบบเมโทรและศูนย์ข้อมูลออปติคอล 1x32 Channel AAWG DWDM ง่ายต่อการจัดการไฟเบอร์เชื่อถือได้ในระยะยาวและการแยกแชนเนลที่ยอดเยี่ยมใน Rackmount 1U 19 "ซึ่งเป็นอุปกรณ์ในอุดมคติสำหรับระบบที่ต้องการประสิทธิภาพที่เหนือกว่าราคาถูกและช่องสัญญาณสูง AAWG Moudle ในตัว Mux + Demux ในหน่วยเดียวทำงานบนสองเครือข่ายไฟเบอร์
คุณสมบัติ
การแยกช่องทางสูง
เรื่อย ๆ โดยสิ้นเชิง
การสูญเสียการแทรกต่ำ
Standalong 19 "1U Rackmount
การประยุกต์ใช้งาน
การเลือกเส้นทางความยาวคลื่น
ADM ที่ใช้ WDM
เมโทรและเครือข่ายระยะไกล
การประมวลผลสัญญาณแสง
การส่ง WDM
ข้อมูลการสั่งซื้อ
| AWG | X | XX | X | XX | X | XX |
| ระยะห่างช่อง | จำนวนช่อง | องค์ประกอบ | ช่องที่ 1 | ประเภทแพ็คเกจ | เชื่อมต่อเข้า / ออก | |
| 1 = 100GHz |
32 = 32Channel 40 = 40 ช่อง 44 = 44 ช่อง 48 = 48 ช่อง
|
S = เส้นใยเดี่ยว D = เส้นใยคู่ |
21 = Ch21 ...... 34 = Ch34 ...... 50 = CH50 ...... |
RU = 19” 1U Rackmount |
0 = ไม่มี 1 = เอฟซี / APC 2 = FC / PC 3 = SC / APC 4 = SC / PC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC S = ระบุ |
สเปค
| พารามิเตอร์ | เงื่อนไข | ข้อมูลจำเพาะ | หน่วย | ||
| นาที. | แม็กซ์ | ||||
| อุณหภูมิในการทำงาน | การดำเนินงาน | -5 | 65 | องศาเซลเซียส | |
| ความชื้นในการทำงาน | การดำเนินงาน | 5 | 95 | % RH | |
| อุณหภูมิการเก็บรักษา | Non_Operating | -40 | +85 | องศาเซลเซียส | |
| เก็บความชื้น | Non_Operating | 5 | 95 | % RH | |
| ข้อมูลจำเพาะทางแสง | AWG GAUSSIAN AAWG | ||||
| พารามิเตอร์ | เงื่อนไข | รายละเอียด | หน่วย | ||
| นาที | ชนิด | แม็กซ์ | |||
| จำนวนช่อง | 2-1 × 32 | ||||
| การเว้นวรรคช่องจำนวน | 100GHz | 100 | GHz | ||
| ชะอำความยาวคลื่นกลาง | ความถี่ของ ITU | C-band | นาโนเมตร | ||
| Clear Channel Passband | ± 0.1 | นาโนเมตร | |||
| ข้อมูลจำเพาะทางแสง | |||||
| พารามิเตอร์ | เงื่อนไข | รายละเอียด | หน่วย | ||
| นาที | ชนิด | แม็กซ์ | |||
| เสถียรภาพของความยาวคลื่น | ช่วงสูงสุดของข้อผิดพลาดความยาวคลื่นของทุกช่องและอุณหภูมิในโพลาไรเซชันเฉลี่ย | ± 0.05 | นาโนเมตร | ||
| -1 dB -1 dB Channel Bandwidth | ล้างแบนด์วิธของแชนเนลที่กำหนดโดยรูปร่างของ passbandสำหรับแต่ละช่อง | 0.24 | นาโนเมตร | ||
| -3 dB -3 dB Channel Bandwidth | ล้างแบนด์วิธของแชนเนลที่กำหนดโดยรูปร่างของ passbandสำหรับแต่ละช่อง | 0.43 | นาโนเมตร | ||
| การสูญเสียการแทรกด้วยแสงที่ตาราง ITU | กำหนดว่าเป็นการส่งสัญญาณขั้นต่ำที่ความยาวคลื่น ITU สำหรับทุกช่องสำหรับแต่ละช่องในทุกอุณหภูมิและโพลาไรซ์ | 3.2 | 3.5 | เดซิเบล | |
| การแยกช่องสัญญาณที่อยู่ติดกัน | ความแตกต่างของการสูญเสียการแทรกจากการส่งค่าเฉลี่ยที่ความยาวคลื่นกริด ITU ถึงกำลังสูงสุด, โพลาไรซ์ทั้งหมด, ภายในวง ITU ของช่องสัญญาณที่อยู่ติดกัน | 30 | เดซิเบล | ||
| การแยกช่องสัญญาณที่ไม่ติดกัน | ความแตกต่างของการสูญเสียการแทรกจากการส่งค่าเฉลี่ยที่ความยาวคลื่นกริด ITU ไปสู่กำลังสูงสุดขั้วทั้งหมดภายในวง ITU ของช่องสัญญาณที่ไม่ติดกัน | 40 | เดซิเบล | ||
| การแยกช่องทางโดยรวม |
ความแตกต่างของการสูญเสียการแทรกแบบสะสมทั้งหมดจากการส่งค่าเฉลี่ยที่ความยาวคลื่นกริด ITU ถึงกำลังสูงสุด, โพลาไรซ์ทั้งหมด, ภายในวง ITU ของช่องอื่น ๆ ทั้งหมดรวมถึงช่องที่อยู่ติดกัน |
33 | เดซิเบล | ||
| ความสม่ำเสมอของการสูญเสียการแทรก | ช่วงสูงสุดของการเปลี่ยนแปลงการสูญเสียการแทรกภายใน ITU ในทุกช่องโพลาไรเซชันและอุณหภูมิ | 0.8 | 1.0 | เดซิเบล | |
| ระลอกการสูญเสียการแทรก |
maxima ใด ๆ และ minima ใด ๆ ของการสูญเสียการมองเห็น วง ITU ไม่รวมคะแนนขอบเขตสำหรับแต่ละช่องที่แต่ละพอร์ต |
0.4 | 0.5 | เดซิเบล | |
| การควบคุมทิศทาง | อัตราส่วนการสะท้อนพลังงานออกจากช่องสัญญาณใด ๆ (นอกเหนือจากช่องทาง n) ต่อกำลังงานเข้าจากช่องสัญญาณเข้า n | 50 | เดซิเบล | ||
| การสูญเสียผลตอบแทนทางแสง | พอร์ตอินพุตและเอาต์พุต | 40 | เดซิเบล | ||
| PDLPolarization การสูญเสียที่ขึ้นอยู่กับใน Clear Channel Band | ค่ากรณีที่เลวร้ายที่สุดวัดในวง ITU | 0.3 | 0.5 | เดซิเบล | |
| การกระจายโหมดโพลาไรซ์ | 0.5 | PS | |||
| พลังงานแสงสูงสุด | 23 | dBm | |||
| เอาต์พุตอินพุต MUXDEMUX ช่วงการมอนิเตอร์ | -35 | +23 | dBm | ||

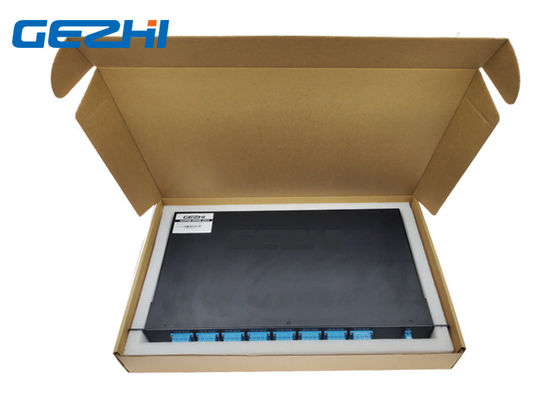

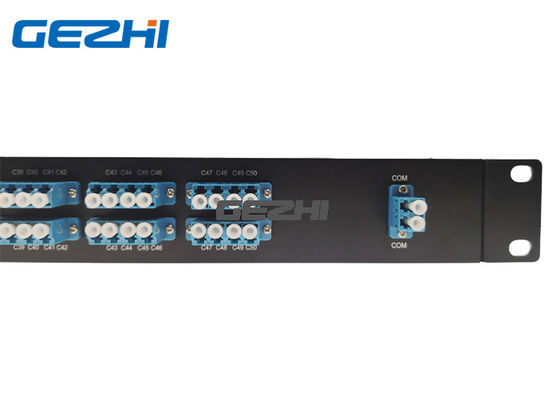

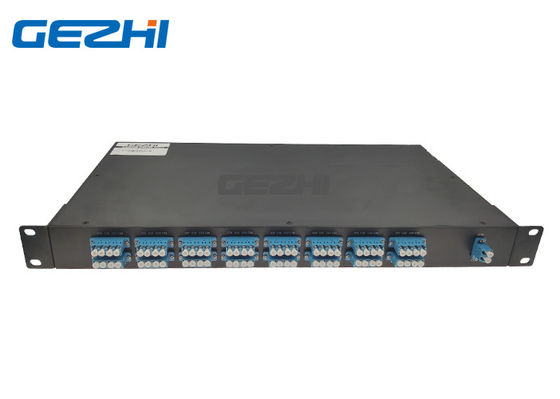

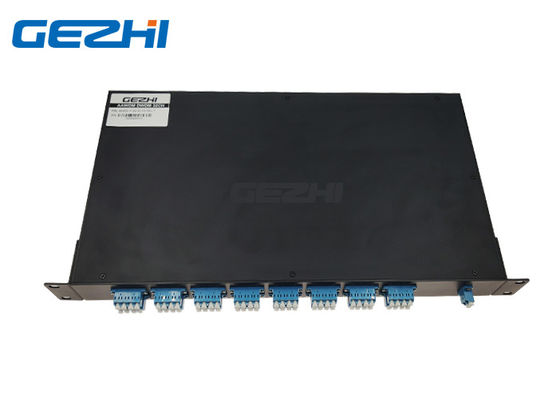

32CH AAWG โมดูลดูอัลไฟเบอร์
|
|
