| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | 1x96 Channel AWG DWDM mux โมดูล Demux |
| MOQ: | 1 ชิ้น |
| ราคา: | US$398-US$688 |
| เงื่อนไขการจ่ายเงิน: | ที/ที, เวสเทิร์นยูเนี่ยน |

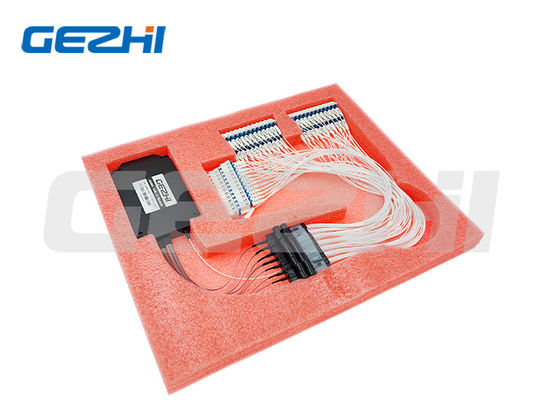

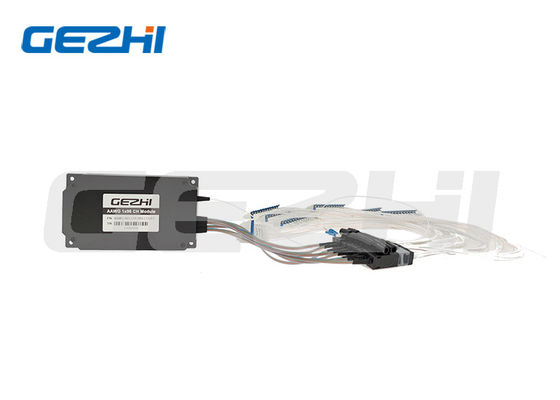

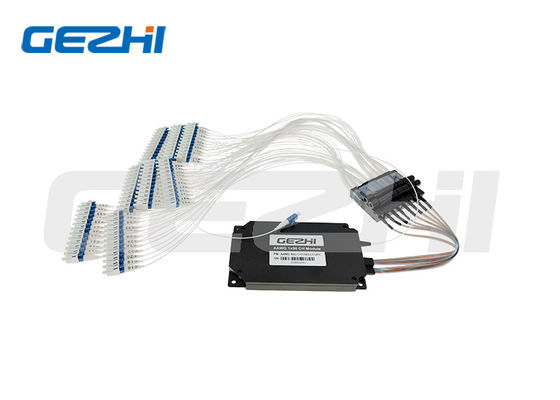

Mux Demux 96CH เป็นโมดูลออปติคัลแบบพาสซีฟแบบสแตนด์อโลนที่มีความหนาแน่นสูงและมีการสูญเสียต่ำ ซึ่งเป็นโซลูชันที่ยอดเยี่ยมสำหรับการประหยัดโครงสร้างพื้นฐานโดยการรวมช่องสัญญาณ DWDM สูงสุด 96 ช่องที่ไซต์เดียว ช่องสัญญาณทั้ง 96 ช่องกระจายอยู่ทั่ว C-band ตามระยะห่าง 100GHz ของ ITU-T ระหว่างช่องสัญญาณโดยใช้เทคโนโลยี AAWG คุณภาพสูง เหมาะอย่างยิ่งสำหรับการขนส่งบริการ PDH, SDH/SONET และ ETHERNET ผ่าน WWDM, CWDM และ DWDM ในเครือข่าย metro edge และ access GEZHI Photonics จัดหาแพ็คเกจประเภทต่างๆ รวมถึงกล่องโลหะ, Rackmount หรือแพ็คเกจที่ปรับแต่งเอง
| พารามิเตอร์ | หน่วย | โมดูล AAWG |
|---|---|---|
| ช่อง | CH | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 |
| ระยะห่างช่องสัญญาณ | GHz | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 |
| ประเภทชิป | -- | ประเภท Gaussian | ประเภท Flat Top |
| แบนด์วิดท์ช่องสัญญาณ 1dB | nm | >0.2 | >0.2 | >0.2 | >0.18 | >0.18 | >0.38 | >0.38 | >0.38 | >0.18 | >0.18 |
| แบนด์วิดท์ช่องสัญญาณ 3dB | nm | >0.4 | >0.4 | >0.4 | >0.28 | >0.28 | >0.58 | >0.58 | >0.58 | >0.28 | >0.28 |
| การสูญเสียการแทรก | dB | <4.5 | <4.5 | <4.5 | <6.5 | <6.5 | <5.5 | <5.5 | <5.5 | <7.0 | <7.0 |
| การครอสทอล์คของช่องสัญญาณที่อยู่ติดกัน | dB | >25 | >25 | >25 | >22 | >22 | >25 | >25 | >25 | >22 | >22 |
| การครอสทอล์คของช่องสัญญาณที่ไม่ติดกัน | dB | >30 | >30 | >30 | >27 | >27 | >30 | >30 | >30 | >27 | >27 |
| การครอสทอล์คทั้งหมด | dB | >22 | >22 | >22 | >20 | >20 | >22 | >22 | >22 | >20 | >20 |
| การสูญเสียผลตอบแทน | dB | >40 |
| ระลอกคลื่น | dB | <0.7 |
| PDL | dB | <0.5 |
| PMD | ps | <0.5 |
| การกระจายสี | Ps/nm | ±20 |
| อุณหภูมิการทำงาน | ℃ | -5~+65 |
| อุณหภูมิการจัดเก็บ | ℃ | -40~+85 |
|
|
| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | 1x96 Channel AWG DWDM mux โมดูล Demux |
| MOQ: | 1 ชิ้น |
| ราคา: | US$398-US$688 |
| รายละเอียดการบรรจุ: | กล่องกระดาษ |
| เงื่อนไขการจ่ายเงิน: | ที/ที, เวสเทิร์นยูเนี่ยน |
Mux Demux 96CH เป็นโมดูลออปติคัลแบบพาสซีฟแบบสแตนด์อโลนที่มีความหนาแน่นสูงและมีการสูญเสียต่ำ ซึ่งเป็นโซลูชันที่ยอดเยี่ยมสำหรับการประหยัดโครงสร้างพื้นฐานโดยการรวมช่องสัญญาณ DWDM สูงสุด 96 ช่องที่ไซต์เดียว ช่องสัญญาณทั้ง 96 ช่องกระจายอยู่ทั่ว C-band ตามระยะห่าง 100GHz ของ ITU-T ระหว่างช่องสัญญาณโดยใช้เทคโนโลยี AAWG คุณภาพสูง เหมาะอย่างยิ่งสำหรับการขนส่งบริการ PDH, SDH/SONET และ ETHERNET ผ่าน WWDM, CWDM และ DWDM ในเครือข่าย metro edge และ access GEZHI Photonics จัดหาแพ็คเกจประเภทต่างๆ รวมถึงกล่องโลหะ, Rackmount หรือแพ็คเกจที่ปรับแต่งเอง
| พารามิเตอร์ | หน่วย | โมดูล AAWG |
|---|---|---|
| ช่อง | CH | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 |
| ระยะห่างช่องสัญญาณ | GHz | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 |
| ประเภทชิป | -- | ประเภท Gaussian | ประเภท Flat Top |
| แบนด์วิดท์ช่องสัญญาณ 1dB | nm | >0.2 | >0.2 | >0.2 | >0.18 | >0.18 | >0.38 | >0.38 | >0.38 | >0.18 | >0.18 |
| แบนด์วิดท์ช่องสัญญาณ 3dB | nm | >0.4 | >0.4 | >0.4 | >0.28 | >0.28 | >0.58 | >0.58 | >0.58 | >0.28 | >0.28 |
| การสูญเสียการแทรก | dB | <4.5 | <4.5 | <4.5 | <6.5 | <6.5 | <5.5 | <5.5 | <5.5 | <7.0 | <7.0 |
| การครอสทอล์คของช่องสัญญาณที่อยู่ติดกัน | dB | >25 | >25 | >25 | >22 | >22 | >25 | >25 | >25 | >22 | >22 |
| การครอสทอล์คของช่องสัญญาณที่ไม่ติดกัน | dB | >30 | >30 | >30 | >27 | >27 | >30 | >30 | >30 | >27 | >27 |
| การครอสทอล์คทั้งหมด | dB | >22 | >22 | >22 | >20 | >20 | >22 | >22 | >22 | >20 | >20 |
| การสูญเสียผลตอบแทน | dB | >40 |
| ระลอกคลื่น | dB | <0.7 |
| PDL | dB | <0.5 |
| PMD | ps | <0.5 |
| การกระจายสี | Ps/nm | ±20 |
| อุณหภูมิการทำงาน | ℃ | -5~+65 |
| อุณหภูมิการจัดเก็บ | ℃ | -40~+85 |
