| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | D1x2-SM-13/15-5N |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| Payment Terms: | T / T, เวสเทิร์นยูเนี่ยน |

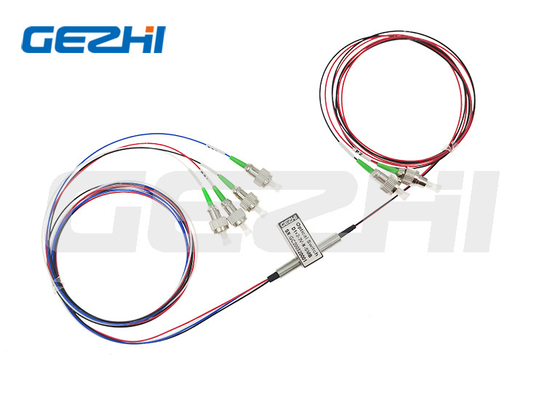

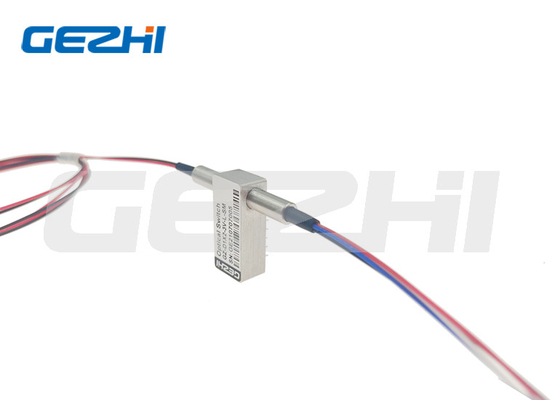

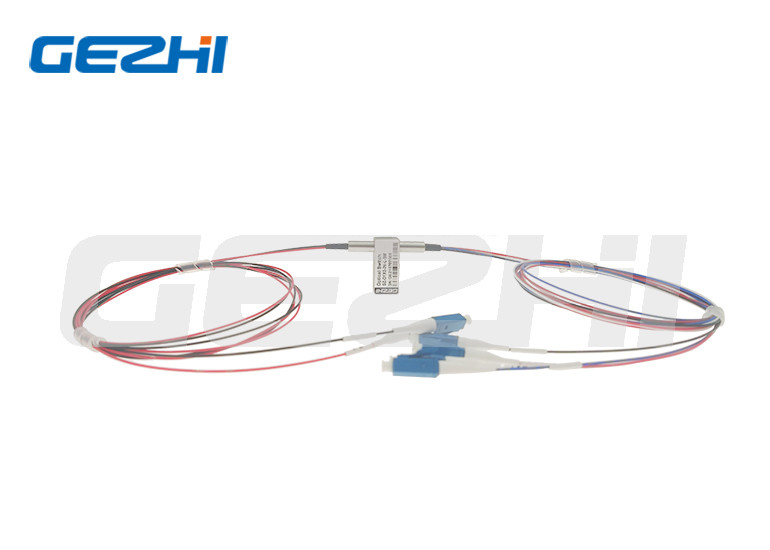

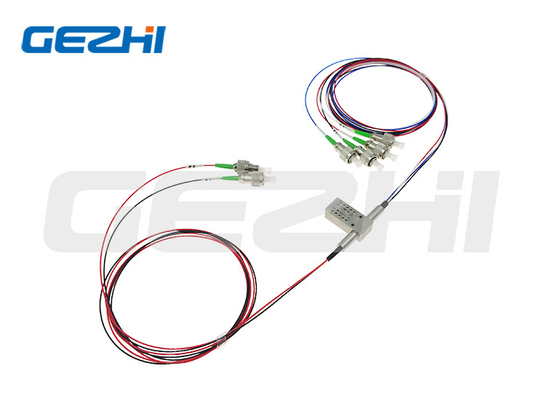

สวิตช์ออปติคอลออปโตเมคานิค 1x2 แบบคู่
คำอธิบาย
ออปโตแมคคานิค D1x2สองทิศทางFiber Optic Switch เชื่อมต่อช่องแสงโดยเปลี่ยนทิศทางสัญญาณออพติคัลขาเข้า 2 เส้นเป็นไฟเบอร์เอาต์พุต 4 เส้น.สิ่งนี้ทำได้โดยใช้การกำหนดค่าเชิงกลออปโตและเปิดใช้งานผ่านสัญญาณควบคุมไฟฟ้าสวิตช์ได้รวมเซ็นเซอร์ตำแหน่งไฟฟ้าไว้บนพื้นฐานเทคโนโลยีฟิล์มกรองแสงแบบบางที่ให้วิธีการที่มีประสิทธิภาพในการปรับเปลี่ยนแพตช์ไฟ ผลิตภัณฑ์ซีรีส์นี้มีการกำหนดค่าแพลตฟอร์มที่ง่ายมาก ให้ความน่าเชื่อถือสูงและต้นทุนการผลิตต่ำการออกแบบใหม่นี้ช่วยลดความไวของตำแหน่งชิ้นส่วนที่เคลื่อนไหวได้อย่างมาก ให้ความเสถียรสูงอย่างที่ไม่เคยมีมาก่อน รวมทั้งต้นทุนที่ต่ำอย่างที่ไม่มีใครเทียบได้
| คุณสมบัติ | แอพพลิเคชั่น |
| การสูญเสียการแทรกต่ำ | เครือข่ายมหานคร |
| ช่วงความยาวคลื่นกว้าง | R&D ในระบบห้องปฏิบัติการ |
| ครอสทอล์คต่ำ | กำหนดค่าจอภาพได้ |
| เสถียรภาพสูง ความน่าเชื่อถือสูง | การทดสอบส่วนประกอบ OADM |
| ปราศจากอีพ็อกซี่บนเส้นทางแสง | |
| ล็อคและไม่ล็อค |
ข้อมูลจำเพาะของผลิตภัณฑ์
| พารามิเตอร์ | GZ-FSW-D1x2 | ||
| ช่วงความยาวคลื่น | นาโนเมตร | 670～980 | 1260～1650 |
| การทดสอบความยาวคลื่น | นาโนเมตร | 850±40/1300±40 | 1310/1550 |
| การสูญเสียการแทรก | เดซิเบล | ประเภท:1.0 สูงสุด:1.5 | ประเภท:1.0 สูงสุด:1.5 |
| ส่งคืนการสูญเสีย | เดซิเบล | MM≥30 SM≥50 | |
| ครอสทอล์ค | เดซิเบล | MM≥35 SM≥55 | |
| พีดีแอล | เดซิเบล | ≤0.05 | |
| ดับเบิลยูดีแอล | เดซิเบล | ≤0.25 | |
| ทีดีแอล | เดซิเบล | ≤0.25 | |
| การทำซ้ำ | เดซิเบล | ≤±0.02 | |
| แหล่งจ่ายไฟ | โวลต์ | 3.0 หรือ 5.0 | |
| อายุการใช้งาน | เวลา | ≥107 | |
| เปลี่ยนเวลา | นางสาว | ≤8 | |
| กำลังส่ง | มิลลิวัตต์ | ≤500 | |
| อุณหภูมิในการทำงาน | ℃ | -20～+70 | |
| อุณหภูมิในการจัดเก็บ | ℃ | -40～+85 | |
| น้ำหนัก | กรัม | 16 | |
| มิติ | มม | (L)27×(W)12×(H)8.2 (±0.2mm) สามารถปรับแต่งได้ | |
ไฟฟ้า
| ข้อมูลจำเพาะ | แรงดันไฟฟ้า | ปัจจุบัน | ความต้านทาน |
| ล็อค 5V | 4.5~5.5 | 36~44mA | 125โอห์ม |
| 5V ไม่ล็อค | 4.5~5.5 | 26~32mA | 175โอห์ม |
| ล็อค 3V | 2.7~3.3 | 54~66mA | 50โอห์ม |
| 3V ไม่ล็อค | 2.7~3.3 | 39~47mA | 70โอห์ม |
วัสดุคุณภาพและความเสถียรสูง
|
ใช้รีเลย์พานาโซนิคใหม่และเสถียร
|
ใช้ปริซึมที่เชื่อถือได้สูง
|
ใช้ C-Lens และ Collimator คุณภาพสูง |
รายละเอียดสินค้า
วิดีโอ
|
|
