| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | GZ-1x1-13/15 |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำการ |
| Payment Terms: | T / T, เวสเทิร์นยูเนี่ยน |
GEZHI โฟโตนิกส์ บจกเป็นโรงงานที่ส่วนใหญ่ผลิต CEx WDM, DWDM, AWG DWDM Module, CWDM, Filter WDM, Mechanical Optical Switch like 1x1, 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 and 1xN Multi Channel Optical Switch, Optical Switch Equipment, MEMS Optical Switch, MEM VOA, Optical Patch Cord เป็นต้น

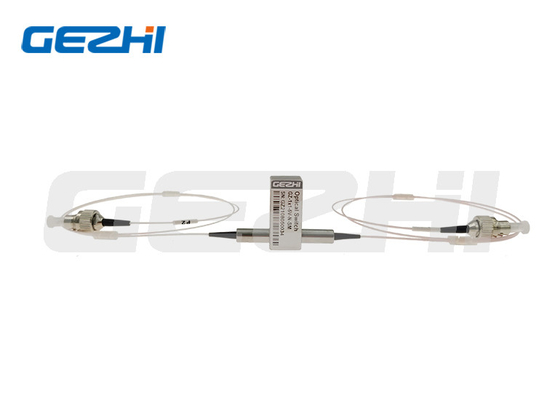

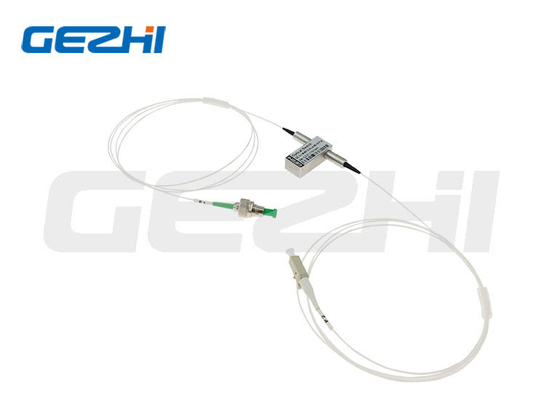

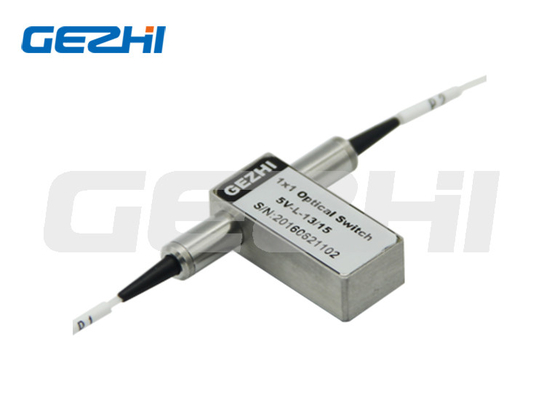

สวิตช์ออปติคัล 1x1
สวิตช์ออปติคัล 1x1 เชื่อมต่อกับเส้นทางออปติคัลโดยการเชื่อมต่อหรือปิดกั้นสัญญาณออปติคัล ผลิตภัณฑ์จะควบคุมด้วยสัญญาณไฟฟ้าเพื่อเปลี่ยนเส้นทางออปติคัลการออกแบบที่ยอดเยี่ยมทำให้ผลิตภัณฑ์มีข้อดีของความเสถียรสูง ความน่าเชื่อถือสูง การสูญเสียต่ำ ซึ่งใช้กันอย่างแพร่หลายในการเปลี่ยนและป้องกันแสง
|
คุณสมบัติ การล็อคที่ไม่ปลอดภัย
ต้นทุนต่ำที่ไม่มีใครเทียบ
การบิดเบือนทางแสงต่ำ เส้นทางแสงที่ปราศจากอีพ็อกซี่
ความน่าเชื่อถือสูง
|
แอพพลิเคชั่น การปิดกั้นช่อง เพิ่ม / วางที่กำหนดค่าได้
การตรวจสอบระบบ
เครื่องมือวัด
|
ข้อมูลจำเพาะ
| พารามิเตอร์ | ข้อมูลจำเพาะ | หน่วย |
| ความยาวคลื่นปฏิบัติการ | 1260~1620(SM) | นาโนเมตร |
| การสูญเสียการแทรก | ≤1.0 | เดซิเบล |
| การสูญเสียขึ้นอยู่กับความยาวคลื่น | ≤0.25 | เดซิเบล |
| การสูญเสียขึ้นอยู่กับโพลาไรเซชัน | ≤0.05 | เดซิเบล |
| การสูญเสียขึ้นอยู่กับอุณหภูมิ | ≤0.20 | เดซิเบล |
| ส่งคืนการสูญเสีย | SM≥50 | เดซิเบล |
| คุยข้าม | SM≥55 | เดซิเบล |
| เปลี่ยนเวลา | ≤8 | นางสาว |
| การทำซ้ำ | ≤±0.02 | เดซิเบล |
| ความทนทาน | ≥107 | ครั้ง |
| แรงดันไฟฟ้าที่ใช้งาน | 3 หรือ 5 | วี |
| ประเภทสวิตช์ | ไม่ล็อค / ล็อค | |
| อุณหภูมิในการทำงาน | －20~＋70 | ℃ |
| อุณหภูมิในการจัดเก็บ | －40~＋85 | ℃ |
| พลังงานแสง | ≤500 | เมกะวัตต์ |
| มิติ | 27.0L×12.5W×8.4H | มม |
ข้อมูลการสั่งซื้อ
GZ-1×1-13/15
| โหมด | ความยาวคลื่น | ประเภทแรงดันไฟฟ้า | รูปแบบการควบคุม | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของไฟเบอร์ | ความยาวไฟเบอร์ | ตัวเชื่อมต่อ |
| ส=เอสเอ็ม ม=มม |
85=850นาโนเมตร 13=1310นาโนเมตร 15=1550นาโนเมตร 13/15=1310/1550นาโนเมตร X=อื่นๆ |
3=3V 5=5V |
L=ล็อค N = ไม่ล็อค |
5=50/125 6=62.5/125 9=9/125 X=อื่นๆ |
25=250um 90=900um 20=2.0มม 30=3.0มม X=อื่นๆ |
1=1ม 2=1.5ม X=อื่นๆ |
0=ไม่มี X=อื่นๆ |
หมุด
| พิมพ์ | เส้นทางแสง | ไดรฟ์ไฟฟ้า | เซ็นเซอร์สถานะ | ||||||
| 1×1 | ปักหมุด 1 | พิน 5 | ขา 6 | ปักหมุด 10 | พิน 2-3 | ขา 3-4 | ขา 7-8 | ขา 8-9 | |
| ไม่ล็อค | ตัด | -- | -- | -- | -- | ปิด | เปิด | เปิด | ปิด |
| P1-P2 | วี＋ | -- | -- | จีเอ็นดี | เปิด | ปิด | ปิด | เปิด | |
| ล็อค | ตัด | -- | -- | จีเอ็นดี | -- | ปิด | เปิด | เปิด | ปิด |
| P1-P2 | วี＋ | จีเอ็นดี | -- | -- | เปิด | ปิด | ปิด | เปิด | |
ข้อมูลการสั่งซื้อ
GZ-1×1-13/15
| โหมด | ความยาวคลื่น | ประเภทแรงดันไฟฟ้า | รูปแบบการควบคุม | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของไฟเบอร์ | ความยาวไฟเบอร์ | ตัวเชื่อมต่อ |
| ส=เอสเอ็ม ม=มม |
85=850นาโนเมตร 13=1310นาโนเมตร 15=1550นาโนเมตร 13/15=1310/1550นาโนเมตร X=อื่นๆ |
3=3V 5=5V |
L=ล็อค N = ไม่ล็อค |
5=50/125 6=62.5/125 9=9/125 X=อื่นๆ |
25=250um 90=900um 20=2.0มม 30=3.0มม X=อื่นๆ |
1=1ม 2=1.5ม X=อื่นๆ |
0=ไม่มี X=อื่นๆ |
เส้นทางแสง
เขียนแบบเครื่องกล
วิดีโอ
|
|
