| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | GZ-1x1-1-3/15 |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำการ |
| Payment Terms: | T/T, Western Union |

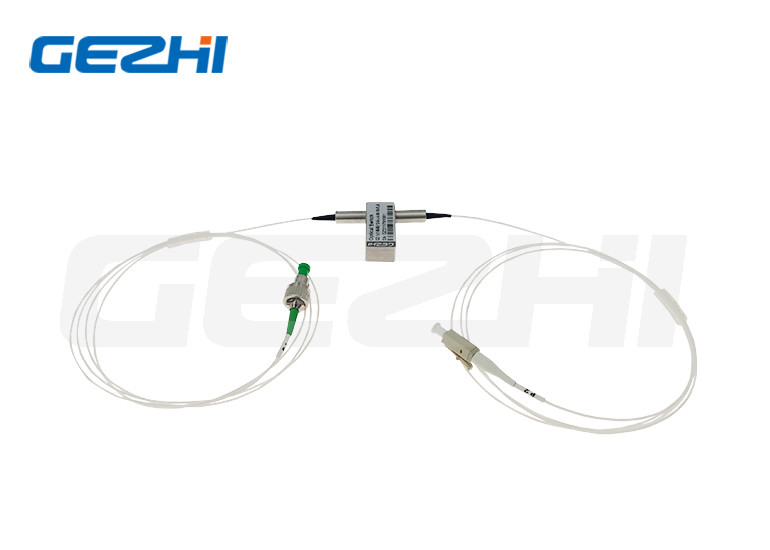

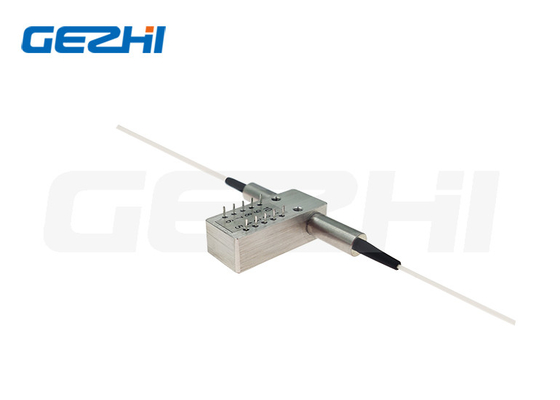

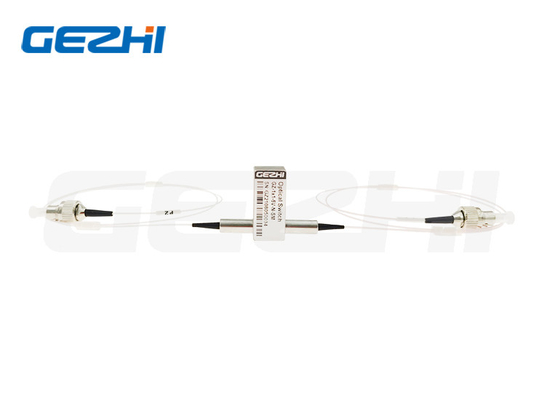

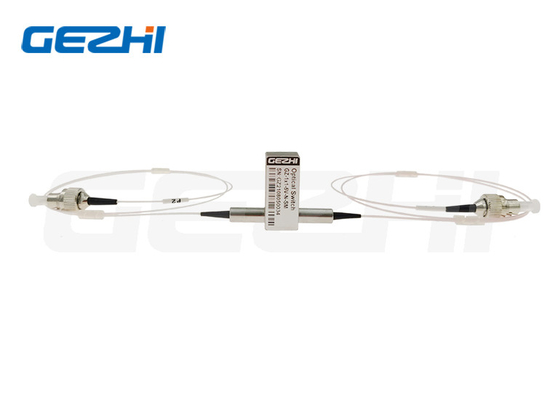

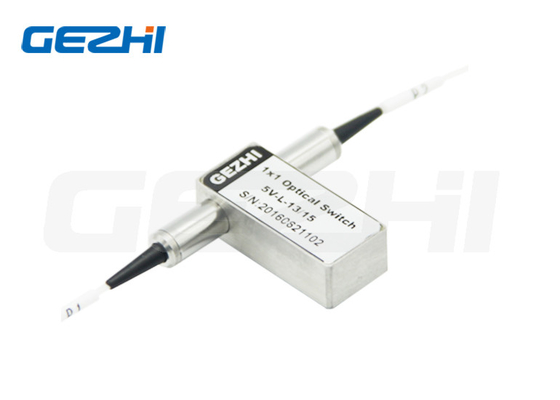

ปรับเปลี่ยนออฟติกกล 1310nm LC UPC APC 3V 5V 500mW
1x1 สวิตช์ออปติก
Gezhi 1x1 Opto-Mechanical Bi-directional Fiber Optic Switch เชื่อมต่อช่องทางออปติก โดยการนําสัญญาณออปติกที่เข้าไปใน 1 ช่องไฟเบอร์ออกนี่คือการทําสําเร็จโดยใช้การตั้งค่า opto-mechanical และเปิดผ่านสัญญาณการควบคุมไฟฟ้าสวิตช์มีเซ็นเซอร์ตําแหน่งไฟฟ้า
พื้นฐานจากเทคโนโลยีกรองหนังบาง ที่ให้วิธีที่แข็งแกร่งในการเปลี่ยนแปลง แปช์แสงสายพันธุ์สินค้านี้มีการปรับปรุงแพลตฟอร์มที่เรียบง่ายอย่างมาก ให้ความน่าเชื่อถือสูงและต้นทุนการผลิตที่ต่ําการออกแบบใหม่นี้ลดความรู้สึกต่อตําแหน่งของชิ้นส่วนเคลื่อนย้ายอย่างมาก โดยให้ความมั่นคงสูงและราคาต่ําที่ไม่เคยมีมาก่อน
เส้นทางทางแสง
การวาดเครื่องกล
ลักษณะ
การปิดช่องทาง
รายละเอียด
| ปริมาตร | รายละเอียด | หน่วย |
| ความยาวคลื่นการทํางาน | 1260 ~ 1620 ((SM) | nm |
| การสูญเสียการใส่ | ≤ 1.0 | dB |
| ความสูญเสียที่ขึ้นอยู่กับความยาวคลื่น | ≤0.25 | dB |
| การสูญเสียที่ขึ้นอยู่กับการขัดแย้ง | ≤0.05 | dB |
| การสูญเสียที่ขึ้นอยู่กับอุณหภูมิ | ≤0.20 | dB |
| ผลกําไรเสีย | SM≥50 | dB |
| คราสโตค | SM≥55 | dB |
| เปลี่ยนเวลา | ≤ 8 | ms |
| ความซ้ํา | ≤ ± 002 | dB |
| ความทนทาน | ≥107 | ครั้ง |
| โลเตจการทํางาน | 3 หรือ 5 | V |
| ประเภทสลับ | ไม่ปิด/ปิด | |
| อุณหภูมิการทํางาน | -20~+70 | °C |
| อุณหภูมิในการเก็บ | -40~+85 | °C |
| พลังแสง | ≤ 500 | mW |
| ขนาด | 27.0L × 12.5W × 8.4H | mm |
ปิ้น
| ประเภท | เส้นทางทางแสง | ไฟฟ้าขับเคลื่อน | เซ็นเซอร์สภาพ | ||||||
| 1 × 1 | ปิน 1 | ปิน 5 | ปิน 6 | ปิน 10 | ปิน 2-3 | ปิน 3-4 | ปิน 7-8 | ปิน 8-9 | |
| ไม่ล็อค | CUT | -- | -- | -- | -- | ใกล้ๆ | เปิด | เปิด | ใกล้ๆ |
| P1-P2 | V+ | -- | -- | GND | เปิด | ใกล้ๆ | ใกล้ๆ | เปิด | |
| การล็อก | CUT | -- | -- | GND | -- | ใกล้ๆ | เปิด | เปิด | ใกล้ๆ |
| P1-P2 | V+ | GND | -- | -- | เปิด | ใกล้ๆ | ใกล้ๆ | เปิด | |
ข้อมูลการสั่งซื้อ
GZ-1×1-13/15
| รูปแบบ | ความยาวคลื่น | ประเภทความดัน | รูปแบบควบคุม | ประเภทเส้นใย | กว้างเส้นใย | ความยาวของเส้นใย | เครื่องเชื่อม |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X = อื่นๆ |
3=3V 5=5V |
L = การล็อค N=ไม่ล็อก |
5 = 50/125 6 = 62.5 / 125 9=9/125 X = อื่นๆ |
25=250um 90=900um 20=2.0 มิลลิเมตร 30=3.0 มิลลิเมตร X = อื่นๆ |
1=1m 2 = 1.5m X = อื่นๆ |
0 = ไม่มี X = อื่นๆ |
วิดีโอ
|
|
