| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | 1x96 AAWG |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 5-8 วันทำงาน |
| Payment Terms: | T / T, Wester N Union |

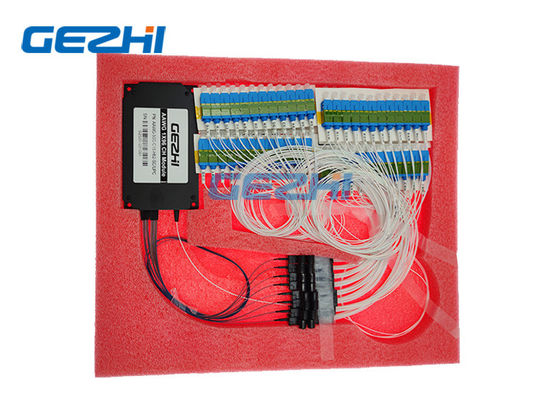

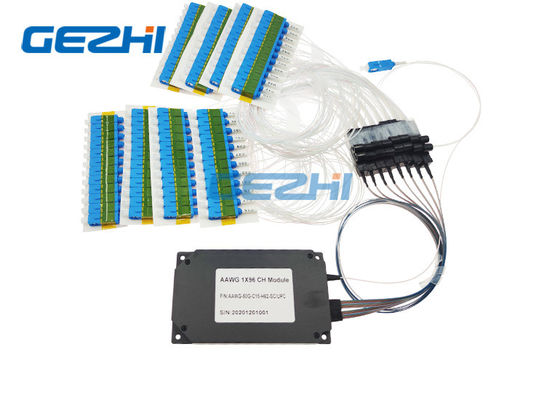

การสูญเสียการแทรกต่ำ 1x96 Athermal AWG DWDM Modules
multi / demultiplexer ความยาวคลื่นอาร์เรย์อาร์เรย์ (AWG) จะรวมและแยกสัญญาณออปติคอลของความยาวคลื่นที่แตกต่างกันเพื่อใช้ในระบบ WDM50GHz Athermal AWG ซึ่งได้รับประสิทธิภาพสูงจากการออกแบบที่ดีที่สุดและการผลิตที่แม่นยำสูงสุด 96ch สำหรับ C-band ทั้งหมดที่มีรูปร่างฟิลเตอร์แบบแบนข้อกำหนดที่กำหนดเองสามารถใช้ได้เช่น L-Band เป็นต้น
GEZHI Photonics Co. , Ltd โมดูล AAWG เป็นส่วนประกอบหลักของบล็อกมัลติเพล็กเซอร์ / ตัวแยกสัญญาณ DWDMAAWG ช่วยให้ทำงานในช่วงอุณหภูมิกว้างโมดูล AAWG ของ GEZHI เป็นอุปกรณ์แฝงทั้งหมดเนื่องจากมีการชดเชยการขยายตัวทางความร้อนของชิปโมดูลไม่รวมส่วนประกอบของระบบที่ร้องขอแหล่งจ่ายไฟฟ้า
คุณสมบัติ
การสูญเสียการแทรกต่ำ
การแยกช่องสัญญาณสูง
ความเสถียรและความน่าเชื่อถือสูง
วงกว้าง
ความจุสูงสำหรับแอปพลิเคชันที่ต้องการข้อมูล
ขึ้นอยู่กับเทคโนโลยี AWG a-athermal ที่มีรูปทรง Gaussian pass band
แอพพลิเคชั่น
เครือข่ายเมโทร
ศูนย์ข้อมูล
เครือข่าย WDM
แอปพลิเคชัน CATV
โทรคมนาคม
เข้าถึงเครือข่าย
ข้อมูลจำเพาะ
| พารามิเตอร์ | ข้อมูลจำเพาะ | หน่วย | แสดงความคิดเห็น | ||
| นาที | สูงสุด | ||||
| ช่องสัญญาณเข้า | 1 | ||||
| ช่องสัญญาณขาออก | 96 | 80, 96 ช่องใช้ได้ | |||
| การเว้นช่อง | 50 | GHz | |||
| 1dB แบนด์วิดท์ |
0.18 |
นาโนเมตร | ประเภท Gaussion | ||
| แบนด์วิดธ์ 3dB |
0.28 |
นาโนเมตร | |||
| อิลลินอยส์ | 7 | เดซิเบล | กรณีที่แย่ที่สุดใน ITU passband | ||
| IL UNI | 1 | เดซิเบล | |||
| ระลอก | 0.7 | เดซิเบล | รูปแบบการสูญเสียใน ITU passband | ||
| PDL | 0.5 | เดซิเบล | สูงสุดค่าใน ITU passband | ||
| Crosstalk ที่อยู่ติดกัน | 22 | เดซิเบล | กรณีที่แย่ที่สุดใน ITU passband | ||
| Crosstalk ที่ไม่ติดกัน | 27 | เดซิเบล | กรณีที่แย่ที่สุดใน ITU passband | ||
| Crosstalk ทั้งหมด | 20 | เดซิเบล | ครอสทอล์คสะสมของช่องอื่น ๆ ทั้งหมด | ||
| การสูญเสียกลับ | 40 | เดซิเบล | |||
| พลังงานแสงต่อเนื่องสูงสุด | 250 | มิลลิวัตต์ | กำลังไฟออปติคอลอินพุตสูงสุด | ||
| การกระจายสี (CD) | -20 | +20 | ps / นาโนเมตร | ||
| PMD | 0.5 | ปล | |||
แผนภาพการส่งสัญญาณแสง
ข้อมูลการสั่งซื้อ
| AAWG | XX | X | XX | XXX | XX | XX | XX |
| ระยะห่าง | ประเภทชิป | หมายเลขช่อง | ช่องที่ 1 | ใส่ความยาวไฟเบอร์ | ความยาวไฟเบอร์เอาต์พุต | ขั้วต่อเข้า / ออก | |
| Athermal AWG |
05 = 50GHz 10 = 100GHz 20 = 200GHz |
F = แบนด้านบน G = Gaussian |
32 = 32CH 40 = 40CH 48 = 48CH 80 = 80 ช 96 = 96CH XX = ระบุ |
C14 = C14 ป ... … H25 = H25 ป ... … H60 = H60 ป ... … XXX = ระบุ |
05 = 0.5 ม 10 = 1.0 ม 15 = 1.5 ม 20 = 2.0 ม 25 = 2.5 ม XX = ระบุ |
05 = 0.5 ม 10 = 1.0 ม 15 = 1.5 ม 20 = 2.0 ม 25 = 2.5 ม XX = ระบุ |
0 = ไม่มี LP = LC / พีซี LA = LC / APC SP = SC / พีซี SA = SC / APC FP = FC / พีซี FA = เอฟซี / APC X = ระบุ |
|
|
