| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | AWCH 96CH |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 5-8 วันทำงาน |
| Payment Terms: | T / T, Wester N Union |

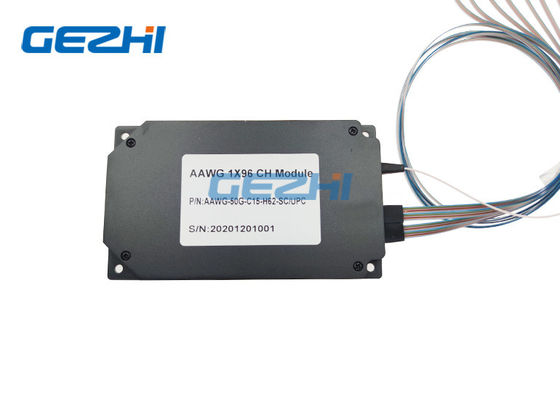

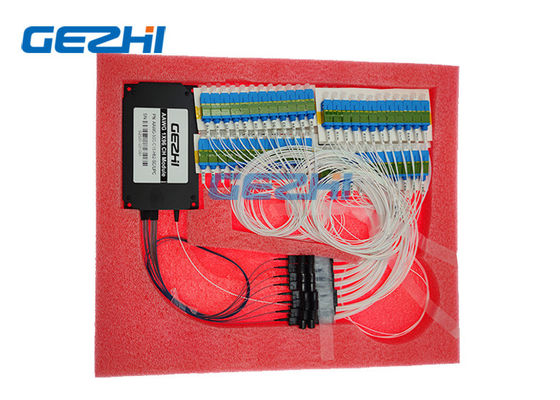

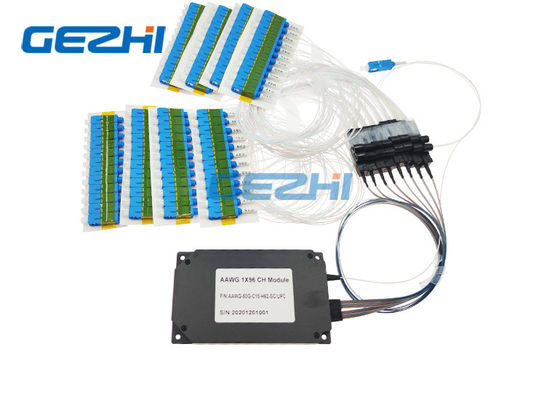

L-Band 96 ช่องสัญญาณ 50Ghz Athermal AWG DWDM Module
GEZHI Photonics Co. , Ltd โมดูล AAWG เป็นส่วนประกอบหลักของบล็อกมัลติเพล็กเซอร์ / ตัวแยกสัญญาณ DWDMAAWG ช่วยให้ทำงานในช่วงอุณหภูมิกว้างโมดูล AAWG ของ GEZHI เป็นอุปกรณ์แฝงทั้งหมดเนื่องจากมีการชดเชยการขยายตัวทางความร้อนของชิปโมดูลไม่รวมส่วนประกอบของระบบที่ร้องขอแหล่งจ่ายไฟฟ้า
โมดูล AAWG ได้รับการออกแบบมาสำหรับการมัลติเพล็กซ์หรือการแยกสัญญาณออปติคัลในย่านความถี่ 1525-1565 นาโนเมตร (C-band) การกำหนดค่าของอุปกรณ์โดยใช้ช่องสัญญาณ 40 ถึง 96 ช่องโดยมีขั้นตอน 100 หรือ 50 GHzข้อกำหนดที่กำหนดเองสามารถใช้ได้เช่น L-Band เป็นต้น
คุณสมบัติ
ความเสถียรและความน่าเชื่อถือสูง
วงกว้าง
การสูญเสียการแทรกต่ำ
การแยกช่องสัญญาณสูง
ความจุสูงสำหรับแอปพลิเคชันที่ต้องการข้อมูล
ขึ้นอยู่กับเทคโนโลยี AWG a-athermal ที่มีรูปทรง Gaussian pass band
งานฝีมือที่เป็นนวัตกรรมใหม่เพื่อประสิทธิภาพสูงสุดพร้อมการปกป้องระดับสูง
แอพพลิเคชั่น
ศูนย์ข้อมูล
เครือข่าย WDM
โทรคมนาคม
เครือข่ายเมโทร
แอปพลิเคชัน CATV
เข้าถึงเครือข่าย
ข้อมูลจำเพาะ
| พารามิเตอร์ | ข้อมูลจำเพาะ | หน่วย | แสดงความคิดเห็น | ||
| นาที | สูงสุด | ||||
| ช่องสัญญาณเข้า | 1 | ||||
| ช่องสัญญาณขาออก | 96 | 80, 96 ช่องใช้ได้ | |||
| การเว้นช่อง | 50 | GHz | |||
| 1dB แบนด์วิดท์ |
0.18 |
นาโนเมตร | ประเภท Gaussion | ||
| แบนด์วิดธ์ 3dB |
0.28 |
นาโนเมตร | |||
| อิลลินอยส์ | 7 | เดซิเบล | กรณีที่แย่ที่สุดใน ITU passband | ||
| IL UNI | 1 | เดซิเบล | |||
| ระลอก | 0.7 | เดซิเบล | รูปแบบการสูญเสียใน ITU passband | ||
| PDL | 0.5 | เดซิเบล | สูงสุดค่าใน ITU passband | ||
| Crosstalk ที่อยู่ติดกัน | 22 | เดซิเบล | กรณีที่แย่ที่สุดใน ITU passband | ||
| Crosstalk ที่ไม่ติดกัน | 27 | เดซิเบล | กรณีที่แย่ที่สุดใน ITU passband | ||
| Crosstalk ทั้งหมด | 20 | เดซิเบล | ครอสทอล์คสะสมของช่องอื่น ๆ ทั้งหมด | ||
| การสูญเสียกลับ | 40 | เดซิเบล | |||
| พลังงานแสงต่อเนื่องสูงสุด | 250 | มิลลิวัตต์ | กำลังไฟออปติคอลอินพุตสูงสุด | ||
| การกระจายสี (CD) | -20 | +20 | ps / นาโนเมตร | ||
| PMD | 0.5 | ปล | |||
แผนภาพการส่งสัญญาณแสง
|
|
