| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | GZ-FSW-D2x2B |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |

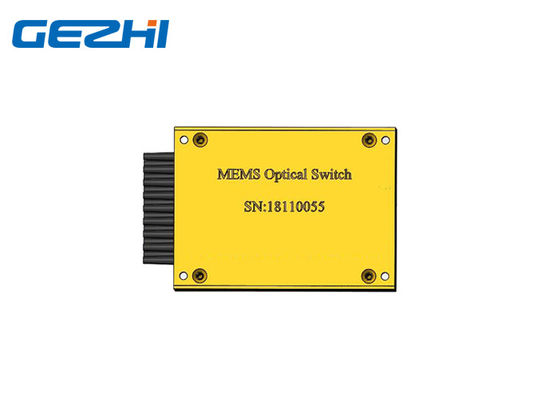

1x16 Wide passband MEMS สวิตช์แสงไฟเบอร์โหมดเดียว
สวิตช์ MEMS ออปติคัลของ GEZHI นั้นใช้ชิประบบไมโครอิเล็กทรอนิกส์ (MEMS)ชิป MEMS ประกอบด้วยกระจกที่สามารถเคลื่อนย้ายด้วยไฟฟ้าบนการสนับสนุนซิลิกอนแรงดันไฟฟ้าที่นำไปใช้กับชิป MEMS ทำให้กระจกหมุนซึ่งเปลี่ยนการเชื่อมต่อของแสงระหว่างเส้นใยอินพุตและเอาต์พุตของ MEMS Optical Switch
คุณสมบัติ
การสลับความเร็วสูง
ความมั่นคงสูงและความน่าเชื่อถือสูง
การสูญเสียการแทรกต่ำและ PDL ต่ำ
ไม่ตอบสนองต่อการกระแทกและการสั่นสะเทือน
การประยุกต์ใช้งาน
สวิทช์
การตรวจสอบเครือข่าย
การปิดกั้น
สเปค
| พารามิเตอร์ | หน่วย | ความคุ้มค่า |
| การสลับช่อง | - | 1XN (1X4,1X8,1x12,1X16,1X32) |
| ความยาวคลื่น | นาโนเมตร | C band / L band / C + L / อื่น ๆ |
| การสูญเสียการแทรก | เดซิเบล | ≤0.8 / 1.0 / 1.2 / 1.5 / 1.7 |
| การทำซ้ำ | เดซิเบล | ≤± 0.02 |
| ผลตอบแทนการสูญเสีย | เดซิเบล | ≥50 |
| ครอสทอล์ค | เดซิเบล | ≥50 |
| การสูญเสียขึ้นอยู่กับความยาวคลื่น | เดซิเบล | ≤0.3 |
| โพลาไรเซชันขึ้นอยู่กับการสูญเสีย | เดซิเบล | ≤0.2 |
| การสูญเสียขึ้นอยู่กับอุณหภูมิ | เดซิเบล | ≤0.3 |
| เวลาเปลี่ยน | นางสาว | ≤15 |
| การจัดการพลังงานแสง | mW | ≤500 |
| ประเภทสวิทช์ | - | Non-ล็อค |
| แรงดันไฟฟ้า | V | 5 ± 10% |
| การใช้พลังงาน | W | ≤0.4 |
| ความทนทาน | รอบ | 1 พันล้านนาที |
| อุณหภูมิในการทำงาน | ℃ | -5 ~ + 70 |
| ความชื้นสัมพัทธ์ในการทำงาน | % RH | 5 ~ 90 |
| อุณหภูมิการเก็บรักษา | ℃ | -40 ~ +85 |
| การจัดเก็บความชื้นสัมพัทธ์ | % RH | 5 ~ 90 |
| ประเภทไฟเบอร์ | - | SMF-28 หรือเทียบเท่า |
หมายเหตุ:
1. ระบุโดยไม่ต้องเชื่อมต่อ;
2. วง O: 1290 ~ 1330nm วง C: 1530 ~ 1570nm วง L: 1570 ~ 1610nm วงเต็ม: 1270 ~ 1620nm
3. IL วัดที่ CWL, 23 ℃IL สำหรับวงเดี่ยวดูอัลแบนด์เพิ่ม 0.2 เดซิเบล
4. WDL วัดได้ในช่วง +/- 20nm ที่ 23 ℃
5. การทำซ้ำถูกกำหนดหลังจาก 100 รอบ
6. ประเภทไฟเบอร์: SMF-28 พร้อมท่อขนาด 0.9 มม. หรือเทียบเท่า
MEMS ชิป
ข้อมูลการสั่งซื้อ
GZ-MS-1x16-XX-XX-XX-X
| โหมด | ช่อง | ความยาวคลื่น | ประเภทไฟเบอร์ | เส้นใยยาว | เชื่อมต่อ | ประเภทการควบคุม |
| MS = สวิตช์ MEMS |
1xN ระบุ N โดยที่N≤32 |
1 = วง O 2 = C แบนด์ 3 = L แบนด์ 4 = C + L 5 = O + C X = กำหนดเอง |
1 = SMF-28 X = กำหนดเอง |
05 = 0.5M 10 = 1.0m X = อื่น ๆ |
NC = ไม่มี FP = เอฟซี / UPC เอฟเอเอฟซี = / APC SP = SC / UPC SA = SC / APC LP = LC / UPC LA = LC / APC |
1 = TTL / I2C 2 = TTL / RS232 |
|
|
