| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | 1x32 สวิตช์ใยแก้วนำแสง |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |
1x32 SM ใยแก้วนำแสงสลับโมดูล TTL อินเตอร์เฟส 1310 / 1550nm FC / PC
สวิตช์ใยแก้วนำแสง GEZHI 1x32 SM เป็นอุปกรณ์ควบคุมเส้นทางแสงชนิดหนึ่งมันสามารถตระหนักถึงการเปลี่ยนเส้นทางแสงใยแก้วนำแสงหลายช่องทางสวิตช์ไฟเบอร์ออปติก 1x32 ได้รับการออกแบบเป็นโมดูลพร้อมฟังก์ชั่นตรวจสอบตัวเองของวงจรไดรฟ์ใช้สำหรับการเลือกแหล่งกำเนิดแสง / เครื่องตรวจจับหลายตัวการตรวจสอบไฟเบอร์แบบหลายช่องทางและการป้องกันเส้นทางใยแก้วนำแสง ฯลฯ ในระบบส่งผ่านใยแก้วนำแสงนอกจากนี้ยังใช้ในระบบทดสอบใยแก้วนำแสงสำหรับการทดสอบสายเคเบิลใยแก้วนำแสงกลางแจ้งและการทดสอบส่วนประกอบที่เกี่ยวข้องและระบบตรวจสอบเซ็นเซอร์ออปติคัลหลายจุด
GEZHI ยังสามารถจัดหาสวิตช์ออปติคอล 1x32 2x32 Rackmount ซึ่งแน่นอนว่ามีสวิตช์ออปติคัลแบบกำหนดเอง
คุณสมบัติ
การสูญเสียต่ำและความน่าเชื่อถือสูง
อินเตอร์เฟสแบบขนาน (TTL)
การออกแบบแบบแยกส่วน
ฟังก์ชั่นการตรวจสอบตนเองของวงจรไดรฟ์
ปราศจาก Epoxy บนเส้นทางแสง
การประยุกต์ใช้งาน
Ring Network
การทดสอบชิ้นส่วนไฟเบอร์ออปติคอล
การตรวจสอบระยะไกลในเครือข่ายออปติคอล
สเปค
| พารามิเตอร์ | Pค่า arameter |
| แบบ | OSW-1X32 |
| การสูญเสียการแทรก | ≤0.8เดซิเบล |
| ช่วงความยาวคลื่น | 1260 ~ 1650 นาโนเมตร |
| ทดสอบความยาวคลื่น | 1310/1550 นาโนเมตร |
| ประเภทไฟเบอร์ | SM, 9 / 125um (SMF-28) |
| ผลตอบแทนการสูญเสีย | ≥50เดซิเบล |
| crosstalk | ≥ 70 เดซิเบล |
| PDL | ≤0.05 dB |
| WDL | ≤0.25เดซิเบล |
| TDL | ≤0.25เดซิเบล |
| การทำซ้ำ | ≤0.02เดซิเบล |
| ตลอดชีวิต | > 107 |
| เปลี่ยนเวลา | ≤8 ms (ช่องสัญญาณที่อยู่ติดกัน) |
| พลังงานออปติก | ≤500มิลลิวัตต์ |
| เชื่อมต่อ | เอฟซี / PC |
| โหมดควบคุม | TTL |
| แหล่งจ่ายไฟทำงาน | 5V / 500 mA |
| ผลิตภัณฑ์ | 135 x 64 x 46 |
| อุณหภูมิในการทำงาน | -20 ℃ถึง +70 ℃ |
| อุณหภูมิในการทำงาน | -40 ℃ถึง +85 ℃ |
หมายเหตุ: 1. สามารถปรับแต่งได้
ข้อมูลจำเพาะของพิน
| ขั้วต่อตัวผู้ DB-15 | |||
| หมายเลขพิน | I / O | สัญญาณ | ลักษณะ |
| 2 | อินพุต | D0 |
D0 ~ D5 คือการเลือกช่อง Bit0 ~ Bit5, D0 ต่ำ, D5 สูง |
| 3 | อินพุต | D1 | |
| 4 | อินพุต | D2 | |
| 5 | อินพุต | D3 | |
| 6 | อินพุต | D4 | |
|
11 |
อินพุต |
RESET |
TTL, รีเซ็ตระดับต่ำเป็นช่อง 0 ระดับสูงหมายความว่าบิตการเลือกช่องสัญญาณมีผล |
| 7 | ออก | READY | TTL พร้อม (สูง = ไม่พร้อมต่ำ = พร้อม) |
| 8 | ออก | ข้อผิดพลาด | TTL ข้อผิดพลาดหรือความล้มเหลว (สูง = ข้อผิดพลาดต่ำ = ไม่มีข้อผิดพลาด) |
| 1,9 | อำนาจ | GND | พื้น |
| 12 | อำนาจ | VCC1 | แหล่งจ่ายไฟมอเตอร์± 5.0% 5 VDC (สูงสุด 500mA) |
| 15 | อำนาจ | VCC2 | 5.0 ± 5% VDC แหล่งจ่ายไฟวงจร (สูงสุด 50mA) |
| 4,6,7,8,10,13,14 | อร์ทแคโรไลนา | อร์ทแคโรไลนา | ตำแหน่งว่าง |

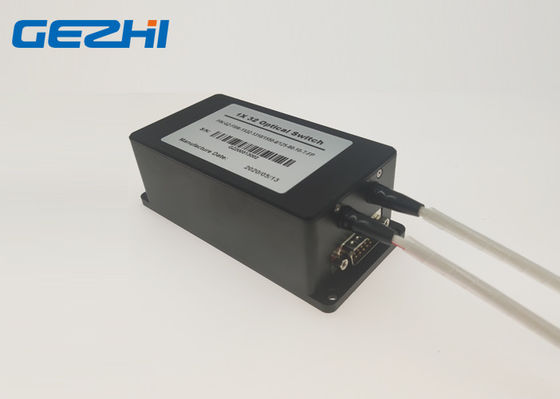

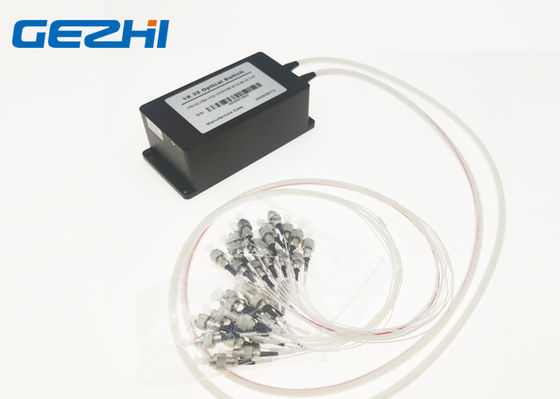

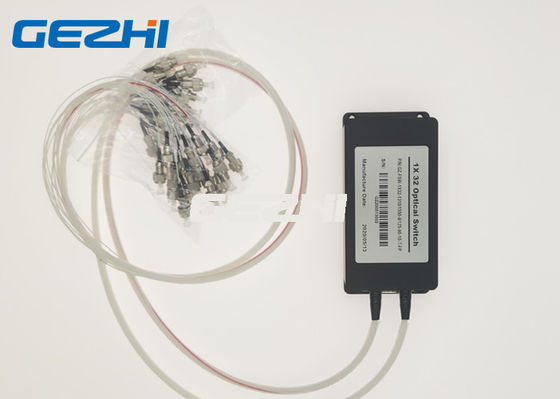

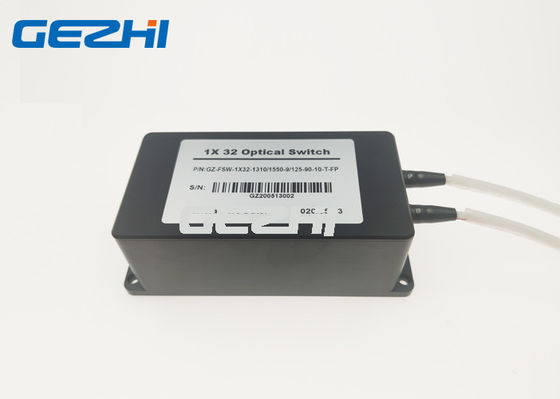

ภาพสวิตช์ออปติคอล 1x32
วิดีโอ
|
