| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | 60CH AAWG |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| เวลาจัดส่ง: | 5-8 วันทำงาน |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |

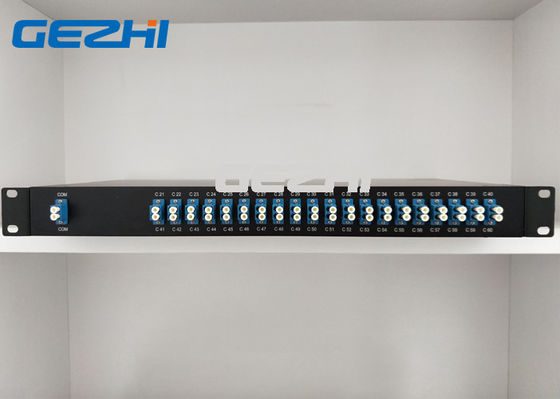

ไฟเบอร์เดี่ยว 50Ghz 60 Channel Athermal AWG DWDM Rackmount Module
โมดูล 60ch Mux Demux Athermal AWG DWDM ของ GEZHI นั้นมีการสูญเสียต่ำความหนาแน่นสูงและโมดูลแสงแบบพาสซีฟแบบสแตนด์อโลนมันขึ้นอยู่กับเทคโนโลยี AWG athermal กับวงดนตรีผ่านรูปทรงเกาส์ด้วยการให้การเข้าถึงช่องสัญญาณที่มีช่องว่าง 50GHz สูงสุด 60 ช่องในแพ็คเกจ 1U หน่วยนี้จะเพิ่มความจุสูงสุดของช่วง C-bandร่วมกับทรานสปอนเดอร์และแอมพลิฟายเออร์ demux mux 60ch AWG DWDM รองรับสถาปัตยกรรมที่หลากหลายตั้งแต่แบบจุดต่อจุดไปจนถึงการกำหนดค่าวงแหวนแบบขยาย
คุณสมบัติ
ไม่มีข้อกำหนดด้านพลังงานไฟฟ้า
High Channel Isolation เพื่อเพิ่มความน่าเชื่อถือ
การสูญเสียการแทรกต่ำเป็นพิเศษเพื่อเพิ่มระยะทางและประสิทธิภาพ
GR-1221-COREUNC & Telecordia TR-NWT-000468 ความน่าเชื่อถือ
การประยุกต์ใช้งาน
การเลือกเส้นทางความยาวคลื่น
ADM ที่ใช้ WDM
งานรถไฟใต้ดินและรถรางลากยาว
การส่ง WDM
การประมวลผลสัญญาณแสง
สเปค
| พารามิเตอร์ | ข้อมูลจำเพาะ | หน่วย | คิดเห็น | ||
| นาที | แม็กซ์ | ||||
| ช่องสัญญาณเข้า | 1 | ||||
| ช่องสัญญาณออก | 60 | มีช่อง 80, 96 | |||
| ระยะห่างช่อง | 50 | GHz | |||
| แบนด์วิดธ์ 1dB |
0.18 |
นาโนเมตร | ประเภทเกาส์ | ||
| แบนด์วิดธ์ 3dB |
0.28 |
นาโนเมตร | |||
| IL | 6 | เดซิเบล | เคสที่แย่ที่สุดใน ITU passband | ||
| IL UNI | 1 | เดซิเบล | |||
| ระลอก | 0.7 | เดซิเบล | รูปแบบการสูญเสียใน ITU passband | ||
| PDL | 0.5 | เดซิเบล | แม็กซ์มูลค่าใน ITU passband | ||
| Crosstalk ที่อยู่ติดกัน | 22 | เดซิเบล | เคสที่แย่ที่สุดใน ITU passband | ||
| Crosstalk ที่ไม่ติดกัน | 27 | เดซิเบล | เคสที่แย่ที่สุดใน ITU passband | ||
| Crosstalk รวม | 20 | เดซิเบล | crosstalk สะสมของช่องทางอื่น ๆ ทั้งหมด | ||
| ผลตอบแทนการสูญเสีย | 40 | เดซิเบล | |||
| กำลังแสงต่อเนื่องสูงสุด | 250 | mW | กำลังไฟฟ้าอินพุตสูงสุด | ||
| การกระจายสี (CD) | -20 | +20 | PS / นาโนเมตร | ||
| PMD | 0.5 | PS | |||
ภาพแพคเกจ
|
|
