| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | ACHG 40CH |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| เวลาจัดส่ง: | 5-8 วันทำงาน |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |

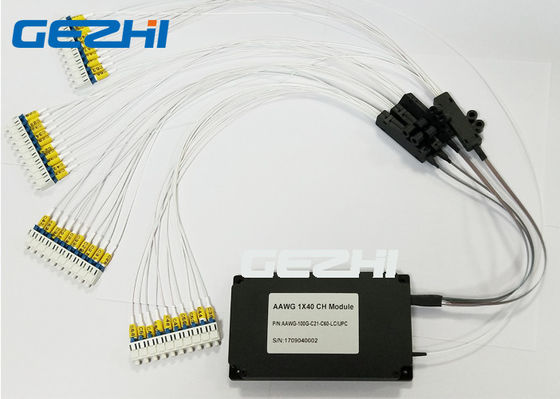

1x40 CH AAWG โมดูล DWDM Mux และ Demux C21 ~ C60 ความยาวคลื่น
โมดูล AAWG 40 ช่องของ Gezhi นำเสนอโซลูชัน WDM แยกสัญญาณต่ำพิเศษ (3.5dB) และการแยกช่องสัญญาณสูงสำหรับศูนย์ข้อมูลและแอปพลิเคชันการเข้าถึงรถไฟใต้ดินระบบ plug-and-play ที่เรียบง่ายนี้รวม 100GHZ Athermal Arrayed Waveguide Grating (AWG) ที่ใช้มัลติเพล็กเซอร์ที่ใช้งานได้และเดอมัลติเพล็กเซอร์ที่กำหนดค่าสำหรับช่อง ITU กริด 21 ถึง 60
คุณสมบัติ
การสูญเสียการแทรกต่ำเป็นพิเศษเพื่อเพิ่มระยะทางและประสิทธิภาพ
High Channel Isolation เพื่อเพิ่มความน่าเชื่อถือ
อัตราข้อมูลและโปรโตคอลทั้งหมดตั้งแต่ T1 ถึง 100Gbps
ไม่มีข้อกำหนดด้านพลังงานไฟฟ้า
GR-1221-COREUNC & Telecordia TR-NWT-000468 ความน่าเชื่อถือ
การประยุกต์ใช้งาน
การประมวลผลสัญญาณแสง
การเลือกเส้นทางความยาวคลื่น
การส่ง WDM
ADM ที่ใช้ WDM
งานรถไฟใต้ดินและรถรางลากยาว
สเปค
| พารามิเตอร์ | ข้อมูลจำเพาะ | หน่วย | คิดเห็น | ||
| นาที | แม็กซ์ | ||||
| ช่องสัญญาณเข้า | 1 | ||||
| ช่องสัญญาณออก | 40 | มี 32, 48 ช่อง | |||
| ระยะห่างช่อง | 100 | GHz | |||
| Passband อ้างอิง | -12.5 | 12.5 | GHz | ||
| ความแม่นยำของความยาวคลื่น | -50 | 50 | น | สัมพันธ์กับ ITU Grid | |
| แบนด์วิดธ์ 1dB |
0.2 (G) 0.4 (F) | นาโนเมตร | G-Gaussion Type ประเภท F-Flat ด้านบน
| ||
| แบนด์วิดธ์ 3dB |
0.4 (G) 0.6 (F) | นาโนเมตร | |||
| IL | 6 | เดซิเบล | เคสที่แย่ที่สุดใน ITU passband | ||
| IL UNI | 1 | เดซิเบล | |||
| ระลอก | 0.7 | เดซิเบล | รูปแบบการสูญเสียใน ITU passband | ||
| PDL | 0.5 | เดซิเบล | แม็กซ์มูลค่าใน ITU passband | ||
| Crosstalk ที่อยู่ติดกัน | 25 | เดซิเบล | เคสที่แย่ที่สุดใน ITU passband | ||
| Crosstalk ที่ไม่ติดกัน | 30 | เดซิเบล | เคสที่แย่ที่สุดใน ITU passband | ||
| Crosstalk รวม | 22 | เดซิเบล | crosstalk สะสมของช่องทางอื่น ๆ ทั้งหมด | ||
| ผลตอบแทนการสูญเสีย | 40 | เดซิเบล | |||
| กำลังแสงต่อเนื่องสูงสุด | 250 | mW | กำลังไฟฟ้าอินพุตสูงสุด | ||
| การกระจายสี (CD) | -20 | +20 | PS / นาโนเมตร | ||
| PMD | 0.5 | PS | |||
ภาพแพคเกจ
|
|
