| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | FSW-1x48-1U |
| MOQ: | 1 ชิ้น |
| ราคา: | US$500-US$680 |
| เงื่อนไขการจ่ายเงิน: | ที/ที, เวสเทิร์นยูเนี่ยน |

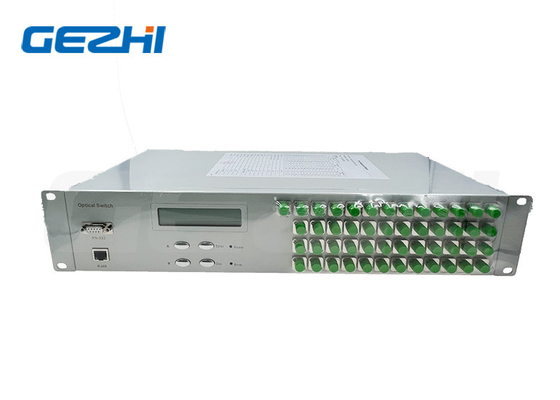

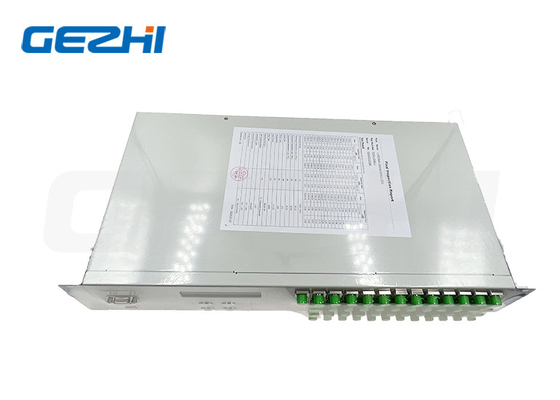

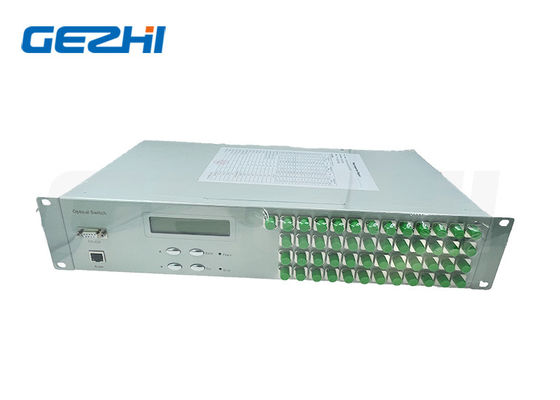

สวิตช์ไฟเบอร์ออปติก FSW 1x48 แบบติดตั้งบนแร็ค 19 นิ้ว 2U 1260~1650nm Single Mode
รายละเอียดสินค้า
สวิตช์ออปติคัลแบบติดตั้งบนแร็ค 1x48 เป็นอุปกรณ์ควบคุมเส้นทางแสงที่มีฟังก์ชันควบคุมและสลับเส้นทางแสง สามารถเลือกสวิตช์เส้นทางแสงที่ใช้งานได้ด้วยตนเองผ่านปุ่ม และยังสามารถควบคุมการสลับเส้นทางแสงหรือสแกนความถี่ของสวิตช์แสงที่ต้องการตรวจสอบผ่านพอร์ต RS232 และพอร์ต Ethernet
GEZHI Photonics สามารถจัดหาสวิตช์ไฟเบอร์ออปติกแบบติดตั้งบนแร็คได้ครบวงจรตั้งแต่ 1x2, 1x4, 1x8, 1x12, 1x16, 1x24, 1x32, 1x48, 1x64, 1x128 ไปจนถึง 1x512
คุณสมบัติ
1.SerialNet, ความน่าเชื่อถือสูง, ความเสถียรสูง
2.แผงแสดงผล LED. การแสดงผลด้วยภาพ, การใช้งานที่สะดวก
3.การควบคุม RS232 และการจัดการระยะไกลผ่าน Ethernet RJ45
4.สามารถตั้งค่าช่องสัญญาณและช่วงเวลาของการสแกนอัตโนมัติได้
5.การส่งสัญญาณแบบโปร่งใส. ความเสถียรและความน่าเชื่อถือสูง
การใช้งาน
1.FITL
2.ระบบบำรุงรักษา
3.การวัดอัตโนมัติ
4.การตรวจสอบสายเคเบิลเครือข่ายออปติคัลระยะไกล
ดัชนีทางเทคนิค
| พารามิเตอร์ | หน่วย | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x48 | 1x128 |
| ช่วงความยาวคลื่น | nm | 1260~1650 หรือปรับแต่งได้ | |||||||
| ความยาวคลื่นทดสอบ | nm | 1310/1550 หรือปรับแต่งได้ | |||||||
| การสูญเสียการแทรก (สูงสุด) | dB | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| การสูญเสียผลตอบแทน | dB | SM ≥ 50 | |||||||
| การครอสทอล์ค | dB | ≤-70 | |||||||
| PDL | dB | ≤0.05 | |||||||
| WDL | dB | ≤0.25 | |||||||
| TDL | dB | ≤0.20 | |||||||
| ความสามารถในการทำซ้ำ | dB | ≤0.02 | |||||||
| เวลาสลับ | ms | ≤10 (ช่องสัญญาณที่อยู่ติดกัน) | |||||||
| กำลังแสง | mW | ≤500 | |||||||
| ประเภทไฟเบอร์ | um | 9/125 | |||||||
| คอนเนคเตอร์ | / | FC, SC, LC, ST, SMA หรือปรับแต่งได้ | |||||||
| พอร์ตมอนิเตอร์ | / | RJ45 & RS232 หรือปรับแต่งได้ | |||||||
| แหล่งจ่ายไฟทำงาน (ประเภทปลั๊ก) | V | AC:220V (50/60Hz) หรือ DC:36V~72V | |||||||
| อุณหภูมิใช้งาน | ℃ | -10~+60 | |||||||
| อุณหภูมิเก็บรักษา | ℃ | -40~+85 | |||||||
| ขนาดติดตั้งบนแร็ค | mm | 1U L483XW230XH44.5 (สูงสุด 16 ช่อง) สามารถปรับแต่งได้ | |||||||
|
2U L483XW230XH89 (สูงสุด 36 ช่อง) สามารถปรับแต่งได้ 2U L483XW350XH89 (สูงสุด 64 ช่อง) สามารถปรับแต่งได้ |
|||||||||
| 3U L483XW350XH133.5 (สูงสุด 128 ช่อง) สามารถปรับแต่งได้ | |||||||||
| 4U L483XW350XH178 (สูงสุด 256 ช่อง) สามารถปรับแต่งได้ | |||||||||
ภาพวาดแผง

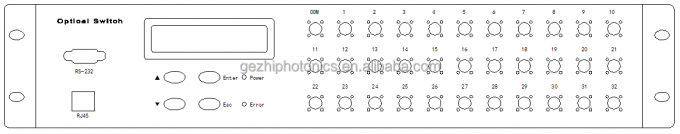

แผงหน้า
สวิตช์ออปติคัล 1xN≤16 แบบติดตั้งบนแร็ค 19”1U
สวิตช์ออปติคัล 1xN≤36 แบบติดตั้งบนแร็ค 19”2U

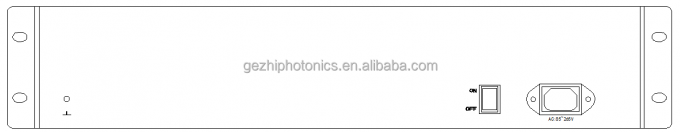

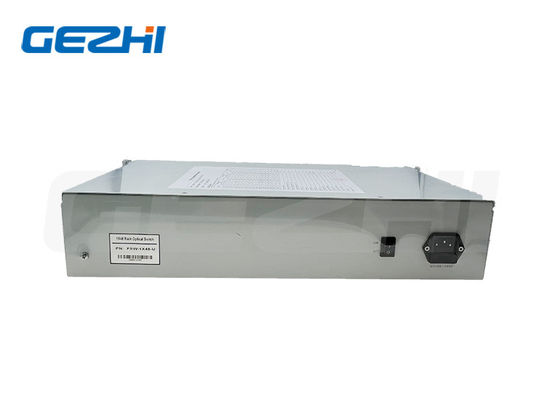

แผงหลัง
ข้อมูลการสั่งซื้อ
OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | โหมด | ความยาวคลื่น | แพ็คเกจ | ประเภทไฟเบอร์ | แหล่งจ่ายไฟ | คอนเนคเตอร์ |
| 1x4 1x8 1x16 1x32 1x64 1x128 S=ระบุ |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=ระบุ |
1U=ติดตั้งบนแร็ค 1U 2U=ติดตั้งบนแร็ค 2U 3U=ติดตั้งบนแร็ค 3U 4U=ติดตั้งบนแร็ค 4U S=ระบุ |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=ระบุ |
AC=Single 85~265V +DC36~75V |
00=ไม่มี FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=ระบุ |
วิดีโอ
|
|
