| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | GZ-28 D1X2-U |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| Payment Terms: | T / T, Wester N Union |
28 * อุปกรณ์สวิทช์ออปติคอลแบบ Dual 1x2 28 pieaces สวิทช์แบบออปโตเชิงกล 2x4
GEZHI ของ GZ-28-D1X2-U ประกอบด้วย 28 pieaces ของ Dual 1x2สวิตช์ออปติคัลเชิงกลชนิดใดสลับเส้นทางแสงแบบซิงโครนัสสวิตช์ออปติคัลเป็นอุปกรณ์ควบคุมเส้นทางแสงที่มีบทบาทในการควบคุมเส้นทางแสงและแปลงเส้นทางแสงควบคุมการสลับของออปติคอล สวิทช์ เส้นทางแสงสามารถเป็น 48 ปุ่มบนแผงควบคุมนอกจากนี้ยังสามารถผ่านโหมดการสื่อสารระยะสั้น RS - 232 พอร์ตอนุกรมหรือการสื่อสารระยะไกล RJ45 Ethernet โดยการส่งคำสั่งควบคุมโปรแกรมควบคุมเส้นทางแสงสวิทช์สถานะอุปกรณ์ของเส้นทางแสงโดยแสงสีเขียวและ แสงสีแดงแสดงเส้นทางแสง
คุณสมบัติ
การสูญเสียการแทรกต่ำสลับอย่างรวดเร็ว
28pcs ปุ่มควบคุมอิสระใช้งานง่าย
สองสีที่ต่างกันของ LED แสดงสถานะเส้นทางแสง
การควบคุม RS232 และการจัดการระยะไกล Ethernet RJ45
การประยุกต์ใช้งาน
การวัดอัตโนมัติ
Optical Network Remote Monitoring
FITL
ระบบตรวจสอบและบำรุงรักษาสายเคเบิล
สเปค
| พารามิเตอร์ | หน่วย | ตัวชี้วัด |
| ประเภทหน่วย | GZ-28 D1X2-U | |
| ช่วงความยาวคลื่น | นาโนเมตร |
850 ± 40 หรือ 1260 ~ 1650nm |
| ทดสอบความยาวคลื่น | นาโนเมตร |
850nm หรือ 1310 / 1550nm |
| การสูญเสียการแทรก | เดซิเบล | Typ≤1.0dB, สูงสุด≤1.5 dB |
| การทำซ้ำ | เดซิเบล | ≤ 0.02 |
| ผลตอบแทนการสูญเสีย | เดซิเบล |
MM≥30SM≥55 |
| crosstalk | เดซิเบล |
MM≥35เอสเอ็ม≥ 70 |
| WDL | เดซิเบล | ≤ 0.25 |
| PDL | เดซิเบล | ≤ 0.05 |
| พลังงานแสง | mW | ≤ 500 |
| เวลาเปลี่ยน | นางสาว | ≤10 ms (ช่องที่อยู่ติดกัน) |
| ประเภทไฟเบอร์ | หนอ | 9/125 |
| เชื่อมต่อ | LC / UPC | |
| ตรวจสอบพอร์ต | RJ45 & RS-232 | |
|
แหล่งจ่ายไฟทำงาน |
V |
AC: 100 ～ 240 (50 / 60Hz) |
| การใช้พลังงาน | W | ＜10 |
| อุณหภูมิในการทำงาน | ℃ | -10 ～ 60 |
| ขนาด | มิลลิเมตร | 270x190x135 |
28 * อุปกรณ์สวิทช์ออปติคอลแบบ Dual 1x2 28 pieaces สวิทช์แบบออปโตเชิงกล 2x4

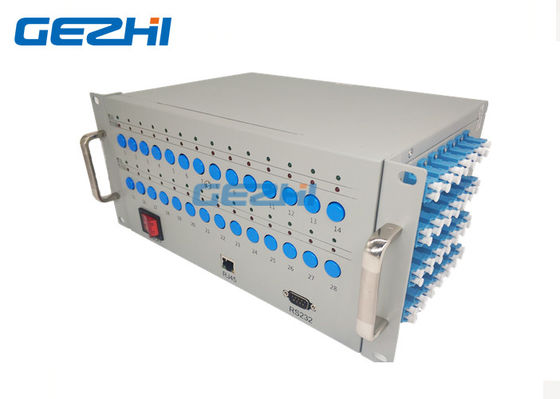

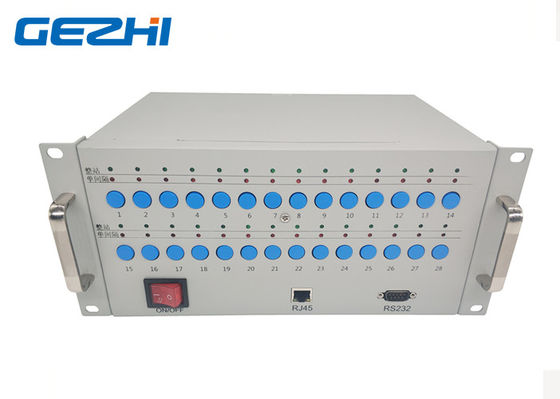

แผงด้านหน้า
◆เปิดปิด: สวิตช์ไฟ AC-220V;
◆RJ45:อินเตอร์เฟซการจัดการเครือข่ายการสื่อสาร;
◆RS-232: Rs- อินเตอร์เฟสแบบอนุกรม, RS232 อินเตอร์เฟสการสื่อสารแบบอนุกรมสำหรับข้อมูลการตรวจสอบอุปกรณ์;
◆ 1 ~ 28 ปุ่ม: การควบคุมปุ่มของ 28pieces D1x2 สลับแสง
◆ LED:สองสีที่ต่างกันของ LED แสดงสถานะเส้นทางแสง

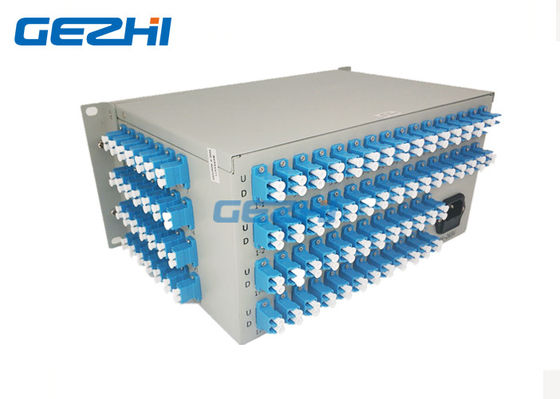

แผงด้านขวา

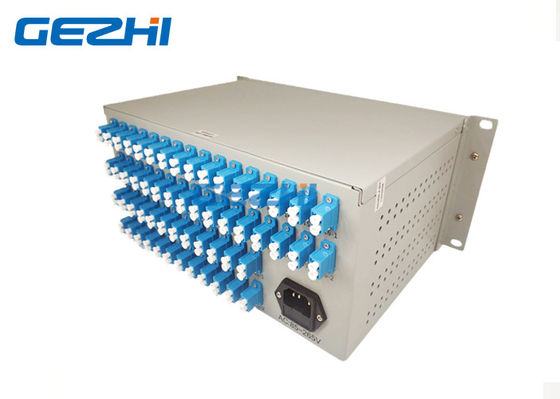

แผงด้านหลัง
◆AC: 85 ~ 265V: อินเตอร์เฟสเพาเวอร์ AC-220V
◆1 ~ 28 คือพอร์ตอินพุต,เอาต์พุต 1-1 ~ 28-1 และ 1-2 ~ 28-2:
เมื่ออุปกรณ์เปิดใช้งานครั้งแรกสถานะของเส้นทางแสงคือ 1 ~ 28 ถึง 1-2 ~ 28-2 ของแถว U, 1 ~ 28 ถึง 1-2 ~ 28-2 ของแถว D จะแสดง LED สีแดง
เมื่อกดปุ่มและแสดงเป็นสีเขียวสถานะเส้นทางแบบออพติคัลคือ 1 ~ 28 ถึง 1-1 ~ 28-1 ของแถว U, 1 ~ 28 ถึง 1-1 ~ 28-1 ของแถว D
วิดีโอ
|
|
