| เครื่องเชื่อม |
ช่องไฟเบอร์ |
|
|

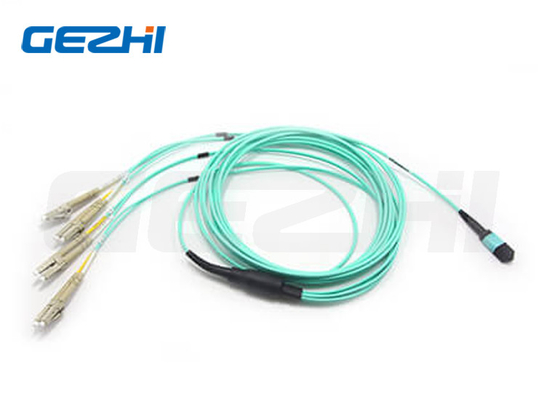

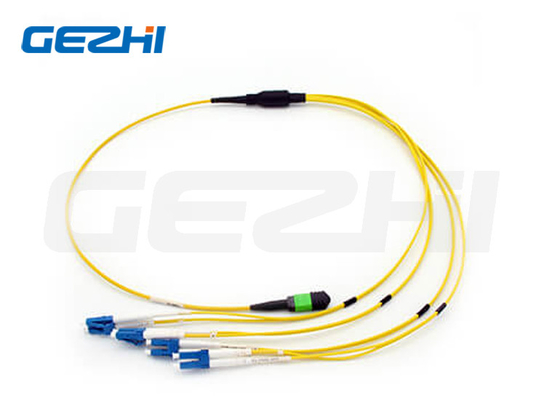

| เครื่องเชื่อม MPO หญิง |
8 สายใย |
| หมายเหตุ: เครื่องเชื่อมสตรีต้องเชื่อมกับชนิดเครื่องเชื่อมสตรี |
| เครื่องเชื่อม |
หลักฐาน |
รายละเอียดที่พัก |
| MPO โหมดเดียว |
IEC 61754-7 |
SM APC: เครื่องเชื่อมสีเขียว + กระเป๋าสตาร์ทสีดํา (Standard Loss MPO)
SM APC: เครื่องเชื่อมสีเหลือง + รองเท้ารองเท้าดํา (MPO ความสูญเสียต่ําสุด)
|
| MPO มัลติโมด |
IEC 61754-7 |
OM1&OM2 PC: เครื่องเชื่อมสีเบจ+บูทสีดํา (Standard Loss MPO)
OM3&OM4 PC: เครื่องเชื่อม Aqua + รองเท้าดํา (MPO เสียต่ําแบบมาตรฐาน&Super)
OM3&OM4 PC: เครื่องเชื่อม Heather Violet+บูทสีดํา (MPO ความสูญเสียมาตรฐาน)
|
· ตอบสนองมาตรฐาน IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) ที่สอดคล้อง
· การเชื่อมต่อไฟฟ้าแบบโครงสร้างตาม TIA-568-C
· สอดคล้องกับช่องไฟเบอร์ 10G
· 40G และ 100G IEEE 8023
เครื่องเชื่อมอื่นๆ ฐานอุตสาหกรรม:
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 และ JIS C5973
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 และ JIS C5973
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 และ JIS C5973
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 และ JIS C5973 เป็นต้น
E2000: IEC61754-15
มีให้บริการ
G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
อัตราการแทรกแซง 3 มิติของ MPO
| ข้อ (IEC-61300-3-30) |
ขั้นต่ํา |
ขนาดสูงสุด |
| แพร่เส้นโค้ง (มม.) |
ROC-X ((ABS) |
2000 |
|
| ROC-Y ((ABS) |
50 มม. |
|
| มุม |
มุม X |
-0.2° |
-0.2° |
| มุม Y |
APC |
7.85° |
8.15° |
| PC |
-0.2° |
-0.2° |
| ความสูงของเส้นใย (nm) |
1000nm |
3500nm |
| แม็กซ์.DH.Fiber ทั้งหมด: |
- 300nm |
300nm |
| DH.Adj: |
- 300nm |
300nm |
| DH.Ave ไฟเบอร์: |
- 300nm |
300nm |
| คอร์ ดิป: |
SM |
ไม่มี |
ไม่มี |
| MM |
- 200nm |
300nm |
อัตราการแทรกแซง 3 มิติ LC End-Face Geometry
| รายการ |
เครื่องเชื่อม |
PC หน้าปลาย |
APC หน้าปลาย |
| แพร่เส้นโค้ง |
SC/FC/ST |
10 ~ 25 มม |
5 ~ 12 มม |
| LC/MU |
7 ~ 25 มม |
5 ~ 15 มม |
| ออฟเซตสูงสุด |
≤ 50 μm |
| ความสูงของเส้นใยกลม |
+/- 100 nm |
| ออฟเฟตมุม |
------ |
8° ± 0.5° |
LC คุณภาพหน้าปลาย (SM)
| โซน |
ระยะ (μm) |
รอยขีด |
ความผิดพลาด |
หลักฐาน |
| A: หลัก |
0 ถึง 25 |
ไม่มี |
ไม่มี |
IEC 61300-3-35:2015 |
| B: ผ้าปู |
25 ถึง 115 |
ไม่มี |
ไม่มี |
| C: ผสม |
115 ถึง 135 |
ไม่มี |
ไม่มี |
| D: ติดต่อ |
135 ถึง 250 |
ไม่มี |
ไม่มี |
| E: ส่วนที่เหลือของเฟอร์รูล |
ไม่มี |
ไม่มี |
LC คุณภาพหน้าปลาย (MM)
| โซน |
ระยะ (μm) |
รอยขีด |
ความผิดพลาด |
หลักฐาน |
| A: หลัก |
0 ถึง 65 |
ไม่มี |
ไม่มี |
IEC 61300-3-35:2015 |
| B: ผ้าปู |
65 ถึง 115 |
ไม่มี |
ไม่มี |
| C: ผสม |
115 ถึง 135 |
ไม่มี |
ไม่มี |
| D: ติดต่อ |
135 ถึง 250 |
ไม่มี |
ไม่มี |
| E: ส่วนที่เหลือของเฟอร์รูล |
ไม่มี |
ไม่มี
|
