| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | 24F MPO (หญิง) - MPO (หญิง) |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| Payment Terms: | T/T, Western Union |

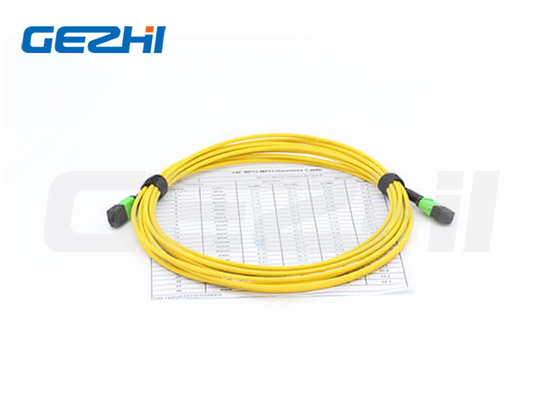

12F MPO ((หญิง) - MPO ((หญิง) 3.0mm LSZH ไฟเบอร์พัทช์เคเบิล / กระเป๋าเคเบิล
คําอธิบายสินค้า
สาย MPO Single Mode Elite Trunk Cable ใช้ความเร็ว 1310/1550nm ใช้ในการเชื่อมต่อเครื่องรับไฟเบอร์ออปติก คาเซ็ต MPO และแผ่นปรับไฟเบอร์ เป็นต้นให้ความยืดหยุ่นในการเชื่อมต่อและอํานวยความสะดวกในการย้าย, เพิ่มและการเปลี่ยนแปลงสําหรับความต้องการศูนย์ข้อมูลในอนาคต
การใช้งาน
1เครือข่ายเข้าระบบทางออนไลน์
2สถาปัตยกรรมความหนาแน่นสูง
3.เครือข่ายสื่อสารข้อมูล
4ช่องไฟเบอร์สําหรับเครือข่ายพื้นที่เก็บ
ลักษณะ
1.MT พื้นฐาน Multi-Fiber Connector, 4,8หน่วยปลายสายไฟเบอร์ 12 และ 24 และชุด
2.ออกแบบสําหรับการใช้งาน SM และ MM ที่ขาดทุนน้อยและขาดทุนมาตรฐาน
3สายเคเบิลกลมที่แข็งแรง, สายเคเบิลโอวาลและสายเทปเปลือย
4กล่องที่มีรหัสสีที่สามารถจําแนกประเภทเส้นใย, ประเภทพลาชและ/หรือเกรดเครื่องเชื่อม
5.การสูญเสียการใส่ที่ต่ํา, การสูญเสียการคืนที่สูง
6การแก้ไขทางเศรษฐกิจสําหรับการตัดเส้นใย
7.ดีในการซ้ําและการแลกเปลี่ยน
รายละเอียด
| อุปกรณ์พิเศษ | โหมดเดียว (APC 8 องศาเลือง) | Multimode (PC Flat Polish) |
|
การสูญเสียการใส่ (MPO) (IEC 61300-3-34) |
การสูญเสียแบบมาตรฐาน: ≤0.75dB ((สูงสุด), ≤0.35dB ((ทั่วไป) ความสูญเสียต่ํามาก: ≤0.35dB ((สูงสุด), ≤0.20dB ((ทั่วไป) |
การสูญเสียแบบมาตรฐาน: ≤0.6dB ((max) ≤0.35 ((typical) ความสูญเสียต่ํามาก: ≤0.35dB ((สูงสุด) ≤0.20dB ((ทั่วไป) |
| ผลกําไรเสีย ((MPO) | ≥60dB ((การเคลือบ 8 องศา) | ≥ 25dB |
| ความทนทาน | <0.3dBการเปลี่ยนแปลงแบบปกติ 200 การจับคู่ | |
| การเปลี่ยนกัน | ≤0.2dB | |
| ความแข็งแรงในการดึง | > 70N | |
| อุณหภูมิการทํางาน | -40 ถึง + 85 °C | |
ผลิตภัณฑ์ MPO รายละเอียดและมาตรฐาน
| เครื่องเชื่อม | หลักฐาน | รายละเอียดที่พัก |
| MPO โหมดเดียว | IEC 61754-7 |
SM APC: เครื่องเชื่อมสีเขียว + กระเป๋าสตาร์ทสีดํา (Standard Loss MPO) SM APC: เครื่องเชื่อมสีเหลือง + รองเท้ารองเท้าดํา (MPO ความสูญเสียต่ําสุด) |
| MPO มัลติโมด | IEC 61754-7 |
OM1&OM2 PC: เครื่องเชื่อมสีเบจ+บูทสีดํา (Standard Loss MPO) OM3&OM4 PC: เครื่องเชื่อม Aqua + รองเท้าดํา (MPO เสียต่ําแบบมาตรฐาน&Super) OM3&OM4 PC: เครื่องเชื่อม Heather Violet+บูทสีดํา (MPO ความสูญเสียมาตรฐาน) |
· ตอบสนองมาตรฐาน IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) ที่สอดคล้อง
· การเชื่อมต่อไฟฟ้าแบบโครงสร้างตาม TIA-568-C
· สอดคล้องกับช่องไฟเบอร์ 10G
· 40G และ 100G IEEE 8023
| จํานวนเส้นใย | OD ((mm) |
ขั้นต่ําที่อนุญาต ความแข็งแรงในการดึง (N) |
ขั้นต่ําที่อนุญาต หน่วยความจาง (N/100mm) |
การบิดขั้นต่ํา วงศ์รัศมี ((MM) |
| 24 | 3.0±015 |
ระยะสั้น: 180 ระยะยาว: 90 |
ระยะสั้น: 500 ระยะยาว: 150 |
สติก:10D ไดนามิก:20D |
อัตราการแทรกแซง 3 มิติของ MPO
| ข้อ (IEC-61300-3-30) | ขั้นต่ํา | ขนาดสูงสุด | ||
| แพร่เส้นโค้ง (มม.) | ROC-X ((ABS) | 2000 | ||
| ROC-Y ((ABS) | 50 มม. | |||
| มุม | มุม X | -0.2° | -0.2° | |
| มุม Y | APC | 7.85° | 8.15° | |
| PC | -0.2° | -0.2° | ||
| ความสูงของเส้นใย (nm) | 1000nm | 3500nm | ||
| แม็กซ์.DH.Fiber ทั้งหมด: | - 300nm | 300nm | ||
| DH.Adj: | - 300nm | 300nm | ||
| DH.Ave ไฟเบอร์: | - 300nm | 300nm | ||
| คอร์ ดิป: | SM | ไม่มี | ไม่มี | |
| MM | - 200nm | 300nm | ||
ความอดทนต่อความยาว
| ความยาวรวม ((L) ((m) | ความยาวของความอดทน ((cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 |
| 40 |
+0.5% x L/-0 |
การให้บริการ
1.Ribbon และสายพาน bundle มีให้เลือก
2- คอร์ดพริช, คอร์ดพริชเทลพร้อม
3.MT-MT ริบอน แพทช์ คอร์ดมี
4.MPO Loopback สามารถใช้ได้
5.HD การเชื่อมต่อเคเบิลศูนย์ข้อมูล
|
|
