| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | โมดูล AAWG 40 ช่อง |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T / T, เวสเทิร์นยูเนี่ยน |

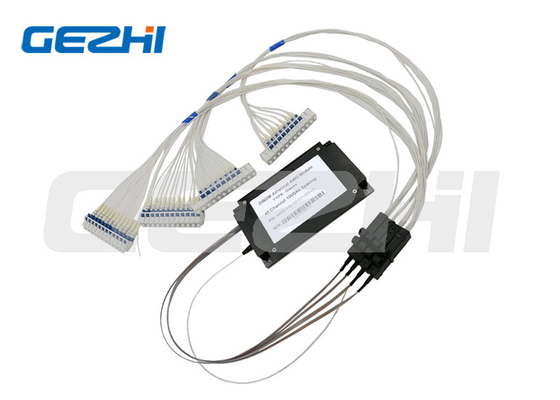

Flat top/Gaussian Filter 40 Channel AAWG Module 40 CH 100GHz Athermal AWG Module
รายละเอียดสินค้า
Gezhi Photonics มัลติเพล็กเซอร์ DWDM (Mux) และ Demultiplexer (DeMux) 40 ช่องแบบติดตั้งบนแร็ค มอบโซลูชันที่ยอดเยี่ยมสำหรับการประหยัดโครงสร้างพื้นฐานโดยการรวมความยาวคลื่นที่แตกต่างกัน 40 รายการไว้บนไฟเบอร์เส้นเดียวผลิตภัณฑ์ 1U เหล่านี้เป็นโปรโตคอลที่โปร่งใสช่องสัญญาณทั้ง 40 ช่องอยู่ในย่านความถี่ C โดยมีระยะห่างระหว่างช่องสัญญาณ 100 GHz โดยใช้เทคโนโลยี AWG Gaussian คุณภาพสูง
แอพพลิเคชั่น
เครือข่ายเมโทร
ศูนย์ข้อมูล
เข้าถึงเครือข่าย
แอปพลิเคชั่น CATV
เครือข่าย WDM
โทรคมนาคม
คุณสมบัติ
การแยกสูง การสูญเสียการแทรกต่ำ แหล่งจ่ายไฟแบบคู่ สามารถจัดการโดยคอนโซลและ NMS เส้นทางออปติคัลที่ปราศจาก Expoxy ครอสทอล์คในตัวรวมต่ำ ความเสถียรและความน่าเชื่อถือที่ยอดเยี่ยม ความแม่นยำและเสถียรภาพของความยาวคลื่นที่ยอดเยี่ยม การออกแบบ Athermal
ข้อมูลจำเพาะ
|
พารามิเตอร์
|
ค่า
|
|
จำนวนช่อง
|
40
|
|
ระยะห่างช่อง
|
100Ghz
|
|
ความยาวคลื่นปฏิบัติการ
|
ซีแบนด์
|
|
ความถี่พาสแบนด์
|
±0.1นาโนเมตร
|
|
ความแม่นยำของความยาวคลื่น
|
±50น
|
|
การสูญเสียการแทรก
|
<6.0dB
|
|
ความสม่ำเสมอของการสูญเสียการแทรก
|
<1.2dB
|
|
ความเรียบของการสูญเสียการแทรก
|
<0.5dB
|
|
พาสแบนด์ 0.5dB
|
>0.2นาโนเมตร
|
|
พาสแบนด์ 1dB
|
>0.4นาโนเมตร
|
|
3dB พาสแบนด์
|
>0.6นาโนเมตร
|
|
พาสแบนด์ 20dB
|
<1.2 นาโนเมตร
|
|
การแยกช่องทางที่อยู่ติดกัน
|
≥25dB
|
|
การแยกช่องสัญญาณที่ไม่ติดกัน
|
≥30dB
|
|
ครอสทอล์คทั้งหมด
|
22 เดซิเบล
|
|
ส่งคืนการสูญเสีย
|
≥40dB
|
|
การสูญเสียขึ้นอยู่กับโพลาไรเซชัน
|
<0.5 วินาที
|
|
การกระจายโหมดโพลาไรซ์
|
<0.5 วินาที
|
|
โหลดพลังงานแสงสูงสุด
|
24dBm
|
|
ช่วงการตรวจสอบพลังงานแสง
|
-35dBm ~ +23dBm
|
|
แบบฟอร์มเชื่อมต่อ
|
LC/UPC
|
|
อุณหภูมิในการทำงาน
|
-10~+65℃
|
|
ความชื้นสัมพัทธ์
|
95%
|
|
ขนาด
|
ชั้นวาง 1U ขนาด 19 นิ้ว (440 x 220 x 44 มม.)
|
|
|
