| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | 96 Channel AWG DWDM mux โมดูล Demux |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T / T, เวสเทิร์นยูเนี่ยน |

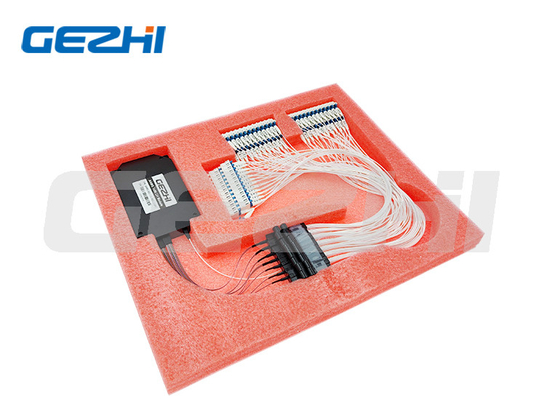

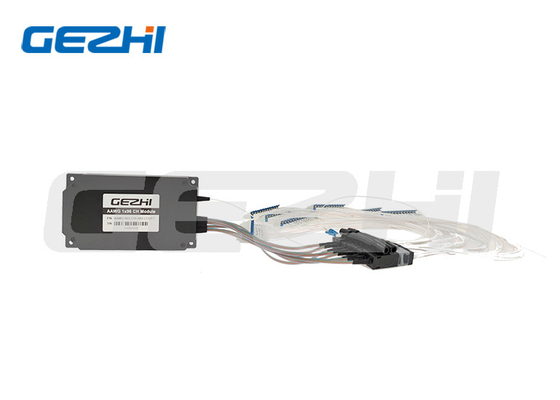

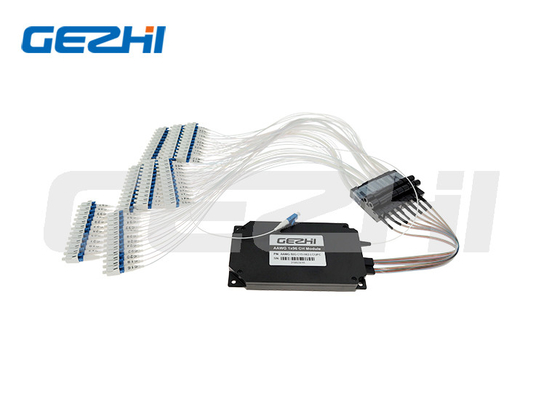

โมดูล AAWG 96 ช่อง, ท่อนำคลื่น Athermal Arrayed Grating สำหรับเครือข่าย DWDM
ภาพรวมผลิตภัณฑ์
Athermal AWG (AAWG) มีประสิทธิภาพเทียบเท่ากับ Thermal AWG (TAWG) มาตรฐาน แต่ไม่ต้องการพลังงานไฟฟ้าสำหรับการทำให้เสถียรสามารถใช้แทนตัวกรองฟิล์มบางได้โดยตรง (โมดูลตัวกรองชนิด DWDM) สำหรับกรณีที่ไม่มีกำลังไฟ นอกจากนี้ยังเหมาะสำหรับการใช้งานกลางแจ้งที่มีอุณหภูมิเกิน -30 ถึง +70 องศาในการเข้าถึงเครือข่าย Athermal AWG (AAWG) ของ Gezhi Photonics ให้คุณภาพที่ดีเยี่ยม ประสิทธิภาพด้านออปติก ความน่าเชื่อถือสูง การจัดการไฟเบอร์ที่ง่ายดาย และโซลูชันการประหยัดพลังงานในแพ็คเกจขนาดกะทัดรัด
คุณสมบัติ
PDL ต่ำ
การกระจายตัวของสีต่ำ
การสูญเสียการแทรกต่ำ
Telcordia GR-1221-Core ผ่านการรับรอง
ฟังก์ชัน MUX/DEMUX
การออกแบบ Athermal ไม่จำเป็นต้องใช้พลังงานไฟฟ้า
แพ็คเกจกะทัดรัด
หมายเลขหลายช่อง
แอพพลิเคชั่น
ออปติคอลเพิ่ม / ลดมัลติเพล็กซ์
การกำหนดเส้นทางความยาวคลื่น
การส่งสัญญาณ DWDM
พารามิเตอร์ทางเทคนิค
| พารามิเตอร์ | หน่วย | ด้านบนแบน | เสียน | ด้านบนแบน | เสียน |
| จำนวนช่อง | 16/32/40/48 | 80/88/96 | |||
| ระยะห่างช่อง | กิกะเฮิรตซ์ | 50 | 50 | ||
| ความถี่ช่อง | ทซ | วงสีน้ำเงิน=1528.773~1547.316 | วง C=1526.827~1564.679 | ||
| แถบสีแดง=1545.720~1564.679 | |||||
| ความแม่นยำของความยาวคลื่น | นาโนเมตร | ±0.05 | ±0.05 | ±0.05 | ±0.05 |
| แบนด์วิธ 1db | นาโนเมตร | >0.18 | >0.12 | >0.18 | >0.12 |
| แบนด์วิธ 3db | นาโนเมตร | >0.28 | >0.20 | >0.28 | >0.20 |
| การสูญเสียการแทรก (passband) | เดซิเบล | <4.5 | <3.7 | <5.5 | <4.5 |
| crosstalk ช่องที่อยู่ติดกัน | เดซิเบล | >27 | >27 | ||
| crosstalk ช่องที่ไม่ติดกัน | เดซิเบล | >30 | >30 | ||
| ครอสทอล์คทั้งหมด | เดซิเบล | >24 | >24 | ||
| ความสม่ำเสมอของการสูญเสียการแทรก | เดซิเบล | <1.2 | <1.5 | ||
| การสูญเสียโพลาไรซ์ | เดซิเบล | <0.5 | <0.5 | <0.5 | <0.5 |
| กลับขาดทุน | เดซิเบล | >40 | |||
| การกระจายตัว | ps/นาโนเมตร | ±10 | |||
| อุณหภูมิในการทำงาน | องศาเซลเซียส | -20~70 | |||
| ขนาด (ยาว * กว้าง * สูง) | มม | 120*70*12.3 | 130*90*11.3 | ||
|
|
