| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | สายแพทช์ MPO OM4 |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| Payment Terms: | T / T, เวสเทิร์นยูเนี่ยน |

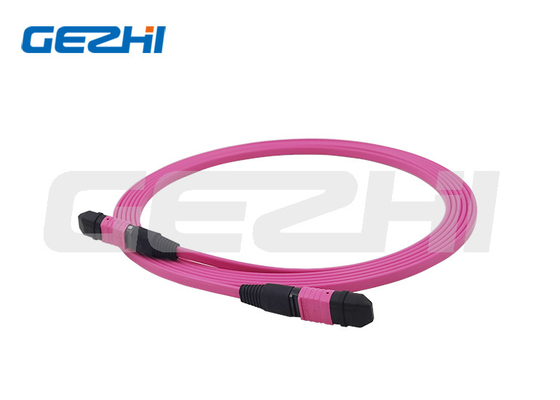

FTTH Product Multi Mode MPO OM4 ความยาวสายแพตช์สามารถปรับแต่งได้ การสูญเสียการแทรก
ภาพรวมผลิตภัณฑ์
|
Patch Cords ใช้เพื่อเชื่อมต่อออปติกสำหรับอุปกรณ์อิเล็กทรอนิกส์ไฟเบอร์ออปติกการใช้สายแพตช์เป็นวิธีที่ง่ายและรวดเร็วในการหาเส้นทางไฟเบอร์แพตช์ในศูนย์ข้อมูล เฮดเอนด์ ฮับเซลลูลาร์ และสำนักงานกลางสามารถใช้สายแพตช์ในเส้นทางเชื่อมต่อระหว่างกันหรือเส้นทางเชื่อมต่อระหว่างไฟเบอร์ที่เข้ามากับอุปกรณ์อิเล็กทรอนิกส์และจัดให้มีแพตช์ภายในเส้นทางไฟเบอร์สายแพทช์ประกอบด้วยชุดประกอบแบบ simplex, duplex และ Multi-fibers
สายเคเบิล Gezhi Patch ผลิตและทดสอบตามมาตรฐานอุตสาหกรรม TIA 604 (FOCIS), IEC 61754 และ YD/Tประเภทไฟเบอร์ OM1, OM2, OM3, OM4, OM5 หรือ OS2 เพื่อตอบสนองความต้องการของ Gigabit Ethernet, 10 Gigabit Ethernet และ Fibre Channel ความเร็วสูงการยกเลิกทุกครั้งผ่านการทดสอบพารามิเตอร์อย่างเข้มงวดเพื่อให้มั่นใจถึงประสิทธิภาพของเครือข่ายสูงสุด |
มาตรฐานตัวเชื่อมต่อ
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 และ JIS C5973
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 และ JIS C5973
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326IEC61754-13 และ JIS C5973
ST: TIA/EIA, FOCIS2, GR-326.IEC61754-2 และ JIS C5973 เป็นต้น
MU: TIA/EIA-604-3A, GR-326.NTT-MU, JIS และ IEC
MTRJ: TIA/EIA, FOCIS12, GR-326IEC และ JIS C5973
ข้อมูลจำเพาะของออปติคัล
| ตัวเชื่อมต่อ |
เซาท์แคโรไลนา,แอลซี,เอฟซี,ST,E2000,MU, MTRJ,LX.5,DIN,D4 |
แจ็คเก็ต OD(มิลลิเมตร) |
1.2x2.5,1.6x3.3,1.73.5,1.8x3.7 2.0x4.1,2.44.9,2.6x5.3,2.8x5.7 |
| โหมดไฟเบอร์ | 9/125μm, 50/125μm, 62.5/125μm, | สีเสื้อ |
SM:เหลือง/น้ำเงิน/ขาว; OM1&OM2: ส้ม;OM3:อควา; OM4:อควา/ม่วง/ม่วงแดง |
| ขัด | พีซี, UPC, APC | ความยาวคลื่น |
SM:1310/1550นาโนเมตร มม.:850nm |
| ประเภทสายเคเบิล | Duplex แบบรูดซิป (รูปที่ 8 Duplex) | วัสดุแจ็คเก็ต | LSZH/พีวีซี/OFNR/OFNP |
| การสูญเสียการแทรก | ≤0.3dB (IEC เกรด C) | การสูญเสียการแทรก | ≤0.12dB (IEC เกรด B) |
| กลับขาดทุน |
SM UPC ≥ 50dB(นาที) SM APC ≥ 60dB (นาที) MM P ≥ 35dB(นาที) |
การแลกเปลี่ยนและการสั่นสะเทือน | ≤0.2dB |
| อุณหภูมิในการทำงาน | -40~75°ซ | อุณหภูมิในการจัดเก็บ | -45~85°ซ |
ข้อกำหนดทางเรขาคณิต (สำหรับคำขอพิเศษ)
| รายการ | ตัวเชื่อมต่อ | PC End-face | APC End-face |
| รัศมีความโค้ง | เอสซี/เอฟซี/ST | 10~25 มม | 5~12 มม |
| วท./มท | 7~25 มม | 5~15 มม | |
| เอเพ็กซ์ออฟเซ็ต | ≤50หนอ | ||
| ความสูงทรงกลมของไฟเบอร์ | +/- 100 นาโนเมตร | ||
| การชดเชยเชิงมุม | ------ | 8°± 0.5° | |
|
|
