| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | FSW-1x16R |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |

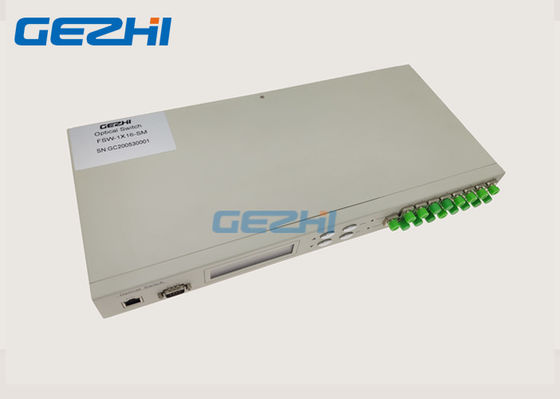

Benchtop / Rack Mount อุปกรณ์ที่ตั้งโปรแกรมได้ 1x16 Optical Switch Equipment
GEZHI Benchtop / Rack Mount อุปกรณ์ที่ตั้งโปรแกรมได้ 1x16 Optical Switch Equipmentมากถึง 16 พอร์ตพร้อมเวลาการสลับที่รวดเร็วคุณภาพสูงและการสูญเสียการแทรกต่ำนี้Benchtop / Rack Mount อุปกรณ์ที่ตั้งโปรแกรมได้ 1x16 Optical Switch Equipmentเป็นอุปกรณ์ที่ใช้งานได้ซึ่งควบคุมและสลับเส้นทางแสงสามารถควบคุมผ่านพอร์ต RS232, พอร์ต Ethernet และสแกนอัตโนมัติตามความถี่ที่กำหนดหรือเลือกด้วยตนเองจากแผงด้านหน้าในระบบส่งผ่านใยแก้วนำแสงมันใช้สำหรับการควบคุมเส้นทางแสง, LAN, การเปลี่ยนแหล่งกำเนิดแสง / เครื่องตรวจจับและปกป้องการเปลี่ยนแปลงของอีเธอร์เน็ต ฯลฯ ในระบบทดสอบใยแก้วนำแสงใช้สำหรับการทดสอบอุปกรณ์ใยแก้วนำแสงและใยแก้วนำแสง การทดสอบสายเคเบิลออพติคอลกลางแจ้งและการตรวจวัดไฟเบอร์
คุณสมบัติ
จอแสดงผล LEDการแสดงผลใช้งานสะดวก
สามารถตั้งค่าช่วงเวลาและช่วงเวลาของการสแกนอัตโนมัติได้
การควบคุม RS232 และการจัดการระยะไกลอีเธอร์เน็ต
การสูญเสียการแทรกต่ำสลับอย่างรวดเร็ว
การประยุกต์ใช้งาน
ทดสอบระบบ
สเปค
| แบบ | FSW-1xN (N <16) |
| ความยาวคลื่นทำงาน | 1260 ～ 1650nm |
| ทดสอบความยาวคลื่น | 1310nm, 1550 nm |
| การสูญเสียการแทรก | ≤1.2dB |
| ซ้ำ | ≤± 0.02 dB |
| ผลตอบแทนการสูญเสีย | ≥50dB |
| crosstalk | ≥55dB |
| WDL | ≤0.25 |
| PDL | ≤0.05 |
| สลับเวลา | ms 10ms (ช่องที่อยู่ติดกัน) |
| ประเภทใยแก้วนำแสง | เอสเอ็ม (9 / 125um) |
| ประเภทตัวเชื่อมต่อ | เอฟซี / APC |
| ตรวจสอบพอร์ต | RJ45, RS-232 |
| แหล่งจ่ายไฟ | AC: 85 ～ 264 V (50 / 60Hz) |
| อุณหภูมิการทำงาน | -20 ～ + 70 ℃ |
| อุณหภูมิการเก็บรักษา | -40 ～ + 85 ° c |
| ประเภทเคส | 19 '1U (483 × 200 × 44 มม.) |

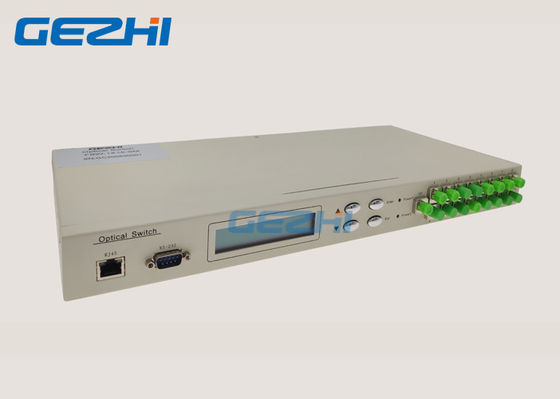

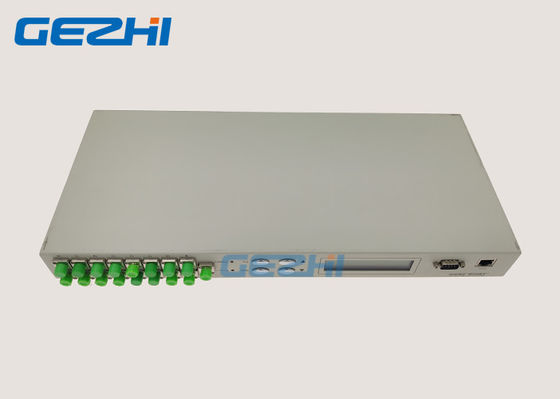

แผงการอธิบาย:
(1)พอร์ต RJ45 สำหรับ Ethernet, พอร์ตอนุกรม RS-232: พอร์ตสำหรับการตรวจสอบ
(2), พอร์ตออปติคัล: พอร์ตอินพุต COM, 1, 2, 3,4 หมายถึงส่วนบุคคล
(3) หน้าจอแสดงผล LCD: แสดงที่อยู่ของอุปกรณ์ช่องทางปัจจุบันและข้อมูลที่เกี่ยวข้อง
(4), ▲ —— ขึ้น； ▼ —— ลง； Enter —— ยืนยัน； Esc —— ยกเลิก

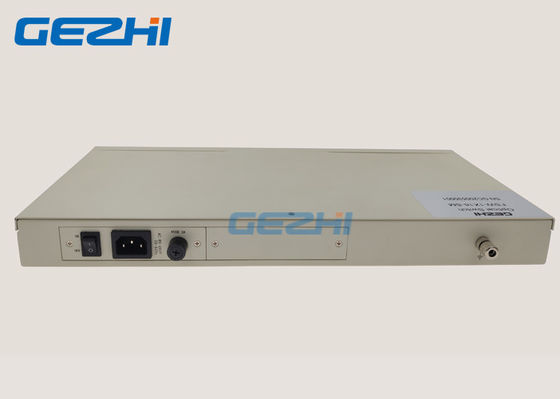

แผงด้านหลัง
(1) พลังงาน: บ่งชี้สำหรับแหล่งจ่ายไฟทำงาน(ใช้พลังงานเดี่ยวหรือไฟฟ้าคู่)
แผนภาพเส้นทางของแสงภายใน
แผนผังของเส้นทางลำแสงด้านในสำหรับสวิตช์ใยแก้วนำแสง 1xN
ส่วนต่อประสานการสื่อสาร
(1), RS-232
เมื่อเชื่อมต่อกับคอมพิวเตอร์ควรใช้พอร์ตอนุกรมไขว้ของทั้งสองปลายไขว้หมายความว่าควรเชื่อมต่อสายเคเบิล # 2, # 3 ของทั้งสองปลายไว้และควรเชื่อมต่อสายเคเบิล # 5 เข้าด้วยกันและที่เหลืออาจถูกตัดออก
(2), RJ45
เมื่อเชื่อมต่อกับคอมพิวเตอร์ผ่านสวิตช์ควรใช้สายผ่าน(คำสั่งที่ถูกต้องคือ 1 สีส้มขาว, 2 ส้ม, 3 เขียว, 4 น้ำเงิน, 5 น้ำเงินขาว, 6 เขียว, ขาว 7 น้ำตาล, 8 น้ำตาล)
เมื่อเชื่อมต่อกับคอมพิวเตอร์โดยตรงควรใช้ crosswire(ปลายด้านหนึ่งเป็นสีขาวส้ม 1, 2 ส้ม, 3 เขียว, 4 น้ำเงิน, ขาว 5 น้ำเงิน, 6 เขียว, ขาว 7 น้ำตาล, 8 น้ำตาล, อีกปลายคือขาวเขียว 1, 2- สีเขียว, สีขาว 3 ส้ม, 4 สีน้ำเงิน, ขาว 5 น้ำเงิน, 6- ส้ม, 7- น้ำตาลขาว, 8 น้ำตาล)
