| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | 48CH AAWG |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 5-8 วันทำงาน |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |

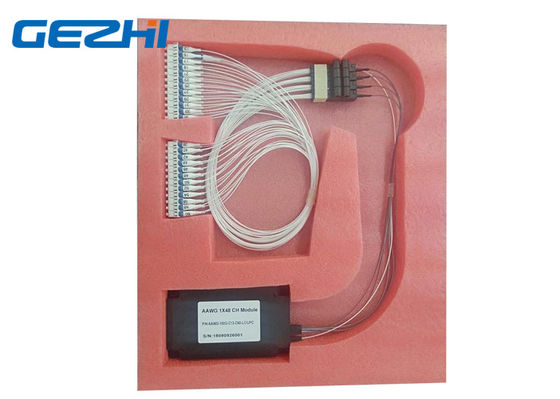

100Ghz 1x48 Athermal Arrayed-waveguide grating โมดูล DWDM C13 ถึง C60 ความยาวคลื่น
GEZHI 1x48 Athermal Arrayed-waveguide grating DWDM นั้นใช้เทคโนโลยีซิลิกาบนซิลิกอนชิป AWG ที่ GEZHI ใช้สำหรับ DWDM Mux / Demux เหมาะสำหรับการใช้งานแบบ Long-Haul / Metro และแอพพลิเคชั่นการเข้าถึงซึ่งประสิทธิภาพออพติคอลที่ยอดเยี่ยมและต้นทุนต่ำเป็นสิ่งสำคัญยิ่ง
อาเรย์ - waveguide grating (AWG) ความยาวคลื่นแบ่งมัลติเพล็กเซอร์และ demultiplexers ด้วยระยะห่างช่อง 100 GHzความยาวคลื่นจาก C13 ถึง C60 ความยาวคลื่นพร้อมขั้วต่อ LC / UPC
ชิปวงจร AAWG ซึ่งเป็นวงจรระนาบแสง (PLC) ถูกสร้างขึ้นท่อนำคลื่นซิลิก้าบนซิลิคอนเหล่านี้มีความสม่ำเสมอของวัสดุที่เป็นเอกสิทธิ์การพึ่งพาโพลาไรซ์ต่ำและการสูญเสียการแพร่กระจายต่ำ
คุณสมบัติ
ระยะห่างช่อง 100-GHz
สามารถใช้เป็น Mux หรือ Demux
การออกแบบ Athermal สำหรับโหนดการกระจายที่ไม่มีการขับเคลื่อน
การออกแบบ Wide-Band - เพิ่มความสม่ำเสมอใน passband
ช่องเสียบไฟเบอร์มาตรฐาน: SC, ST, FC, LC หรือที่กำหนดเอง
ตัวเชื่อมต่อโปแลนด์: UPC หรือ APC (ตามความเหมาะสม)
การประยุกต์ใช้งาน
การส่ง WDM
ADM ที่ใช้ WDM
การประมวลผลสัญญาณแสง
งานรถไฟใต้ดินและรถรางลากยาว
การเลือกเส้นทางความยาวคลื่น
สเปค
| พารามิเตอร์ | ข้อมูลจำเพาะ | หน่วย | คิดเห็น | ||
| นาที | แม็กซ์ | ||||
| ช่องสัญญาณเข้า | 1 | ||||
| ช่องสัญญาณออก | 48 | มี 32, 40 ช่อง | |||
| ระยะห่างช่อง | 100 | GHz | |||
| Passband อ้างอิง | -12.5 | 12.5 | GHz | ||
| ความแม่นยำของความยาวคลื่น | -50 | 50 | น | สัมพันธ์กับ ITU Grid | |
| แบนด์วิดธ์ 1dB |
0.4 |
นาโนเมตร |
ประเภท F-Flat ด้านบน |
||
| แบนด์วิดธ์ 3dB |
0.6 |
นาโนเมตร | |||
| IL | 6 | เดซิเบล | เคสที่แย่ที่สุดใน ITU passband | ||
| IL UNI | 1 | เดซิเบล | |||
| ระลอก | 0.7 | เดซิเบล | รูปแบบการสูญเสียใน ITU passband | ||
| PDL | 0.5 | เดซิเบล | แม็กซ์มูลค่าใน ITU passband | ||
| Crosstalk ที่อยู่ติดกัน | 25 | เดซิเบล | เคสที่แย่ที่สุดใน ITU passband | ||
| Crosstalk ที่ไม่ติดกัน | 30 | เดซิเบล | เคสที่แย่ที่สุดใน ITU passband | ||
| Crosstalk รวม | 22 | เดซิเบล | crosstalk สะสมของช่องทางอื่น ๆ ทั้งหมด | ||
| ผลตอบแทนการสูญเสีย | 40 | เดซิเบล | |||
| กำลังแสงต่อเนื่องสูงสุด | 250 | mW | กำลังไฟฟ้าอินพุตสูงสุด | ||
| การกระจายสี (CD) | -20 | +20 | PS / นาโนเมตร | ||
| PMD | 0.5 | PS | |||
|
|
