| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | CWDM OADM |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 5-8 วันทำงาน |
| Payment Terms: | T / T, Wester N Union |

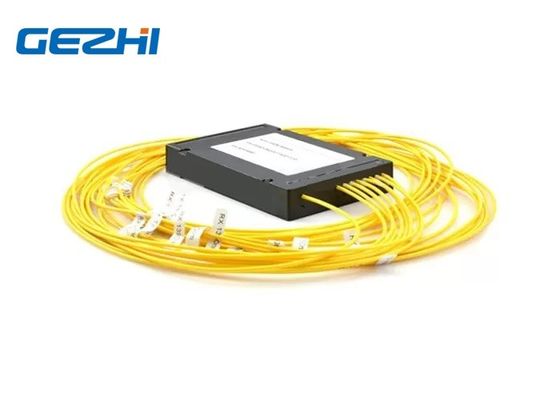

1 Channel Dual Fiber CWDM OADM ออปติคัลเพิ่มตะวันออกและตะวันตก Optical และ Drop Multiplexers
GEZHI นำเสนอทุกสิ่งเพื่อช่วยให้คุณใช้ประโยชน์จากเครือข่ายไฟเบอร์ของคุณได้มากขึ้นรวมถึงออปติคัลเพิ่ม / ลดออปติคัล CWDM (OADMs)ออปติคัลเพิ่มและวางมัลติเพล็กเซอร์รวมช่องทางความยาวคลื่นเข้ากับเส้นใยส่งแสงCWDM OADMs ของเราใช้ในระบบ WDM สำหรับการทำมัลติเพล็กซ์และการกำหนดเส้นทางสัญญาณใยแก้วนำแสงโดยเลือกเพิ่มและวางแต่ละช่องสัญญาณหรือชุดของความยาวคลื่นจากกระแส CWDMทั้งสองอย่างให้ความยืดหยุ่นในเรื่องปริมาณการรับส่งข้อมูลและประเภทของข้อมูลที่คุณต้องการส่ง

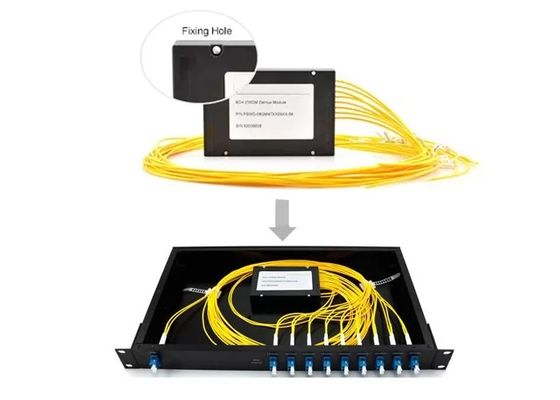

CWDM OADM Multiplexer Modules เพื่อเพิ่มและปล่อยช่อง CWDM ไปยังเครือข่ายใหม่ด้วยอินเตอร์เฟสแบบเสียบได้ง่าย
โมดูล CWDM OADM มีอยู่ในการกำหนดค่าด้านเดียว (ตะวันออกหรือตะวันตก) และการกำหนดค่าสองด้าน (ตะวันออกและตะวันตก) ที่รองรับความยาวคลื่นสูงสุดสี่แต่ละ CWDM OADM ใช้ความยาวคลื่นที่อยู่ในมาตรฐานกริดของ ITU-T G.694.2 CWDM จาก 1270nm ถึง 1610nm ด้วยระยะห่าง 20nm
คุณสมบัติ
ตาราง CWDM
การสูญเสียการแทรกต่ำ
วงกว้างผ่าน
ความมั่นคงและความน่าเชื่อถือสูง
การแยกช่องทางสูง
Epoxy เส้นทางแสงฟรี
การประยุกต์ใช้งาน
เครือข่าย Metro / Access
CWDM เพิ่ม / ปล่อยช่อง
ระบบไฟเบอร์ออปติก CATV
สเปค
|
พารามิเตอร์ |
หน่วย |
1CH CWDM OADM | ||
| เพิ่ม | Drop | |||
| ความยาวคลื่นของช่อง | นาโนเมตร | 1270 ~ 1610nm | ||
|
ความยาวคลื่นกลาง ความถูกต้อง |
นาโนเมตร | ± 0.5 | ||
| ระยะห่างช่อง | นาโนเมตร | 20 | ||
|
Channel Passband (@ -0.5dB แบนด์วิดท์ |
นาโนเมตร | > 13 | ||
| การสูญเสียการแทรก | เดซิเบล | 0.9 | 0.9 | |
| ระลอกช่อง | เดซิเบล | 0.3 | ||
|
การแยกตัว |
ติดกัน | เดซิเบล | > 30 | |
| ไม่ติดกัน | เดซิเบล | > 40 | ||
|
อุณหภูมิการสูญเสียความเฉื่อย ความไวแสง |
เดซิเบล / ℃ |
<0.005 |
||
|
อุณหภูมิความยาวคลื่น การขยับ |
นาโนเมตร / ℃ |
<0.002 | ||
|
โพลาไรเซชันขึ้นอยู่กับ การสูญเสีย |
เดซิเบล | <0.1 | ||
|
โหมดโพลาไรซ์ การแพร่กระจาย |
เดซิเบล | <0.1 | ||
| การควบคุมทิศทาง | เดซิเบล | > 50 | ||
| ผลตอบแทนการสูญเสีย | เดซิเบล | > 45 | ||
| การจัดการพลังงานสูงสุด | mW | 300 | ||
| อุณหภูมิในการทำงาน | ℃ | -5 ~ + 75 | ||
| อุณหภูมิการเก็บรักษา | ℃ | -40 ~ 85 | ||
| ขนาดบรรจุภัณฑ์ | มิลลิเมตร | L100x80x10 | ||
หมายเหตุ: 1. การปรับแต่งสามารถใช้ได้
2. ระบุด้วยตัวเชื่อมต่อ
การวาดภาพ
หนึ่งช่อง CWDM เพิ่มและวางมัลติเพล็กเซอร์สำหรับ EAST & WEST สำหรับการส่งข้อมูลแบบสองทิศทางผ่านสองเส้นใย
ตัวเชื่อมต่อที่กำหนดเอง
|
ประเภทตัวเชื่อมต่อ มีตัวเชื่อมต่อหลากหลาย LC / SC / FC เพื่อตอบสนองความต้องการที่แตกต่างของคุณในสถานการณ์ต่างๆ
|
ประเภทโปแลนด์ UPC ถูกออกแบบมาสำหรับการขนส่งสัญญาณดิจิตอลAPC เป็นที่ต้องการสำหรับการส่งสัญญาณวิดีโอ RF และแอพพลิเคชั่น FTTx |
|
|
ทดสอบข้อมูล
|
|
