| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | 2CH-OADM-C-WE-S |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| เวลาจัดส่ง: | 5-8 วันทำงาน |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |

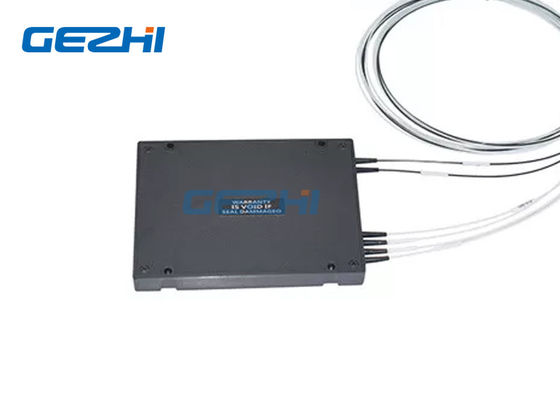

Single Fibre 2 ช่อง OADM CWDM Mux โมดูลแบบหล่น
Single-2 OADM CWDM Mux โมดูลไฟเบอร์เดี่ยวของ GEZHI พร้อม CWDM wavelength1510nm และ 1570nmSingle-2 Channel OADM CWDM Mux โมดูลเพิ่มรวมช่องทางความยาวคลื่นลงบนเส้นใยส่งแสงSingle Fiber 2 Channel OADM CWDM Mux Add-Drop Module ของ Gezhi ใช้ในระบบ WDM สำหรับมัลติเพล็กซ์หรือดีมัลติเพล็กซ์และการกำหนดเส้นทางสัญญาณสัญญาณใยแก้วนำแสงโมดูลเพิ่ม - ปล่อย Mux ของ OADM CWDM 2 ช่องนี้มีให้เลือกในการกำหนดค่าแบบสองด้าน (ตะวันออกและตะวันตก) รองรับความยาวคลื่นได้สูงสุดสองความยาวบนไฟเบอร์หนึ่งเส้น
|
คุณสมบัติ
|
การประยุกต์ใช้งาน
|
สเปค
|
พารามิเตอร์ |
หน่วย |
2 OADM-C-WE-S | ||
| เพิ่ม | Drop | |||
| ความยาวคลื่นของช่อง | นาโนเมตร | 1510 และ 1570nm | ||
|
ความยาวคลื่นกลาง ความถูกต้อง |
นาโนเมตร | ± 0.5 | ||
| ระยะห่างช่อง | นาโนเมตร | 20 | ||
|
Channel Passband (@ -0.5dB แบนด์วิดท์ |
นาโนเมตร | > 15 | ||
| การสูญเสียการแทรก | เดซิเบล | <0.9 | <0.9 | |
| ระลอกช่อง | เดซิเบล | 0.3 | ||
|
การแยกตัว |
ติดกัน | เดซิเบล | > 30 | |
| ไม่ติดกัน | เดซิเบล | > 40 | ||
|
อุณหภูมิการสูญเสียความเฉื่อย ความไวแสง |
เดซิเบล / ℃ |
<0.005 |
||
|
อุณหภูมิความยาวคลื่น การขยับ |
นาโนเมตร / ℃ |
<0.002 | ||
|
โพลาไรเซชันขึ้นอยู่กับ การสูญเสีย |
เดซิเบล | <0.1 | ||
|
โหมดโพลาไรซ์ การแพร่กระจาย |
เดซิเบล | <0.1 | ||
| การควบคุมทิศทาง | เดซิเบล | > 50 | ||
| ผลตอบแทนการสูญเสีย | เดซิเบล | > 45 | ||
| การจัดการพลังงานสูงสุด | mW | 300 | ||
| อุณหภูมิในการทำงาน | ℃ | -20 ~ + 70 | ||
| อุณหภูมิการเก็บรักษา | ℃ | -40 ~ 85 | ||
| ขนาดบรรจุภัณฑ์ | มิลลิเมตร | L100x80x10 | ||
หมายเหตุ: 1. การปรับแต่งสามารถใช้ได้
2. ระบุด้วยตัวเชื่อมต่อ
Single Fibre 2 ช่อง OADM CWDM Mux โมดูลแบบหล่น ตัวกรองแบบเรียงซ้อน
การวาดภาพ
Single Fibre 2 ช่อง OADM CWDM Mux โมดูลแบบหล่น
มันลดลงแต่ละช่องและเพิ่มที่ช่องเดียวกันกลับเข้าสู่เส้นใยเครือข่ายในการส่งข้อมูลแบบสองด้าน
2 channel 1510nm และ 1570nm CWDM เพิ่มและปล่อยมัลติเพล็กเซอร์สำหรับ EAST และ WEST สำหรับการส่งข้อมูลแบบสองทิศทางผ่านเส้นใยเดี่ยว
Single Fibre 2 ช่องทาง OADM CWDM Mux โมดูลโซลูชั่นการวางเพิ่ม
วิดีโอ
วิดีโอ
|
|
| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | 2CH-OADM-C-WE-S |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | กล่องกระดาษ |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |
Single Fibre 2 ช่อง OADM CWDM Mux โมดูลแบบหล่น
Single-2 OADM CWDM Mux โมดูลไฟเบอร์เดี่ยวของ GEZHI พร้อม CWDM wavelength1510nm และ 1570nmSingle-2 Channel OADM CWDM Mux โมดูลเพิ่มรวมช่องทางความยาวคลื่นลงบนเส้นใยส่งแสงSingle Fiber 2 Channel OADM CWDM Mux Add-Drop Module ของ Gezhi ใช้ในระบบ WDM สำหรับมัลติเพล็กซ์หรือดีมัลติเพล็กซ์และการกำหนดเส้นทางสัญญาณสัญญาณใยแก้วนำแสงโมดูลเพิ่ม - ปล่อย Mux ของ OADM CWDM 2 ช่องนี้มีให้เลือกในการกำหนดค่าแบบสองด้าน (ตะวันออกและตะวันตก) รองรับความยาวคลื่นได้สูงสุดสองความยาวบนไฟเบอร์หนึ่งเส้น
|
คุณสมบัติ
|
การประยุกต์ใช้งาน
|
สเปค
|
พารามิเตอร์ |
หน่วย |
2 OADM-C-WE-S | ||
| เพิ่ม | Drop | |||
| ความยาวคลื่นของช่อง | นาโนเมตร | 1510 และ 1570nm | ||
|
ความยาวคลื่นกลาง ความถูกต้อง |
นาโนเมตร | ± 0.5 | ||
| ระยะห่างช่อง | นาโนเมตร | 20 | ||
|
Channel Passband (@ -0.5dB แบนด์วิดท์ |
นาโนเมตร | > 15 | ||
| การสูญเสียการแทรก | เดซิเบล | <0.9 | <0.9 | |
| ระลอกช่อง | เดซิเบล | 0.3 | ||
|
การแยกตัว |
ติดกัน | เดซิเบล | > 30 | |
| ไม่ติดกัน | เดซิเบล | > 40 | ||
|
อุณหภูมิการสูญเสียความเฉื่อย ความไวแสง |
เดซิเบล / ℃ |
<0.005 |
||
|
อุณหภูมิความยาวคลื่น การขยับ |
นาโนเมตร / ℃ |
<0.002 | ||
|
โพลาไรเซชันขึ้นอยู่กับ การสูญเสีย |
เดซิเบล | <0.1 | ||
|
โหมดโพลาไรซ์ การแพร่กระจาย |
เดซิเบล | <0.1 | ||
| การควบคุมทิศทาง | เดซิเบล | > 50 | ||
| ผลตอบแทนการสูญเสีย | เดซิเบล | > 45 | ||
| การจัดการพลังงานสูงสุด | mW | 300 | ||
| อุณหภูมิในการทำงาน | ℃ | -20 ~ + 70 | ||
| อุณหภูมิการเก็บรักษา | ℃ | -40 ~ 85 | ||
| ขนาดบรรจุภัณฑ์ | มิลลิเมตร | L100x80x10 | ||
หมายเหตุ: 1. การปรับแต่งสามารถใช้ได้
2. ระบุด้วยตัวเชื่อมต่อ
Single Fibre 2 ช่อง OADM CWDM Mux โมดูลแบบหล่น ตัวกรองแบบเรียงซ้อน
การวาดภาพ
Single Fibre 2 ช่อง OADM CWDM Mux โมดูลแบบหล่น
มันลดลงแต่ละช่องและเพิ่มที่ช่องเดียวกันกลับเข้าสู่เส้นใยเครือข่ายในการส่งข้อมูลแบบสองด้าน
2 channel 1510nm และ 1570nm CWDM เพิ่มและปล่อยมัลติเพล็กเซอร์สำหรับ EAST และ WEST สำหรับการส่งข้อมูลแบบสองทิศทางผ่านเส้นใยเดี่ยว
Single Fibre 2 ช่องทาง OADM CWDM Mux โมดูลโซลูชั่นการวางเพิ่ม
