| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | 2CH-OADM-C-WE |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 5-8 วันทำงาน |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |

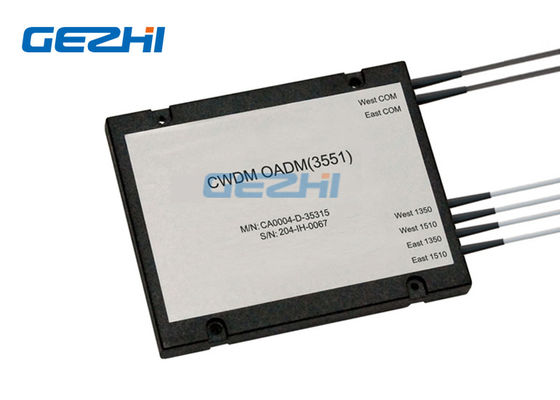

One Fiber 2CH Optical Add & Drop OADM Module การส่ง BIDI ตะวันตกและตะวันออก
GEZHI ของ One Fiber 2CH Optical Add & Drop โมดูล OADM ทางตะวันตกและตะวันออก BIDI ที่ส่งด้วย CWDM wavelength1350nm และ 1510nmOne ไฟเบอร์ 2CH Optical Add & Drop OADM โมดูลการส่งสัญญาณ BIDI ทิศตะวันตกและตะวันออกรวมช่องสัญญาณความยาวคลื่นเข้ากับไฟเบอร์ออปติคอลการส่งผ่านGezhi ของ One Fiber 2CH Optical Add & Drop โมดูล OADM ทางตะวันตกและตะวันออก BIDI ใช้ในระบบ WDM สำหรับมัลติเพล็กซ์หรือ demultiplexing และเส้นทางสัญญาณไฟเบอร์ออปติกเลือกและเพิ่มหรือลดช่องสัญญาณความยาวคลื่น CWDMโมดูล OADM สำหรับเพิ่มและวางออปติคัล 2CH แบบออปติคอลนี้มีให้เลือกในการกำหนดค่าแบบสองด้าน (ตะวันออกและตะวันตก) รองรับความยาวคลื่นได้สูงสุดสองความยาวบนไฟเบอร์หนึ่งเส้น
|
คุณสมบัติ เส้นใยเดี่ยวทำงาน การสูญเสียการแทรกต่ำ สองด้านตะวันออกและตะวันตก เครือข่าย OADM ที่ยืดหยุ่น ไม่ต้องใช้พลังงานไฟฟ้า
|
การประยุกต์ใช้งาน ออปติคัลเพิ่มและวาง การสื่อสารโทรคมนาคม เครือข่าย WDM เครือข่าย Acess เครือข่ายระยะไกล
|
สเปค
|
พารามิเตอร์ |
หน่วย |
2CH CWDM OADM | ||
| เพิ่ม | Drop | |||
| ความยาวคลื่นของช่อง | นาโนเมตร | 1350 และ 1510nm | ||
|
ความยาวคลื่นกลาง ความถูกต้อง |
นาโนเมตร | ± 0.5 | ||
| ระยะห่างช่อง | นาโนเมตร | 20 | ||
|
Channel Passband (@ -0.5dB แบนด์วิดท์ |
นาโนเมตร | > 15 | ||
| การสูญเสียการแทรก | เดซิเบล | <0.9 | <0.9 | |
| ระลอกช่อง | เดซิเบล | 0.3 | ||
|
การแยกตัว |
ติดกัน | เดซิเบล | > 30 | |
| ไม่ติดกัน | เดซิเบล | > 40 | ||
|
อุณหภูมิการสูญเสียความเฉื่อย ความไวแสง |
เดซิเบล / ℃ |
<0.005 |
||
|
อุณหภูมิความยาวคลื่น การขยับ |
นาโนเมตร / ℃ |
<0.002 | ||
|
โพลาไรเซชันขึ้นอยู่กับ การสูญเสีย |
เดซิเบล | <0.1 | ||
|
โหมดโพลาไรซ์ การแพร่กระจาย |
เดซิเบล | <0.1 | ||
| การควบคุมทิศทาง | เดซิเบล | > 50 | ||
| ผลตอบแทนการสูญเสีย | เดซิเบล | > 45 | ||
| การจัดการพลังงานสูงสุด | mW | 300 | ||
| อุณหภูมิในการทำงาน | ℃ | -20 ~ + 70 | ||
| อุณหภูมิการเก็บรักษา | ℃ | -40 ~ 85 | ||
| ขนาดบรรจุภัณฑ์ | มิลลิเมตร | L100x80x10 | ||
หมายเหตุ: 1. การปรับแต่งสามารถใช้ได้
2. ระบุด้วยตัวเชื่อมต่อ
การวาดภาพ
2 ช่อง CWDM OADM ตะวันตกและตะวันออกบนไฟเบอร์เดี่ยว
มันลดลงแต่ละช่องและเพิ่มที่ช่องเดียวกันกลับเข้าสู่เส้นใยเครือข่ายในการส่งข้อมูลแบบสองด้าน
21 channel 1350nm และ 1510nm CWDM เพิ่มและปล่อยมัลติเพล็กเซอร์สำหรับ EAST และ WEST สำหรับการส่งข้อมูลแบบสองทิศทางผ่านเส้นใยเดี่ยว
Optical Channel 2 ช่องเพิ่ม Drop Multiplexer ทิศตะวันตกและทิศตะวันออกกรองซ้อน
2 โมดูล OADM Multiplexer เพิ่มและลด 1350 & 1510nm ตะวันตกและตะวันออก เส้นใยเดี่ยว
|
|
