| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | NGS/GPON-SA |
| MOQ: | 1PC |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union |
RoHS Compliant CEx WDM1r Module,NGS-PON GPON สําหรับเครือข่ายโทรคมนาคมทางออนไลน์
คําอธิบายสินค้า
องค์ประกอบการอยู่ร่วมกัน (CEx) ของ xWDM/xPON multiplexer เป็นอุปกรณ์ WDM เดียวเพื่อรวมบริการ FTTH G-PON ปัจจุบันกับ XGS-PON และ Next Generation NG-PON2 ที่กําลังเกิดความยาวคลื่นการจัดหาเพิ่มเติมกับองค์ประกอบการอยู่ร่วมรวม RF, จุดต่อจุด (PtP) และการติดตาม OTDR มันสอดคล้องกับ ITU-T G984.5.
องค์ประกอบที่มีคุณภาพสูงรับประกันความมั่นคงในการทํางานสูงมากของ xWDM / xPON multiplexers ในช่วงสเปคตรัลทั้งหมดและความมั่นคงทางความร้อนที่สมบูรณ์แบบ GEZHI offers a flexible platform of Coexistence Element products to fit a specific PON deployment that is most cost-effective to your needs – Depending on your requirements each CEx can be fully complemented with all PON services or with only the services requestedองค์ประกอบออปติกส์ระดับพรีเมียมและการเชื่อมต่อที่มีคุณภาพสูง รับประกันผลงานที่ดีที่สุด ความสูญเสียต่ําที่สุด และความน่าเชื่อถือของเครือข่ายที่แข็งแกร่ง
|
ลักษณะ การสูญเสียการใส่ที่ต่ํา การแยกช่องทางสูง สอดคล้องกับ RoHS มีให้บริการด้วยฟังก์ชันที่กําหนดเอง |
การใช้งาน ระบบ WDM ระบบ PON เครือข่ายการเข้าถึง FTTH เครือข่ายโทรคมนาคมแสง |
ความยาวคลื่นของเครื่อง Multiplexer Elemet (CEx) ที่อยู่ร่วมกัน
| โปรต็อกอล/บริการ | ความยาวคลื่น |
| G-PON แบนด์ | 1290~1330, 1480~1500nm |
| ระยะ XGS-PON | 1260 ~ 1280 1575 ~ 1580nm |
| ระยะ NG-PON2 | 1524~1544, 1596~1625 |
| แบนด์วีดีโอ RF | 1540 ~ 1565nm |
| ระยะ PtP WDM-PON | 1610 ~ 1625nm |
| สายวงจร OTDR | 1640 - 1660nm |
รายละเอียด
| CEx Multiplexer | โปรต็อกอล/บริการ | ระยะสเปคตรัล | ความสูญเสียการใส่สูงสุด | การแยกตัว |
| CEx01 | GPON | 1290-1330 & 1480-1500nm | 0.8dB | ≥30dB |
| NGA | 1260-1280 และ 1572-1650nm | 1.0dB | ≥16dB | |
| CEx02 | GPON | 1290-1330 & 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 1.1dB | ≥30dB | |
| CEx03 | GPON | 1290-1330 & 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 1.1dB | ≥30dB | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 1.4dB | ≥16dB | |
| CEx04 | GPON | 1290-1330 & 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 1.1dB | ≥30dB | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 1.4dB | ≥ 25dB | |
| CEx05 | GPON | 1290-1330 & 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 1.1dB | ≥30dB | |
| วิดีโอ RF | 1540-1565nm | 1.4dB | ≥30dB | |
| CEx06 | GPON | 1290-1330 & 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 1.1dB | ≥30dB | |
| วิดีโอ RF | 1540-1565nm | 1.7dB | ≥30dB | |
| ติดตาม OTDR | 1640-1660nm | 1.4dB | ≥30dB | |
| CEx07 | G-PON | 1290-1330 & 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 1.1dB | ≥30dB | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 1.4dB | ≥ 25dB | |
| วิดีโอ RF | 1540-1565nm | 2.0dB | ≥30dB | |
| PtP WDM-PON | 1610-1625nm | 1.7dB | ≥30dB | |
| CEx08 | G-PON | 1290-1330 & 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 1.1dB | ≥30dB | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 1.4dB | ≥ 25dB | |
| ติดตาม OTDR | 1640-1660nm | 1.7dB | ≥30dB | |
| PtP WDM-PON | 1610-1625nm | 2.0dB | ≥30dB | |
| วิดีโอ RF | 1540-1565nm | 20.3dB | ≥30dB |
หมายเหตุ: คุณสมบัติที่กําหนดเองมีให้เลือก
รายละเอียดด้านบนไม่รวมการสูญเสียของเครื่องเชื่อม
รายละเอียดอื่น ๆ
| ปริมาตร | หน่วย | มูลค่า |
| PDL | dB | ≤0.2 |
| การกํากับ | dB | ≥ 50 |
| ผลกําไรเสีย | dB | ≥ 50 |
| อุณหภูมิการทํางาน | °C | -10~+70 |
| อุณหภูมิในการเก็บ | °C | -40~+85 |
| พลังแสง | mW | 300 |
| ประเภทเส้นใย | / | สายใยอัลตร้าของ Corning (G657.A1) |
ข้อมูลการสั่งซื้อ
| รุ่น | การตั้งค่า | ประเภทของบรรจุ | ประเภทสาย | ความยาวของเส้นใย | เครื่องเชื่อม |
|
CEx01 CEx02 CEx03 CEx04 CEx05 CEx06 CEx07 CEx08 S=ระบุ |
1=1หน่วย combo 2=2หน่วย combo 3=3หน่วย combo 4=4หน่วย combo S=ระบุ |
A0=กล่อง ABS 80x60x12 มิลลิเมตร A1=กล่อง ABS 100x80x10mm A2=กล่อง ABS 120x80x18 มิลลิเมตร A3 = กล่อง ABS 140x115x15mm L1=LGX 129*29*130mm L2=LGX ใส่ใน 2 สล็อต Rack L4=LGX ใส่ใน Rack 4 สล็อต R1=19" 1 U Rack R2=2สล็อต 19′′ 1U Rack R4 = 4 สล็อต 19′′ 1U Rack X = ตามความต้องการ
|
00=ไม่มี 09=900um ท่ออ่อน |
00=ไม่มี 05=0.5m 10=1.0m |
00 = ไม่มี LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=ระบุ |

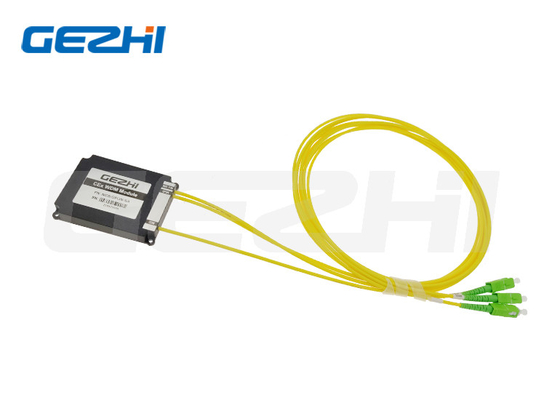

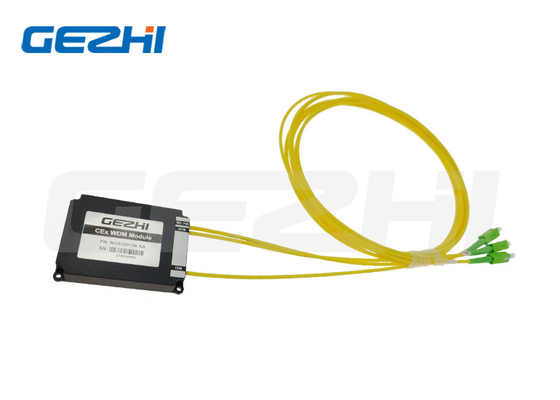

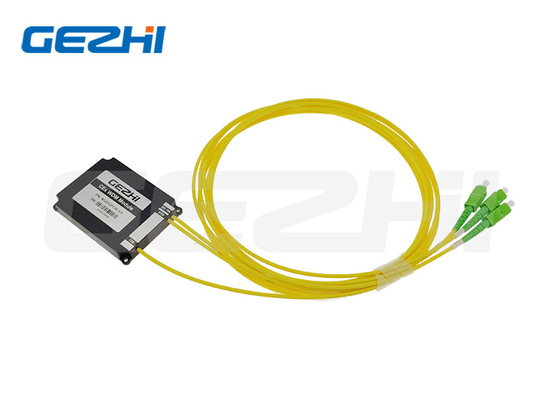

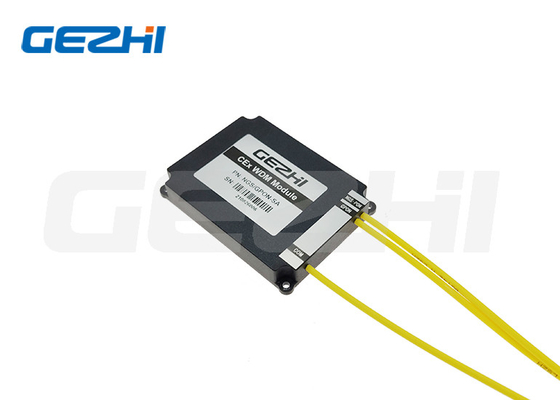

CEx Multiplexer Module แพคเกจกล่อง ABS
แพ็คเกจ Rackmount CEx Multiplexer Module
|
|
