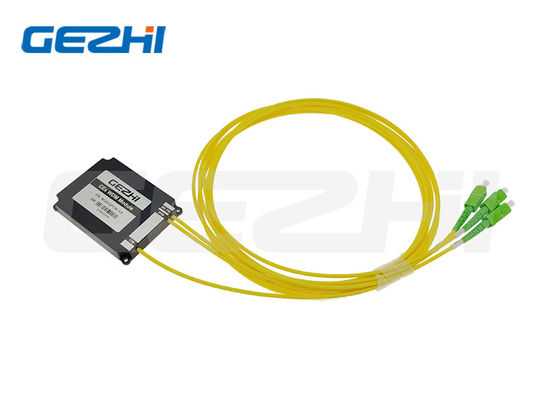

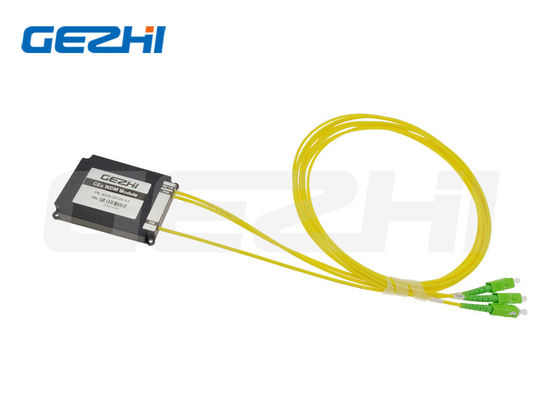

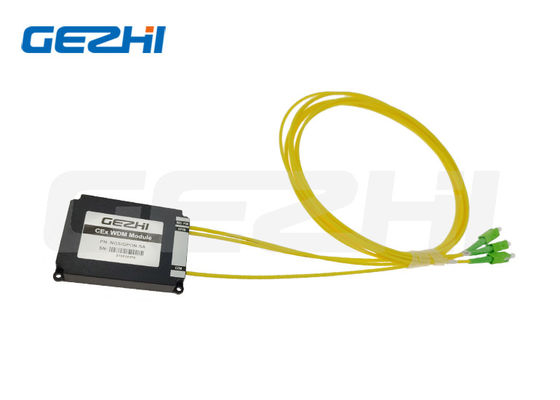

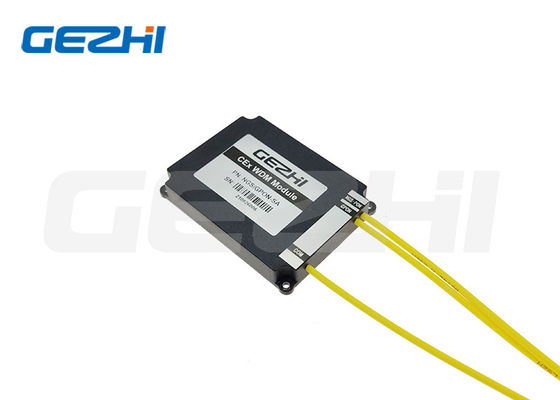

โมดูล CEx WDM ที่เป็นไปตามข้อกำหนด RoHS พร้อมการสูญเสียการแทรกต่ำและการแยกช่องสัญญาณสูงสำหรับเครือข่าย NGS-PON GPON

โมดูล CEx WDM ที่เป็นไปตามข้อกำหนด RoHS พร้อมการสูญเสียการแทรกต่ำและการแยกช่องสัญญาณสูงสำหรับเครือข่าย NGS-PON GPON

ชื่อแบรนด์:	GEZHI or OEM
เลขรุ่น:	NGS/GPON-SA
MOQ:	1PC
ราคา:	US$17-US$49
เงื่อนไขการจ่ายเงิน:	ที/ที, เวสเทิร์นยูเนี่ยน

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ได้รับการรับรอง:

CE RoHS,ISO9001

ชื่อสินค้า:

โมดูล CEx WDM

พี.เอ็น:

NGS/GPON-SA

ตัวเชื่อมต่อ:

SC/APC

ประเภทไฟเบอร์:

คอร์นนิ่ง อุลตราไฟเบอร์ (G657.A1)

รายละเอียดการบรรจุ:

กล่องกระดาษ

สามารถในการผลิต:

5,000 ชิ้นต่อเดือน

เน้น:

NGS-PON GPON CEx WDM1r โมดูล

เครือข่ายโทรคมนาคมทางออนไลน์ CEx WDM1r Module

โมดูล RoHS Compliant CEx WDM1r

คําอธิบายสินค้า

โมดูล CEx WDM1r ที่สอดคล้องกับ RoHS สําหรับเครือข่ายออฟติก NGS-PON GPON

ตัวประกอบการอยู่ร่วมกัน (CEx) xWDM/xPON multiplexer เป็นอุปกรณ์ WDM เดี่ยวที่ออกแบบมาเพื่อรวมบริการ FTTH G-PON ปัจจุบันกับเทคโนโลยี XGS-PON และ Next Generation NG-PON2 ที่กําลังเกิดขึ้นการแก้ไขที่หลากหลายนี้สนับสนุนความยาวคลื่นการจัดหาเพิ่มเติมรวมถึง RF, จุดต่อจุด (PtP) และการติดตาม OTDR ซึ่งสอดคล้องอย่างเต็มที่กับ ITU-T G984.5 มาตรฐาน

องค์ประกอบที่มีคุณภาพสูง ให้ความมั่นคงในการใช้งานที่พิเศษ ผ่านช่วงความถี่ทั้งหมด ด้วยผลงานความร้อนที่สมบูรณ์แบบแพลตฟอร์มสินค้า CEx ที่ยืดหยุ่นของเราทําให้การจัดจําหน่าย PON ที่ปรับแต่งตามความต้องการเฉพาะเจาะจงและความต้องการประหยัด.

ลักษณะสําคัญ

การสูญเสียการใส่ที่ต่ํา
การแยกช่องทางสูง
สอดคล้องกับ RoHS
สามารถใช้งานได้ตามความต้องการ

การใช้งาน

ระบบ WDM
ระบบ PON
เครือข่ายการเข้าถึง FTTH
เครือข่ายโทรคมนาคมแสง

รายละเอียดความยาวคลื่นขององค์ประกอบร่วมกัน

โปรต็อกอล/บริการ	ระยะความยาวคลื่น
G-PON แบนด์	1290~1330, 1480~1500nm
ระยะ XGS-PON	1260 ~ 1280 1575 ~ 1580nm
ระยะ NG-PON2	1524~1544, 1596~1625nm
แบนด์วีดีโอ RF	1540 ~ 1565nm
ระยะ PtP WDM-PON	1610 ~ 1625nm
สายวงจร OTDR	1640 ~ 1660nm

รายละเอียดทางเทคนิคของ CEx Multiplexer

รูปแบบ CEx	โปรต็อกอล/บริการ	ระยะสเปคตรัล	ความสูญเสียการใส่สูงสุด	การแยกตัว
CEx01	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
CEx01	NGA	1260-1280 และ 1572-1650nm	1.0dB	≥16dB
CEx02	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
CEx02	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
CEx03	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 & 1596-1625nm	1.4dB	≥16dB
CEx04	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 & 1596-1625nm	1.4dB	≥ 25dB
CEx05	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	วิดีโอ RF	1540-1565nm	1.4dB	≥30dB
CEx06	GPON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	วิดีโอ RF	1540-1565nm	1.7dB	≥30dB
	ติดตาม OTDR	1640-1660nm	1.4dB	≥30dB
CEx07	G-PON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 & 1596-1625nm	1.4dB	≥ 25dB
	วิดีโอ RF	1540-1565nm	2.0dB	≥30dB
	PtP WDM-PON	1610-1625nm	1.7dB	≥30dB
CEx08	G-PON	1290-1330 & 1480-1500nm	0.8dB	≥30dB
	XGS-PON	1260-1280 & 1575-1580nm	1.1dB	≥30dB
	NG-PON2	1524-1544 & 1596-1625nm	1.4dB	≥ 25dB
	ติดตาม OTDR	1640-1660nm	1.7dB	≥30dB
	PtP WDM-PON	1610-1625nm	2.0dB	≥30dB
	วิดีโอ RF	1540-1565nm	20.3dB	≥30dB

มีรายละเอียดตามความต้องการของผู้ใช้ แต่รายละเอียดด้านบนไม่รวมถึงการสูญเสียเครื่องเชื่อม

ปริมาตรเทคนิคเพิ่มเติม

ปริมาตร	หน่วย	มูลค่า
PDL	dB	≤0.2
การกํากับ	dB	≥ 50
ผลกําไรเสีย	dB	≥ 50
อุณหภูมิการทํางาน	°C	-10~+70
อุณหภูมิในการเก็บ	°C	-40~+85
พลังแสง	mW	300
ประเภทเส้นใย	/	สายใยอัลตร้าของ Corning (G657.A1)

ข้อมูลการสั่งซื้อ

รุ่น	การตั้งค่า	ประเภทของแพคเกจ	ประเภทสาย	ความยาวของเส้นใย	เครื่องเชื่อม
CEx01-CEx08, S=ระบุ	1=1unit combo, 2=2unit combo, 3=3unit combo, 4=4unit combo, S=ระบุ	A0=ABS กล่อง 80x60x12mm, A1=ABS กล่อง 100x80x10mm, A2=ABS กล่อง 120x80x18mm, A3=ABS กล่อง 140x115x15mm, L1=LGX 12929130mm, L2=LGX ใส่ใน Rack 2 สล็อต, L4=LGX ใส่ใน Rack 4 สล็อต, R1=19" 1 U RackR2=2สล็อต 19′′ 1U Rack, R4=4slot 19′′ 1U Rack, X=ตามความต้องการ	00=ไม่มี, 09=900um ท่อลอย, 20=2.0mm, 30=3.0mm	00=ไม่มี, 05=0.5m, 10=1.0m, 15=1.5m, S=ระบุ	00=ไม่มี, LP=LC/UPC, LA=LC/APC, SP=SC/UPC, SA=SC/APC, FP=FC/UPC, FA=FC/APC, S=ระบุ

CEx Multiplexer Module แพคเกจกล่อง ABS

แพ็คเกจ Rackmount CEx Multiplexer Module
