| ชื่อแบรนด์: | Gezhi or OEM |
| เลขรุ่น: | 48 CH-AAWG DWDM |
| MOQ: | 1 ชิ้น |
| ราคา: | USD >= 1 pieces $10.00 |
| เวลาจัดส่ง: | 7 วัน |
รายละเอียดสินค้า

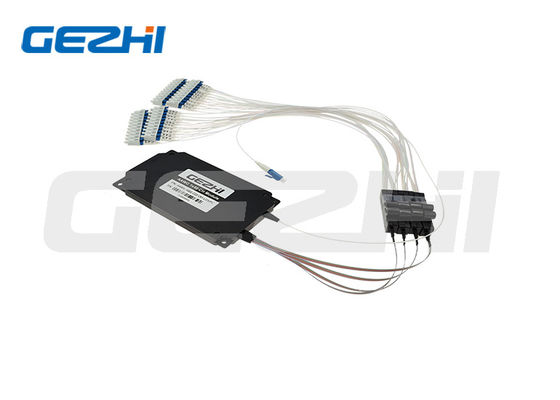

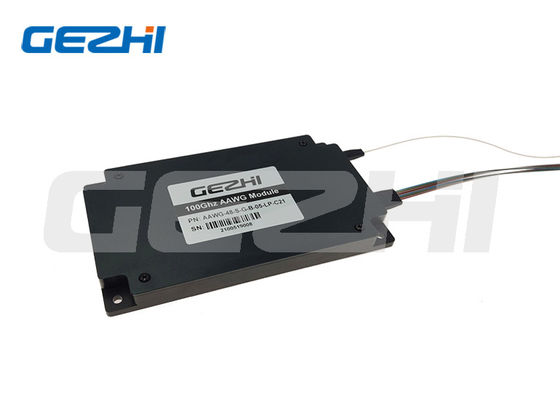

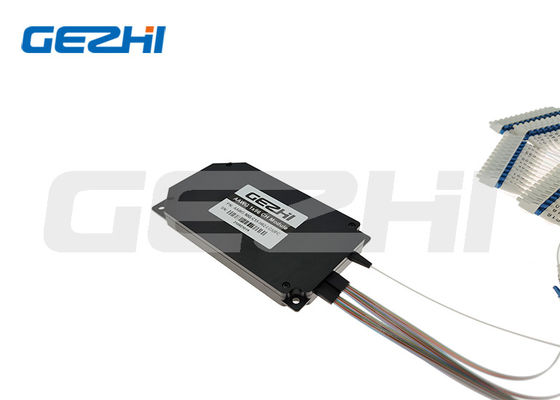

โมดูล DWDM Athermal AWG ขนาด 48CH 100 กรัมสำหรับเครือข่าย DWDM
โมดูล AAWG DWDM (มัลติเพล็กซ์แบบแบ่งความยาวคลื่นแบบ Athermal Arrayed Waveguide Grating) เป็น WDM แบบพาสซีฟเต็มรูปแบบที่ใช้เทคโนโลยีระนาบซิลิกาบนซิลิคอนที่ไม่ต้องใช้พลังงานไฟฟ้าและซอฟต์แวร์ ทำงานที่ระยะห่างช่องสัญญาณ 50GHz หรือ 100GHz โดยมีความยาวคลื่น ITU Grid DWDM ตั้งแต่ 1526 นาโนเมตรถึง 1565 นาโนเมตร AAWG DWDM สามารถใช้แทน DWDM Mux DeMux ประเภทตัวกรองสำหรับกรณีที่ไม่มีกำลังไฟ
คุณสมบัติ
การสูญเสียการแทรกต่ำและ PDL ต่ำ
ความโดดเดี่ยวสูง
มีให้เลือกมากถึง 96 ช่องด้วยดีไซน์กะทัดรัด
ความน่าเชื่อถือสูงและความมั่นคงสูง
เป็นไปตามมาตรฐาน Telcordia GR-1209-CORE และ GR-1221-CORE
เป็นไปตามข้อกำหนด RoHS
ดัชนีทางเทคนิค
| พารามิเตอร์ | หน่วย | โมดูล AAWG | ||||||||||
| ช่อง | ช | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| ระยะห่างของช่อง | กิกะเฮิรตซ์ | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| ประเภทชิป | -- | ประเภทเกาส์เซียน | ประเภทหัวแบน | |||||||||
| แบนด์วิดธ์ช่องสัญญาณ 1dB | นาโนเมตร | >0.2 | >0.2 | >0.2 | >0.18 | >0.18 | >0.38 | >0.38 | >0.38 | >0.18 | >0.18 | |
| แบนด์วิดท์ช่องสัญญาณ 3dB | นาโนเมตร | >0.4 | >0.4 | >0.4 | >0.28 | >0.28 | >0.58 | >0.58 | >0.58 | >0.28 | >0.28 | |
| การสูญเสียการแทรก | เดซิเบล | <4.5 | <4.5 | <4.5 | <6.5 | <6.5 | <5.5 | <5.5 | <5.5 | <7.0 | <7.0 | |
| Crosstalk ที่อยู่ติดกัน | เดซิเบล | >25 | >25 | >25 | >22 | >22 | >25 | >25 | >25 | >22 | >22 | |
| Crosstalk ที่ไม่ติดกัน | เดซิเบล | >30 | >30 | >30 | >27 | >27 | >30 | >30 | >30 | >27 | >27 | |
| ครอสทอล์ครวม | เดซิเบล | >22 | >22 | >22 | >20 | >20 | >22 | >22 | >22 | >20 | >20 | |
| การสูญเสียผลตอบแทน | เดซิเบล | >40 | ||||||||||
| ระลอกคลื่น | เดซิเบล | <0.7 | ||||||||||
| พีดีแอล | เดซิเบล | <0.5 | ||||||||||
| พีเอ็มดี | ปล | <0.5 | ||||||||||
| การกระจายตัวของสี | PS/นาโนเมตร | ±20 | ||||||||||
| อุณหภูมิในการทำงาน | ℃ | -5~+65 | ||||||||||
| อุณหภูมิในการจัดเก็บ | ℃ | -40~+85 | ||||||||||
ประเภทชิปของโมดูล Athermal AWG
ประเภทเกาส์เซียน
การสูญเสียการแทรกต่ำ, การแยกสูง
ประเภทหัวแบน
วงการทำงานกว้าง ความเสถียรของสัญญาณสูง
ข้อมูลการสั่งซื้อ AAWG-XXG-XX-XXX-XX-XXXX-XX- ความยาวคลื่นที่กำหนดเอง
| อร๊าย | ช่อง | การกำหนดค่า | ประเภท AWG | บรรจุุภัณฑ์ | ความยาวไฟเบอร์ COM |
ริบบิ้น/คลี่ออก ความยาวไฟเบอร์ |
ตัวเชื่อมต่อ |
|
050G 100ก 200ก |
32=32 ช 40=40 ช 48=48 ช 80=80ช 96=96 ช S=ระบุ |
S=เส้นใยเดี่ยว D=ไฟเบอร์คู่
|
F=แฟลตท็อป G=เกาส์เซียน |
B=กล่องโลหะ R=19”1U แร็คเมาท์ S=ระบุ |
05=0.5ม 10=1.0ม S=ระบุ |
0505=0.5ม./0.5ม 1010=1.0ม./1.0ม |
00=ไม่มี LP=LC/UPC แอลเอ=แอลซี/เอพีซี SP=เซาท์แคโรไลนา/UPC SA=เซาท์แคโรไลนา/เอพีซี FP=เอฟซี/ยูพีซี เอฟเอ=เอฟซี/เอพีซี S=ระบุ |
ไตรมาสที่ 1:ฉันสามารถสั่งซื้อตัวอย่างได้หรือไม่? MOQ ของคุณคืออะไร?
|
|
