| Brand Name: | Gezhi or OEM |
| เลขรุ่น: | 48 CH-AAWG DWDM |
| MOQ: | 1 ชิ้น |
| ราคา: | USD >= 1 pieces $10.00 |
| Delivery Time: | 7 วัน |
คําอธิบายสินค้า

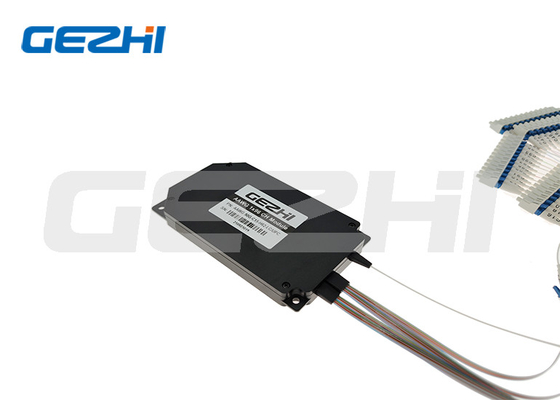

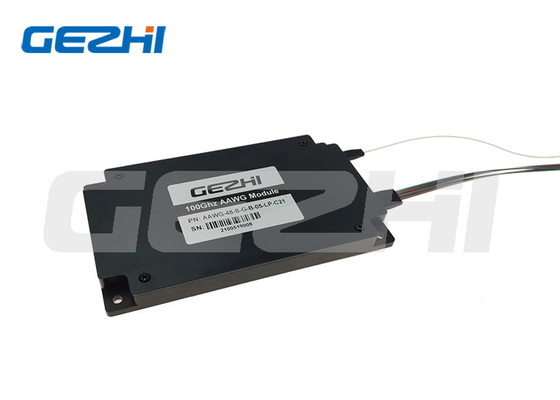

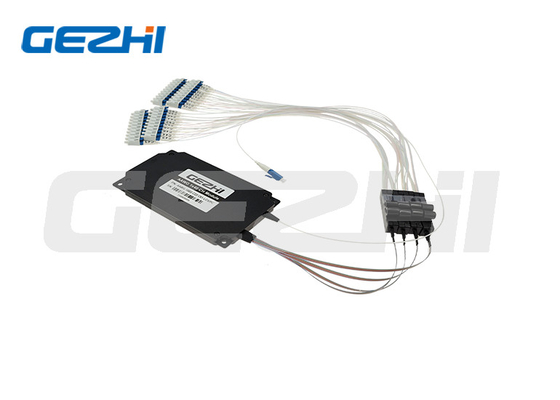

48CH 100g DWDM Athermal AWG Module สําหรับเครือข่าย DWDM
The AAWG DWDM (Athermal Arrayed Waveguide Grating Dense Wavelength Division Multiplexing) module is a fully passive WDMs based on silica-on-silicon planar technology that requires no electrical power and software. มันทํางานที่ 50GHz หรือ 100GHz ช่องทางระยะห่าง ITU Grid DWDM ความยาวคลื่นจาก 1526nm ถึง 1565nm. AAWG DWDM สามารถใช้แทน DWDM Mux DeMux แบบกรองสําหรับกรณีที่มีพลังงาน.
ลักษณะ
ความสูญเสียการใส่ที่ต่ําและ PDL ที่ต่ํา
ความโดดเดี่ยวสูง
มีให้บริการถึง 96 ช่องทางที่มีการออกแบบขนาดเล็ก
ความน่าเชื่อถือสูงและความมั่นคงสูง
เทลคอร์เดีย GR-1209-CORE และGR-1221-CORE
สอดคล้องกับ RoHS
รายการเทคนิค
| ปริมาตร | หน่วย | โมดูล AAWG | ||||||||||
| ช่องทาง | CH | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| ระยะทางช่อง | กิโลกรัม | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| ประเภทชิป | -- | ประเภท Gaussian | ประเภทชั้นบนเรียบ | |||||||||
| ความกว้างแบนด์เวทของช่อง 1dB | nm | > 02 | > 02 | > 02 | > 018 | > 018 | > 038 | > 038 | > 038 | > 018 | > 018 | |
| ความกว้างแบนด์เวทช่อง 3dB | nm | > 04 | > 04 | > 04 | > 028 | > 028 | > 058 | > 058 | > 058 | > 028 | > 028 | |
| การสูญเสียการใส่ | dB | < 4.5 | < 4.5 | < 4.5 | < 6.5 | < 6.5 | <5.5 | <5.5 | <5.5 | < 7.0 | < 7.0 | |
| เสียงข้ามติด | dB | >25 | >25 | >25 | >22 | >22 | >25 | >25 | >25 | >22 | >22 | |
| การสื่อข้ามสายที่ไม่ติดกัน | dB | >30 | >30 | >30 | >27 | >27 | >30 | >30 | >30 | >27 | >27 | |
| คอร์สทอคทั้งหมด | dB | >22 | >22 | >22 | >20 | >20 | >22 | >22 | >22 | >20 | >20 | |
| ผลกําไรเสีย | dB | >40 | ||||||||||
| Ripple | dB | <0.7 | ||||||||||
| PDL | dB | <0.5 | ||||||||||
| PMD | ps | <0.5 | ||||||||||
| การกระจายสี | PS/nm | ± 20 | ||||||||||
| อุณหภูมิการทํางาน | °C | -5~+65 | ||||||||||
| อุณหภูมิในการเก็บ | °C | -40~+85 | ||||||||||
ชิปชนิดของโมดูล AWG อเทอร์มัล
ประเภท Gaussian
ความสูญเสียการใส่ที่ต่ํา, การแยกกันสูง
ประเภทชั้นบนเรียบ
ระยะทํางานกว้าง ความมั่นคงของสัญญาณสูง
ข้อมูลการสั่งซื้อ AAWG-XXG-XX-X-X-X-X-XX-XXXX-XX ความยาวคลื่นที่กําหนดเอง
| AAWG | ช่องทาง | การตั้งค่า | ประเภท AWG | แพ็คเกจ | COM ความยาวของเส้นใย |
ริบบอน/แฟน-ออท ความยาวของเส้นใย |
เครื่องเชื่อม |
|
050G 100G 200G |
32=32 CH 40=40 CH 48=48 CH 80=80 CH 96=96 CH S=ระบุ |
S = สายใยเดียว D = สายใยสองสาย
|
F=ชั้นเรียบ G=กอสเซียน |
B=กล่องโลหะ R=19 ราคมอนท์ S=ระบุ |
05=0.5m 10=1.0m S=ระบุ |
0505 = 0.5m/0.5m 1010 = 1.0m/1.0m |
00 = ไม่มี LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=ระบุ |
Q1:ขอตัวอย่างหน่อยครับ MOQ มีเท่าไหร่ครับ
|
|
