| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | fbt ตัวเชื่อมต่อ |
| MOQ: | 1 ชิ้น |
| ราคา: | US$59-US$118 |
| เงื่อนไขการจ่ายเงิน: | ที/ที, เวสเทิร์นยูเนี่ยน |

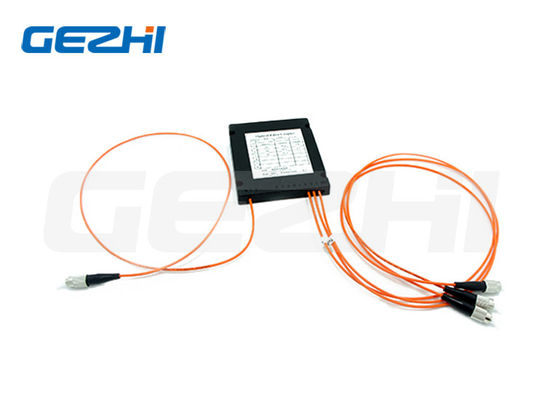

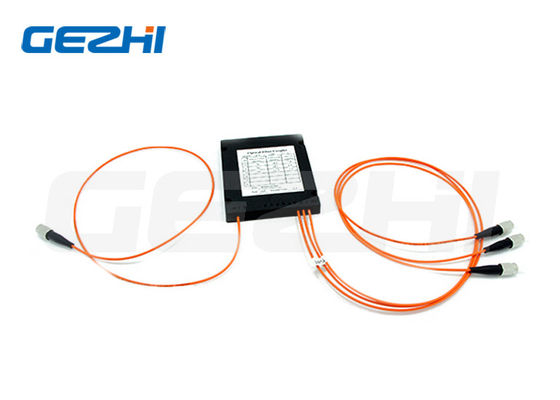

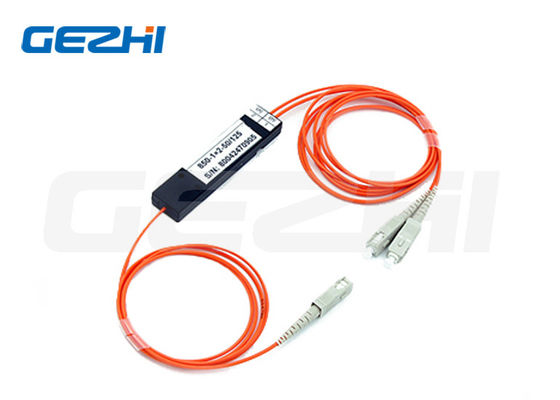

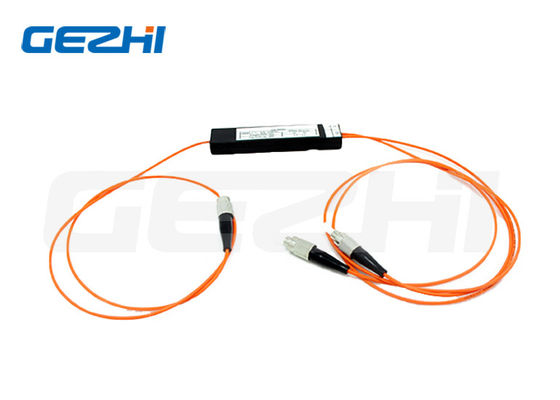

โรงงานมัลติโหมด MM 62.5/125um 650nm 50/50 คัปเปลอร์ไฟเบอร์ออปติกสปลิตเตอร์
คัปเปลอร์แบบ Fused Biconic Taper (FBT) หรือที่เรียกว่า FBT สปลิตเตอร์ ใช้เทคโนโลยีแบบดั้งเดิมที่รวมใยแก้วนำแสงตั้งแต่สองเส้นขึ้นไปเข้าด้วยกันและดึงผ่านเครื่องกรวยเพื่อยืดด้วยความร้อน อัตราส่วนการเปลี่ยนแปลงจะถูกตรวจสอบแบบเรียลไทม์ในระหว่างกระบวนการ หลังจากยืดด้วยความร้อนจนตรงตามข้อกำหนดของอัตราส่วนสเปกตรัม ด้านหนึ่งจะยังคงเป็นใยแก้วนำแสงเดี่ยว (โดยส่วนที่เหลือจะถูกตัดออก) เป็นอินพุต ในขณะที่อีกด้านหนึ่งจะให้เอาต์พุตหลายช่องสัญญาณ
ในฐานะส่วนประกอบสำคัญสำหรับเครือข่าย GPON FTTx ออปติคัลสปลิตเตอร์สามารถติดตั้งได้ในสำนักงานกลางหรือจุดกระจายต่างๆ (ภายนอกหรือภายในอาคาร) FBT คัปเปลอร์ให้ความเสถียรสูงสำหรับการแยกสัญญาณแสงแบบหลายพอร์ตด้วยการสูญเสียการแทรกต่ำ คัปเปลอร์เหล่านี้ออกแบบมาสำหรับการแยกกำลังและการต่อสายในอุปกรณ์โทรคมนาคม เครือข่ายเคเบิลทีวี และอุปกรณ์ทดสอบ
| พารามิเตอร์ | คัปเปลอร์ไฟเบอร์มัลติโหมดมาตรฐาน |
|---|---|
| อัตราส่วนการจับคู่ (%) | 50/50 |
| เกรด | เกรด P | เกรด A |
| การสูญเสียส่วนเกิน (ทั่วไป) (dB) | 0.7 | 1.0 |
| การสูญเสียการแทรกสูงสุด (dB) | 4.2 | 4.5 |
| ความสม่ำเสมอ (สูงสุด) (dB) | 0.6 | 0.8 |
| ทิศทาง (ต่ำสุด) (dB) | 35 |
| ความยาวคลื่นที่ใช้งาน (nm) | 800-1600 |
| ความยาวคลื่นกลาง (nm) | 850 หรือ 1310 หรือ 1550 |
| อุณหภูมิการทำงาน (℃) | -20~+85 |
| ประเภทไฟเบอร์ | Corning multimode 50/125, 62.5/125 |
| ความยาวสาย Pigtail (m) | 1 ม. หรือความยาวที่กำหนดเอง |
| การกำหนดค่าพอร์ต | 1×2 หรือ 2×2 |
| ขนาด (มม.) | แพ็คเกจ D, E, G |
| อัตราส่วนการจับคู่ | การสูญเสียการแทรก |
|---|---|
| อัตราส่วนการจับคู่ (%) | เกรดพรีเมียม | เกรด A |
| 40/60 | 5.2/3.3 | 5.6/3.7 |
| 30/70 | 6.5/2.6 | 7.0/3.0 |
| 20/80 | 8.4/2.0 | 8.8/2.5 |
| 10/90 | 11.8/1.5 | 12.3/2.0 |
| แพ็คเกจ D: | ท่อสแตนเลส 3 มม. x 45 มม. |
| แพ็คเกจ E: | ท่อสแตนเลส 3 มม. x 54 มม. |
| แพ็คเกจ F: | ท่อสแตนเลส 3 มม. x 60 มม. |
| แพ็คเกจ G: | ตลับ ABS 10 มม. x 20 มม. x 90 มม. |
| แพ็คเกจ H: | ตลับ ABS 10 มม. x 80 มม. x 100 มม. |
| แพ็คเกจ I: | ตลับ ABS 18 มม. x 80 มม. x 120 มม. |
| แพ็คเกจ J: | ตลับ ABS 18 มม. x 115 มม. x 140 มม. |
| แพ็คเกจ D, E: | ใยแก้วเปลือย 250 ไมโครเมตร |
| แพ็คเกจ F: | ใยแก้วเปลือย 250 ไมโครเมตร หรือหลอดหลวม 900 ไมโครเมตร |
| แพ็คเกจ G, H, I, J: | สายเคเบิล 2 มม., 3 มม. หรือหลอดหลวม 900 ไมโครเมตร |
|
|
