| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | 40G QSFP+ LR4 |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | ที/ที, เวสเทิร์นยูเนี่ยน |

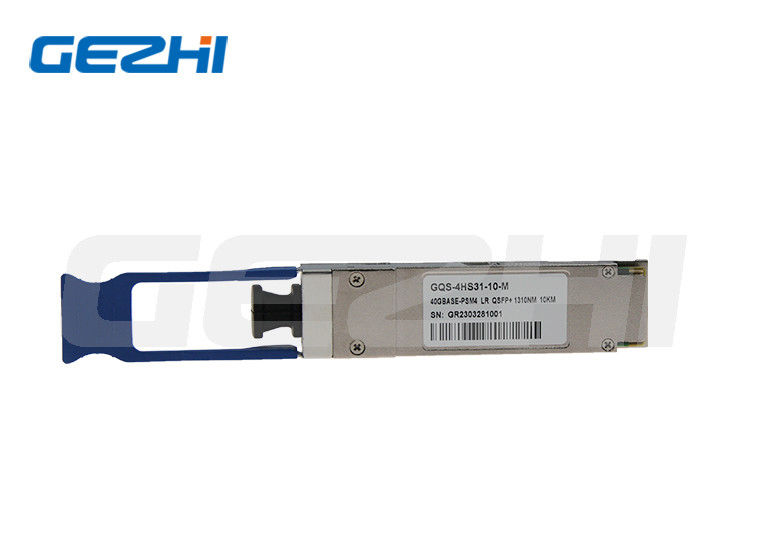

40G QSFP+ LR4 1310nm 10km SMF Fiber Transceiver Module
คําอธิบาย
ผลิตภัณฑ์นี้เป็นโมดูลทรานซิเวอร์ที่ออกแบบมาสําหรับการประสานงานทางออนไลน์ขนาด 2m-10km. การออกแบบเป็นที่สอดคล้องกับ 40GBASE-LR4 ของมาตรฐาน IEEE P802.3ba.โมดูลแปลง 4 ช่องทางเข้า (ch) ของข้อมูลไฟฟ้า 10Gb/s เป็น 4 สัญญาณทางออนไลน์ CWDM, และหลากหลายพวกเขาในช่องเดียวสําหรับการส่งสัญญาณ 40Gb / s ทางกลับกัน, ในด้านรับ, มูลูมออท optically de-หลากหลาย 40Gb / s ทางเข้าใน 4 สัญญาณช่อง CWDM,และแปลงมันให้เป็นข้อมูลไฟฟ้าออก 4 ช่อง.
ความยาวคลื่นกลางของ 4 ช่อง CWDM คือ 1271, 1291, 1311 และ 1331 nm ในฐานะสมาชิกของกรีดความยาวคลื่น CWDM ที่นิยามใน ITU-T G6942มันประกอบด้วยตัวเชื่อม LC ดับเพล็กซ์สําหรับอินเตอร์เฟซออปติก และตัวเชื่อม 148 ปินสําหรับอินเตอร์เฟสไฟฟ้า เพื่อลดการกระจายออปติกให้น้อยที่สุดในระบบระยะไกลสายใยแบบเดียว (SMF) ต้องนําไปใช้ในโมดูลนี้.
ผลิตภัณฑ์นี้ถูกออกแบบด้วยปัจจัยรูปแบบ การเชื่อมต่อทางออปติก / ไฟฟ้า และการวินิจฉัยดิจิตอล
ลักษณะ
4 ช่อง โมดูลทรานซีเวอร์แบบ Full-Duplex
สายเชื่อมข้อมูลสูงสุด 11.2Gbps ต่อช่องทาง
ความยาวเส้นทางสูงสุด 10Km
4 เส้นทาง CWDM MUX/DEMUX
ฟังก์ชันการวินิจฉัยดิจิตอลที่ติดตั้ง
ปัจจัยรูปแบบ QSFP+ ที่ติดต่อได้ร้อน
แหล่งพลังงาน 3V
อุณหภูมิการทํางาน: 0 °C ถึง 70 °C
สอดคล้องกับ RoHS 6 ((ไร้หมึก)
มอนิเตอร์การวินิจฉัยดิจิตอล ((DDM)
การบริโภคพลังงาน < 2W
การใช้งาน
สวิตช์, รูเตอร์ และ HBA
4CH SDR, DDR และ QDR
การเชื่อมต่อโทรคมนาคมด้านลูกค้า 40G
คุณสมบัติทางแสงของตัวส่งสัญญาณ
| ปริมาตร | สัญลักษณ์ | นาที | แบบปกติ | แม็กซ์ | หน่วย | หมายเหตุ | |||||||
| การมอบความยาวคลื่น | L0 | 1264.5 | 1271 | 1277.5 | nm | ||||||||
| L1 | 1284.5 | 1291 | 1297.5 | nm | |||||||||
| L2 | 1304.5 | 1311 | 1317.5 | nm | |||||||||
| L3 | 1324.5 | 1331 | 1337.5 | nm | |||||||||
| เครื่องส่งสัญญาณ | |||||||||||||
| อัตราการยับยั้งแบบด้าน | SMSR | 30 | - | - | dB | ||||||||
| พลังการเปิดตัวโดยเฉลี่ยทั้งหมด | PT | - | - | 8.3 | dBm | ||||||||
| พลังการเปิดตัวเฉลี่ย ทุกเส้นทาง | - 7 | - | 2.3 | dBm | |||||||||
| ความกว้างของ Optical Modulation สําหรับแต่ละ Lane | OMA | - 4 | - | +35 | dBm | ||||||||
| ความแตกต่างของพลังการเปิดระหว่าง 2 เส้นทาง (OMA) | - | - | 6.5 | dB | |||||||||
| พลังการเปิดตัวใน OMA ลบ TDP (Transmitter and Dispersion Penalty) โดยแต่ละ Lane | - 4.8 | - | dBm | ||||||||||
| TDP ทุกเส้นทาง | TDP | 2.3 | dB | ||||||||||
| อัตราการสูญหาย | รพ.ด่วน | 3.5 | - | - | dB | ||||||||
| ความเข้มงวดของเสียง | Rใน | - | - | - 128 | dB/Hz | การสะท้อน 12dB | |||||||
| ความอดทนต่อการสูญเสียการกลับแสง | - | - | 20 | dB | |||||||||
| ความสะท้อนของตัวส่งสัญญาณ | RT | - 12 | dB | ||||||||||
| ความหมายของหน้ากากตาตัวส่งสัญญาณ {X1, X2, X3, Y1, Y2, Y3} | {0}25,0.4,0.45,0.25,0.28,0.4} | ||||||||||||
| พลังการเปิดตัวเฉลี่ย OFF Transmitter, ทุก Lane | Pออกไป | - 30 | dBm | ||||||||||
| เครื่องรับ | |||||||||||||
| ขั้นต่ําความเสียหาย | THd | 3.3 | dBm | 1 | |||||||||
| พลังงานเฉลี่ยในการเข้าตัวรับ ทุกเส้นทาง | -13.7 | 2.3 | dBm | ||||||||||
| ความสะท้อนของตัวรับ | RR | - | - | - 26 | dB | ||||||||
| พลังการรับ (OMA) ต่อ Lane | - | - | 3.5 | dBm | |||||||||
| ความรู้สึกของตัวรับความเครียดใน OMA ทุก Lane | - | - | - 99 | dBm | |||||||||
| ความรู้สึกของตัวรับ ทุกเส้นทาง | SR | - | - | - 11 คน5 | dBm | ||||||||
| ความแตกต่างของพลังการรับระหว่าง 2 เลน (OMA) | 7.5 | dB | |||||||||||
| รับไฟฟ้า 3 dB ความถี่สูงสุด Cutoff ทุก Lane | 12.3 | กิโลกรัม | |||||||||||
| สภาพการทดสอบความรู้สึกของตัวรับเครียด2 | |||||||||||||
| ค่าโทษปิดตาตั้ง ทุกเส้นทาง | 1.6 | dB |
|
||||||||||
| สติบาดตา Jitter ทุก Lane | 0.3 | UI | |||||||||||
