โมดูล QSFP+ Transceiver 40G QSFP+ สำหรับการส่งสัญญาณ 40KM ความยาวคลื่น 1310NM และฟังก์ชัน DOM

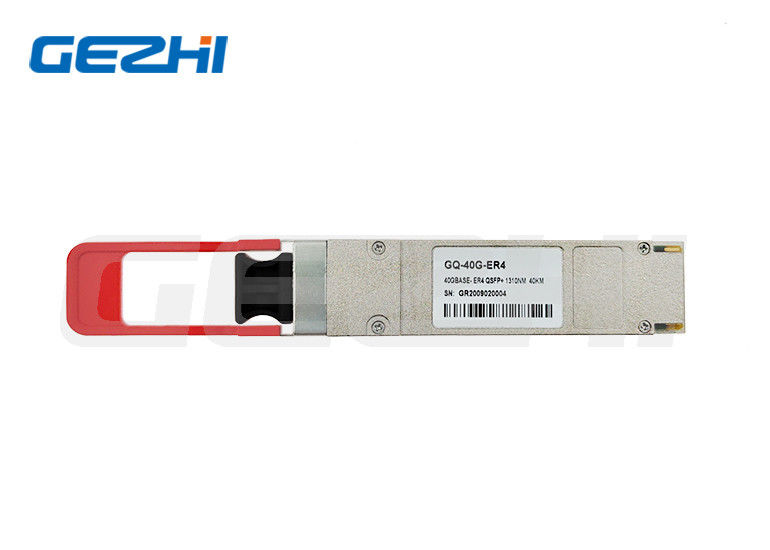

QSFP-40G-ER4 ตัวรับส่งสัญญาณ QSFP+ 40G ที่เข้ากันได้ 1310NM 40KM DOM LC คู่

รายละเอียดสินค้า

Gezhi QSFP+-40G-ER4 ออกแบบมาสำหรับการเชื่อมต่อศูนย์ข้อมูลและองค์กรในระยะไกล โมดูล QSFP+ นี้ให้การเชื่อมต่อออปติกความเร็วสูง ความหน่วงต่ำ และเชื่อถือได้สำหรับการกระจายบริการภายในภูมิภาคกว้างและการสื่อสารที่ราบรื่น

โมดูล QSFP+ นี้เทียบเท่ากับ Cisco QSFP-40G-ER4 โดยมีการทำงานร่วมกันที่ยอดเยี่ยมบนสวิตช์ Cisco Catalyst 9600 series

เป็นไปตามข้อตกลง MSA ของอุตสาหกรรมสำหรับ 40GBASE-ER4 อย่างสมบูรณ์ โดยใช้เทคโนโลยี WDM เพื่อรวมคลื่น CWDM 10Gbps สี่คลื่นเข้ากับเส้นทางออปติคัล 40Gbps 1310NM หนึ่งเส้น โมดูล QSFP+ นี้ประกอบด้วย TOSA CWDM DFB สี่ตัวและ ROSA APD เพื่อให้มีงบประมาณลิงก์เพียงพอสำหรับการส่งสัญญาณ 40KM ผ่านไฟเบอร์โหมดเดี่ยวพร้อมขั้วต่อ LC แบบคู่และอินเทอร์เฟซ QSFP+ สำหรับการเชื่อมต่อพอร์ตกับสวิตช์ เซิร์ฟเวอร์ และ NIC ด้วยฟังก์ชัน DOM/DDM ในตัว การบำรุงรักษาเครือข่ายสามารถตรวจสอบสถานะการทำงาน เช่น อุณหภูมิการทำงาน แรงดันไฟฟ้า กระแสไบอัส กำลังไฟ RX และกำลังไฟ TX เพื่อการวินิจฉัยและปรับแต่งเครือข่าย

คุณสมบัติ

รูปแบบ QSFP+ ที่เสียบได้ขณะทำงาน
โมดูลตัวรับส่งสัญญาณแบบ Full-duplex 4 ช่อง
เลเซอร์ CWDM DFB แบบไม่เย็น 4x และ ROSA APD
อินเทอร์เฟซไฟฟ้า XLPPI
เป็นไปตามข้อกำหนด QSFP MSA, IEEE 802.3bm 40GBASE-ER4 และ OTN OTU3
อัตราข้อมูลสูงสุด 44Gbps
ระยะทางสูงสุด 40 กม. บน SMF
งบประมาณการสูญเสียการแทรกของลิงก์ 18.5dB
การใช้พลังงาน < 3.5W
ขั้วต่อ LC แบบคู่
ช่วงอุณหภูมิการทำงานของเคสตั้งแต่ 0°C ถึง 70°C
แหล่งจ่ายไฟ 3.3V เดี่ยว
เป็นไปตามข้อกำหนด RoHS (ปราศจากสารตะกั่ว)

โปรโตคอล

ลิงก์ Ethernet 40GBASE-ER4​
-OTN OTU3/OTU3el/OTU3e2

พารามิเตอร์

แอปพลิเคชันโมดูลตัวรับส่งสัญญาณออปติคัล 40Gbps QFP+ LR4, ER4

โซลูชันที่ 1

แอปพลิเคชันตัวรับส่งสัญญาณ QSFP+ 40Gbps ในลิงก์สวิตช์ Ethernet โดยใช้สายแพตช์ไฟเบอร์ LC แบบคู่พร้อมการเชื่อมต่อโดยตรง

โซลูชันที่ 2

แอปพลิเคชันตัวรับส่งสัญญาณ QSFP+ 40Gbps ในลิงก์สวิตช์ Ethernet โดยใช้สายแพตช์ไฟเบอร์ LC แบบคู่, ขั้วต่อ ODF แบบ MPO ถึง LC/UPC และสายแพตช์ MPO ถึง MPO แบบ 8 คอร์พร้อมการเชื่อมต่อโครงสร้างสายเคเบิล

โซลูชันที่ 3

แอปพลิเคชันตัวรับส่งสัญญาณ QSFP+ 40Gbps ในลิงก์สวิตช์ Ethernet โดยใช้สายแพตช์ไฟเบอร์ LC แบบคู่และขั้วต่อ ODF (Optical Distribution Frame) แบบ MPO ถึง LC/UPC พร้อมการเชื่อมต่อโครงสร้างสายเคเบิล
