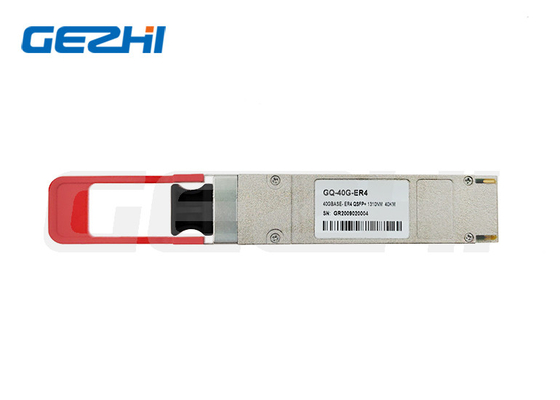

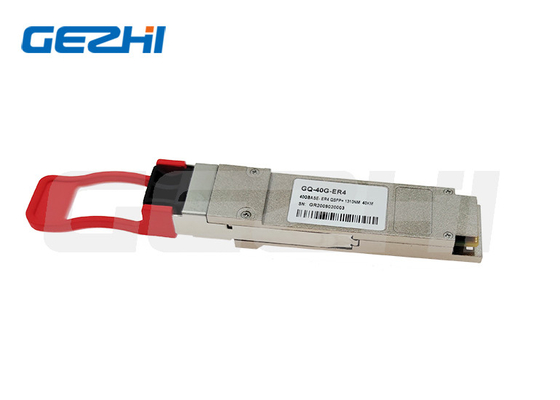

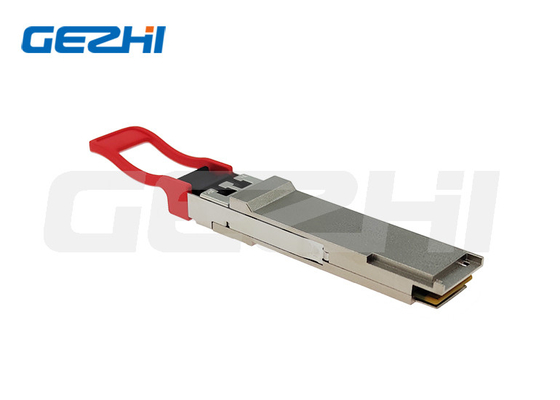

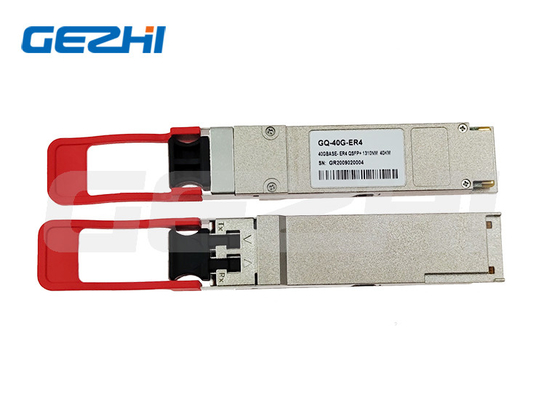

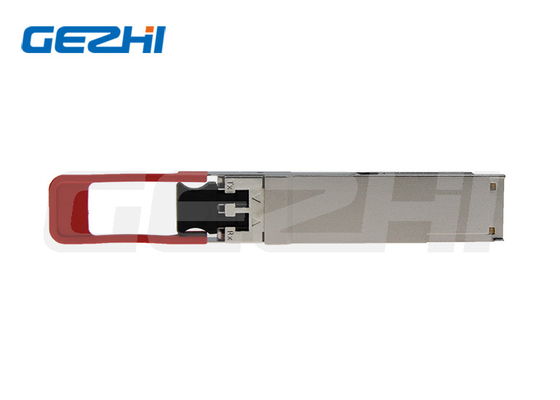

QSFP-40G-ER4 สอดคล้องกับ 40G QSFP+ เทรนไซเวอร์ 1310NM 40KM DOM Dual LC

คําอธิบายสินค้า

Gezhi QSFP+-40G-ER4 ได้ถูกออกแบบมาสําหรับศูนย์ข้อมูลและ Enterprise wide-area interconnection โมดูล QSFP+ นี้ให้ความเร็วสูง ความช้าต่ําและการเชื่อมต่อทางแสงที่น่าเชื่อถือสําหรับการจําหน่ายบริการภายในภูมิภาคพื้นที่กว้างและการสื่อสารที่ไร้ขอบเขต.

โมดูล QSFP+ นี้เท่ากับ Cisco QSFP-40G-ER4 ด้วยการทํางานร่วมกันได้ดีเยี่ยมบนสวิตช์ซีรีส์ Cisco Catalyst 9600

มันมีความสอดคล้องอย่างเต็มที่กับข้อตกลง MSA ของอุตสาหกรรมสําหรับ 40GBASE-ER4 โดยใช้เทคโนโลยี WDM เพื่อจับคู่คลื่น CWDM 10Gbps จํานวน 4 ตัวเป็นเส้นทางทางออปติก 40Gbps 1310NM This QSFP+ module is made up of four CWDM DFB TOSA and APD ROSA for enough link budget to 40KM transmission over single mode fiber with LC duplex connectors and an QSFP+ Interface for port contact with switches, เซอร์เวอร์และ NIC ด้วยฟังก์ชัน DOM/DDM ที่ติดตั้งไว้ การบํารุงรักษาเครือข่ายสามารถติดตามสถานะการทํางานของมัน เช่น อุณหภูมิการทํางาน โวลเตชั่น กระแสความคัดค้านและพลังงาน TX สําหรับการวินิจฉัยและการปรับระบบเครือข่าย.

ลักษณะ

ปัจจัยรูปแบบ QSFP+ ที่ติดต่อได้ร้อน
4 ช่อง โมดูลทรานซีเวอร์แบบ Full-Duplex
เลเซอร์ CWDM DFB ไม่เย็น 4x และ APD ROSA
อินเตอร์เฟซไฟฟ้า XLPPI
ติดตาม QSFP MSA, IEEE 802.3bm 40GBASE-ER4 และ OTN OTU3
อัตราการส่งข้อมูลสูงสุด 44Cbps
ระยะทางถึง 40 กิโลเมตรบน SMF
18งบประมาณการสูญเสียการใส่ลิงค์ 0.5dB
การบริโภคพลังงาน < 3.5W
เครื่องเก็บ LC แบบ Duplex
ระยะอุณหภูมิห้องทํางาน 0 °C ถึง 70 °C
พลังงานพลังงาน 3.3V แบบเดียว
สอดคล้องกับ RoHS (ไร้หมึก)

หลักเกณฑ์

40GBASE-ER4 Ethernet ลิงค์
- OTN OTU3/OTU3el/OTU3e2

ปริมาตร

40Gbps QFP+ LR4, ER4 โมดูลตัวรับแสง

การแก้ไข 1

40Gbps QSFP + แอปพลิเคชั่นตัวรับใน Ethernet Switch Link โดย LC duplex fiber patchcord กับ Direct Connect Cabling

การแก้ไขที่ 2

40Gbps QSFP + แอปพลิเคชั่นตัวรับใน Ethernet Switch ลิงค์โดย LC duplex fiber patchcord, MPO ไปยัง LC / UPC เครื่องเชื่อม ODF และ 8core MPO ไปยัง MPO patchcord ด้วยการเชื่อมต่อสายเคเบิลที่สร้างขึ้น

การแก้ไข 3

40Gbps QSFP + แอปพลิเคชั่นตัวรับใน Ethernet Switch Link โดย LC duplex fiber patchcord และ MPO ไปยัง LC / UPC เครื่องเชื่อม ODF (Optical Distribution Frame)กับการเชื่อมต่อสายเคเบิลแบบกระบวนการ
