| Brand Name: | GEZHI |
| เลขรุ่น: | GZ-FWDM |
คําอธิบายสินค้า:

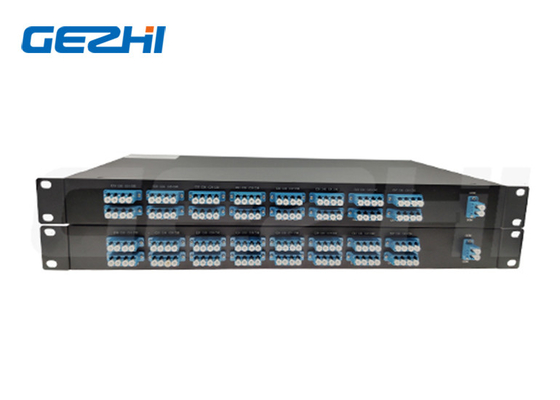

เครื่องกรอง DWDM Mux Demux Multiplexer หลายช่อง 40CH พร้อม 1RU 19 "
DWDM 40CH พร้อมอินเตอร์เฟซแอดป์เตอร์ออปติกอล LC / UPC เฉพาะตัว 1RU 19 " แร็คบรรจุ Mux + Demux ภายใน ITU ช่อง 21-591x40 Filter DWDM Mux Demux เป็นผลิตภัณฑ์อิสระ 40 ช่องในกรอบ 1RU ที่คอมแพคท็อตที่สามารถจําหน่ายขยายความยาวคลื่นหนาแน่น (DWDM) และ demultiplexingด้วยสัดส่วนสัญญาณต่อเส้นใยที่หนาแน่น 40CH Filter DWDM mux demux เหมาะสําหรับการขนส่งสัญญาณไฟเบอร์ออปติกระยะไกลใช้มันในการ multiplex และขนส่งสัญญาณจํานวนมากของรูปแบบต่าง ๆ.
ลักษณะ
◆การ ปก ปก ช่อง ทาง ใหญ่
◆ใช้ฟิล์มบางกรอง
◆การ เสีย เสีย ที่ ขึ้น อยู่ กับ การ สะดุด สาย ต่ํา
◆ความสามารถของมัลติเพล็กเซอร์และเดมัลติเพล็กเซอร์ในเฟรมเดียว
การใช้งาน
◆ระบบ WDM ความหนาแน่น
◆การเข้าถึง / เครือข่ายธุรกิจ
◆CATV สายเชื่อมต่อไฟเบอร์ออปติก
◆เครือข่ายรถไฟใต้ดิน
ปริมาตรเทคนิค
| ปริมาตร | รายละเอียด | หน่วย | ความคิดเห็น | ||
| นาที | แม็กซ์ | ||||
| ช่องทาง input | 1 | ||||
| ช่องออก | 48 | 32,40. 44. 48 ช่องว่าง | |||
| ระยะทางช่อง | 100 | กิโลกรัม | |||
| ช่องผ่านมาตรฐาน | - 12 คน5 | 12.5 | กิโลกรัม | ||
| ความแม่นยําของความยาวคลื่น | - 50 | 50 | pm | เทียบกับ ITU Grid | |
| ความกว้างแบนด์บิด 1dB |
0.2 ((G) 0.4 ((F) |
nm |
ประเภทกระบวนการหรือชั้นบนเรียบ
|
||
| ความกว้างแบนด์ 3dB |
0.4 ((G) 0.6 ((F) |
nm | |||
| I.L | 4.5 | dB | กรณีที่เลวร้ายที่สุดใน ITU passband | ||
| อีล ยูนิ | 1 | dB | |||
| Ripple | 0.7 | dB | ความแตกต่างของความสูญเสียในระยะผ่าน ITU | ||
| PDL | 0.5 | dB | ค่าสูงสุดในระยะผ่าน ITU | ||
| เสียงข้ามติด | 25 | dB | กรณีที่เลวร้ายที่สุดใน ITU passband | ||
| สายเสียงข้ามที่ไม่ติดกัน | 30 | dB | กรณีที่เลวร้ายที่สุดใน ITU passband | ||
| คอร์สทอคทั้งหมด | 22 | dB | คอมมูเลท ครอสทอคของช่องอื่น ๆ ทั้งหมด | ||
| ผลกําไรเสีย | 40 | dB | |||
| พลังงานแสงต่อเนื่องสูงสุด | 250 | mW | พลังไฟฟ้าออนไลน์สูงสุด | ||
| การกระจายสี ((CD) | - 20 | +20 | ps/nm | ||
| PMD | 0.5 | ps | |||
การวาดเครื่องกล
ขนาดบรรจุ 120mm X 70mm X 10mm สําหรับ Mux / Demux
