| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | สวิตช์ออปติคัล 1 × N (N≤8) |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| Payment Terms: | T / T, เวสเทิร์นยูเนี่ยน |
อินเทอร์เฟซ RS232 และอีเทอร์เน็ตบนแร็ค 1×N(N≤8) สวิตช์ออปติคัล
รายละเอียดสินค้า
1X8 Optical Switches Rack Mount ช่วยให้สามารถเชื่อมต่อแบบอัตโนมัติและทำซ้ำได้ของเส้นใยทั่วไปหนึ่งเส้นถึง 8 จำนวนของเส้นใยเอาต์พุตหรืออินพุตสวิตช์ออปติคัลทั้งหมดเป็นแบบสองทิศทางและสามารถใช้ได้ในทิศทาง 1x8 หรือ 8x1สามารถเลือกสวิตช์ออปติคอลแบบติดตั้งบนแร็คได้ด้วยตนเองจากแผงด้านหน้าหรือควบคุมผ่านพอร์ต RS232, พอร์ตอีเทอร์เน็ตสวิตช์ไฟเบอร์ออปติกนี้มีให้เลือกในขนาด 1xN สูงสุด 1x128
ยกเว้นโหมดเดี่ยว 1260~1650nm (1310/1550) GEZHI Photonics ยังผลิต 460nm , 630nm , 780nm , 850nm , 980nm , 1064nm หรือสวิตช์ออปติคัลแบบกำหนดเองนอกจากนี้ยังมีสวิตช์ไฟเบอร์ออปติกที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ เช่น 105/125um, 400um เป็นต้น
|
แอพพลิเคชั่น ฟิต การวัดอัตโนมัติ การตรวจสอบระยะไกลเครือข่ายออปติคัล ระบบตรวจสอบและบำรุงรักษาสายเคเบิล |
คุณสมบัติ การสูญเสียการแทรกต่ำและการสลับที่รวดเร็ว SerialNet ความน่าเชื่อถือสูง ความเสถียรสูง จอ LCD การควบคุม RS232 และการจัดการระยะไกลอีเทอร์เน็ต |
ข้อมูลการสั่งซื้อ OSW-XxX-X-XX-X-XX-XX-XX-XX
| อสส | โหมด | ความยาวคลื่น | บรรจุุภัณฑ์ | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของไฟเบอร์ | ตัวเชื่อมต่อ |
|
1x4 1x8 1x16 1x32 1x64 1x128 S=ความจำเพาะ |
ส=เอสเอ็ม ม=มม |
85=850นาโนเมตร 13=1310นาโนเมตร 15=1550นาโนเมตร 85/13=850/1300 13/15=1310/1550นาโนเมตร 460นาโนเมตร 780นาโนเมตร 980นาโนเมตร S=ระบุ |
1U=1U ตัวยึดแร็ค 2U=2U ตัวยึดแร็ค 3U=3U ตัวยึดแร็ค 4U=4U ตัวยึดแร็ค S=ระบุ |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=ระบุ |
AC=เดี่ยว 85~265V DC=เดี่ยว 36~72V AA=คู่ 85~265V DD=ดูอัล 36~72V AD=AC85~265V+DC36~75V |
00=ไม่มี FP=เอฟซี/ยูพีซี FA=เอฟซี/เอพีซี SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=ระบุ |
ดัชนีทางเทคนิค
| พารามิเตอร์ | หน่วย | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| ช่วงความยาวคลื่น | นาโนเมตร | 1260~1650 หรือกำหนดเอง | |||||||
| การทดสอบความยาวคลื่น | นาโนเมตร | 1310/1550 หรือกำหนดเอง | |||||||
| การสูญเสียการแทรก (สูงสุด) | เดซิเบล | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| ส่งคืนการสูญเสีย | เดซิเบล | SM ≥ 50 | |||||||
| ครอสทอล์ค | เดซิเบล | ≤-70 | |||||||
| พีดีแอล | เดซิเบล | ≤0.05 | |||||||
| ดับเบิลยูดีแอล | เดซิเบล | ≤0.25 | |||||||
| ทีดีแอล | เดซิเบล | ≤0.20 | |||||||
| การทำซ้ำ | เดซิเบล | ≤0.02 | |||||||
| เวลาเปลี่ยน | นางสาว | ≤10 (ช่องที่อยู่ติดกัน) | |||||||
| พลังงานแสง | เมกะวัตต์ | ≤500 | |||||||
| ประเภทไฟเบอร์ | อืม | 9/125 | |||||||
| ตัวเชื่อมต่อ | / | FC, SC, LC, ST, SMA หรือกำหนดเอง | |||||||
| มอนิเตอร์พอร์ต | / | RJ45 & RS232 หรือกำหนดเอง | |||||||
| แหล่งจ่ายไฟทำงาน (แบบปลั๊ก) | วี | AC:220V (50/60Hz) หรือ DC:36V~72V | |||||||
| อุณหภูมิในการทำงาน | ℃ | -10~+60 | |||||||
| อุณหภูมิในการจัดเก็บ | ℃ | -40~+85 | |||||||
| ขนาดตัวยึดแร็ค | มม | การปรับแต่ง 1U L483XW230XH44.5 (สูงสุด 16 ช่องสัญญาณ) | |||||||
|
ปรับแต่ง 2U L483XW230XH89 (สูงสุด 36 ช่อง) ได้ การปรับแต่ง 2U L483XW350XH89 (สูงสุด 64 ช่อง) สามารถใช้ได้ |
|||||||||
| ปรับแต่ง 3U L483XW350XH133.5 (สูงสุด 128 ช่อง) ได้ | |||||||||
| 4U L483XW350XH178 (สูงสุด 256 ช่องสัญญาณ) ปรับแต่งได้ | |||||||||

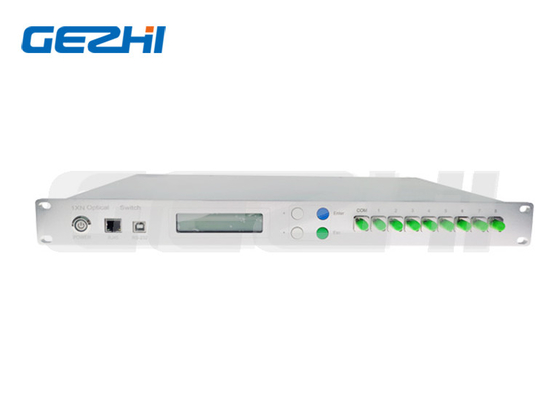

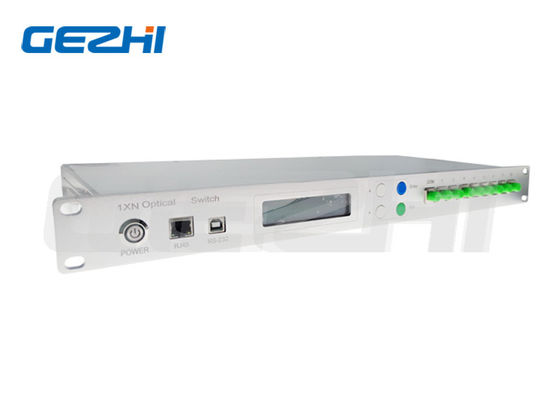

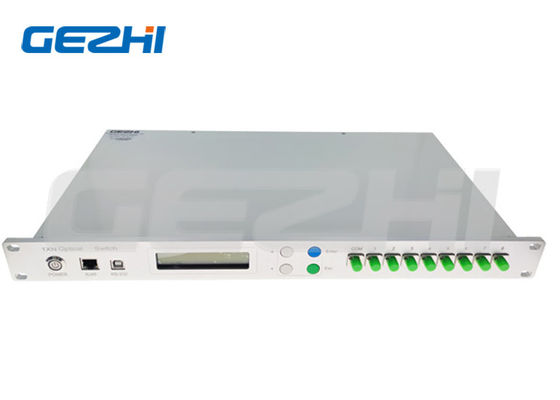

แผงด้านหน้า

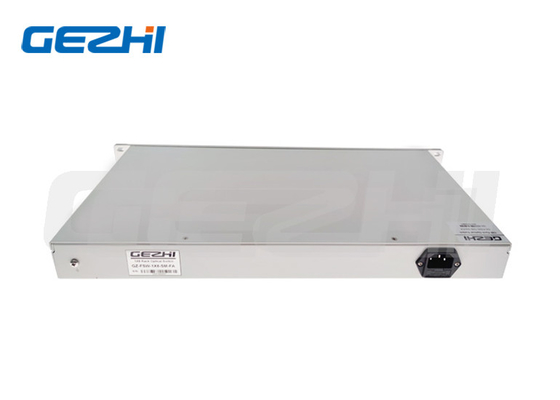

กลับแผงหน้าปัด
|
|
