| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | สวิตช์ออปติคอล 1x128 |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| Payment Terms: | T / T, เวสเทิร์นยูเนี่ยน |
ไฟเบอร์ออปติกสวิตช์ เวลาเปลี่ยนอย่างรวดเร็ว สวิตช์ออปติคัล 1x128 พร้อมจอแสดงผล LCD
รายละเอียดสินค้า
สวิตช์ออปติคัล 1x128 ที่ติดตั้งบนแร็คประกอบด้วยพอร์ตไฟเบอร์ออปติกอินพุตและเอาต์พุต 128 พอร์ต ซึ่งสามารถเลือกส่ง เปลี่ยนเส้นทาง หรือบล็อกพลังงานออปติกในสายส่งไฟเบอร์ออปติกออปติคัลสวิตช์เหล่านี้เป็นแบบสองทิศทางและสามารถใช้ได้ในทิศทาง 1x128 หรือ 128x1สวิตช์ใยแก้วนำแสงได้รับการออกแบบมาสำหรับเครือข่ายการสื่อสารใยแก้วนำแสงและเครื่องมือวัด
แผงกั้นด้านหน้าสามารถติดตั้งได้กับ FC/APC, FC/UPC, SC/APC, SC/UPC, LC/APC, LC/UPC, ST/APC, ST/UPC, MPO เป็นต้น โดยปกติแล้ว 2RU 19 นี้ ” ที่ยึดแร็คสามารถติดตั้ง 1x24, 1x32, 1x48, 1x64 หรือสวิตช์ออปติคัลแบบกำหนดเองได้
แอพพลิเคชั่น
ฟิต
ดูแลระบบ
การตรวจสอบสายเคเบิลการตรวจสอบระยะไกลเครือข่ายออปติคัล
การวัดอัตโนมัติ
คุณสมบัติ
สามารถตั้งค่าช่องและช่วงเวลาของการสแกนอัตโนมัติได้
แผงแสดงผล LEDการแสดงผลด้วยภาพ การใช้งานที่สะดวก
SerialNet ความน่าเชื่อถือสูง ความเสถียรสูง
ส่งสัญญาณโปร่งใสความเสถียรและความน่าเชื่อถือสูง
RS232 Control และ RJ45 Ethernet Remote Management
ดัชนีทางเทคนิค
| พารามิเตอร์ | หน่วย | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| ช่วงความยาวคลื่น | นาโนเมตร | 1260~1650 หรือกำหนดเอง | |||||||
| การทดสอบความยาวคลื่น | นาโนเมตร | 1310/1550 หรือกำหนดเอง | |||||||
| การสูญเสียการแทรก (สูงสุด) | เดซิเบล | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| ส่งคืนการสูญเสีย | เดซิเบล | SM ≥ 50 | |||||||
| ครอสทอล์ค | เดซิเบล | ≤-70 | |||||||
| พีดีแอล | เดซิเบล | ≤0.05 | |||||||
| ดับเบิลยูดีแอล | เดซิเบล | ≤0.25 | |||||||
| ทีดีแอล | เดซิเบล | ≤0.20 | |||||||
| การทำซ้ำ | เดซิเบล | ≤0.02 | |||||||
| เวลาเปลี่ยน | นางสาว | ≤10 (ช่องที่อยู่ติดกัน) | |||||||
| พลังงานแสง | เมกะวัตต์ | ≤500 | |||||||
| ประเภทไฟเบอร์ | อืม | 9/125 | |||||||
| ตัวเชื่อมต่อ | / | FC, SC, LC, ST, SMA หรือกำหนดเอง | |||||||
| มอนิเตอร์พอร์ต | / |
RJ45 & RS232 หรือกำหนดเอง |
|||||||
| แหล่งจ่ายไฟทำงาน (แบบปลั๊ก) | วี | AC:220V (50/60Hz) หรือ DC:36V~72V | |||||||
| อุณหภูมิในการทำงาน | ℃ | -10~+60 | |||||||
| อุณหภูมิในการจัดเก็บ | ℃ | -40~+85 | |||||||
| ขนาดตัวยึดแร็ค | มม | การปรับแต่ง 1U L483XW230XH44.5 (สูงสุด 16 ช่องสัญญาณ) | |||||||
|
ปรับแต่ง 2U L483XW230XH89 (สูงสุด 36 ช่อง) ได้ การปรับแต่ง 2U L483XW350XH89 (สูงสุด 64 ช่อง) สามารถใช้ได้ |
|||||||||
| ปรับแต่ง 3U L483XW350XH133.5 (สูงสุด 128 ช่อง) ได้ | |||||||||
| 4U L483XW350XH178 (สูงสุด 256 ช่องสัญญาณ) ปรับแต่งได้ | |||||||||
ข้อมูลการสั่งซื้อ OSW-XxX-X-XX-X-XX-XX-XX-XX
| อสส | โหมด | ความยาวคลื่น | บรรจุุภัณฑ์ | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของไฟเบอร์ | ตัวเชื่อมต่อ |
|
1x4 1x8 1x16 1x32 1x64 1x128 S=ความจำเพาะ |
ส=เอสเอ็ม ม=มม |
85=850นาโนเมตร 13=1310นาโนเมตร 15=1550นาโนเมตร 85/13=850/1300 13/15=1310/1550นาโนเมตร S=ระบุ |
1U=1U ตัวยึดแร็ค 2U=2U ตัวยึดแร็ค 3U=3U ตัวยึดแร็ค 4U=4U ตัวยึดแร็ค S=ระบุ |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=ระบุ |
AC=เดี่ยว 85~265V DC=เดี่ยว 36~72V AA=คู่ 85~265V DD=ดูอัล 36~72V AD=AC85~265V+DC36~75V |
00=ไม่มี FP=เอฟซี/ยูพีซี FA=เอฟซี/เอพีซี SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=ระบุ |
แผงเพื่ออธิบาย

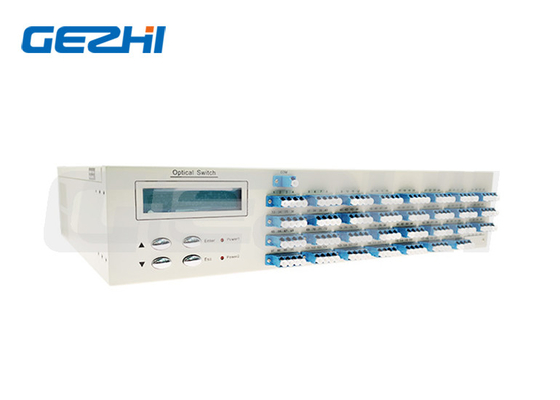

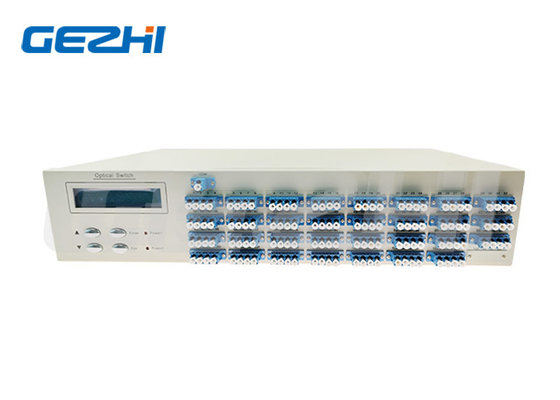

1x128 ไฟเบอร์ออปติคอลสวิตช์แผงด้านหน้าของตู้แร็ค
พลังงาน: สวิตช์หลักของแหล่งจ่ายไฟ
RJ45:อินเทอร์เฟซการจัดการเครือข่ายการสื่อสาร ;
RS-232: Rs- อินเทอร์เฟซแบบอนุกรม ;อินเทอร์เฟซการสื่อสารแบบอนุกรม RS232;
LCD:อุปกรณ์ที่แสดงข้อมูลโดยตรง
▲: กุญแจเลื่อนขึ้น;▼: ปุ่มเลื่อนลง;ป้อน: คีย์เพื่อกำหนด;
Esc: คีย์เพื่อยกเลิก;
com,1~128:อินเตอร์เฟสไฟเบอร์

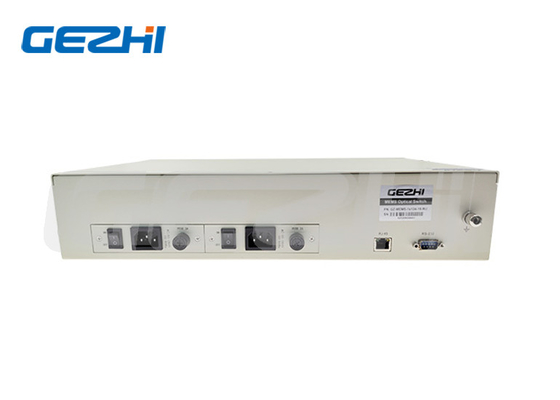

1x128 ไฟเบอร์ออปติกสวิตช์แผงด้านหลังแร็คเมาท์
AC:85~265V: อินเตอร์เฟซสายไฟ;
เปิด/ปิด: สวิตช์หลักของแหล่งจ่ายไฟ ;
การตั้งค่าเริ่มต้น
ที่อยู่:01
RS-232:อัตราบอด:9600;บิตข้อมูล:8 บิต;บิตหยุด: 1 บิต;พาริตีบิต:ไม่มี;
RJ45: IP:192.168.1.100 ;พอร์ท:5000;TCP/IP:เซิร์ฟเวอร์ TCP และ UDP
(พอร์ตคงที่:18888)
โปรโตคอลการสื่อสาร:
“_”:ขีดเส้นใต้
1x128 Fiber Optical Switch เส้นทางออปติคอล Rackmount
โปรโตคอลการสื่อสารทั้งหมดเป็นตัวพิมพ์ใหญ่
อุปกรณ์ดำเนินการตามคำสั่งในแต่ละครั้ง
"<" เป็นคำสั่งเริ่มต้น;">" เป็นคำสั่งสิ้นสุด
|
|
