| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | เมทริกซ์สวิตช์ออปติคัล |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T / T, เวสเทิร์นยูเนี่ยน |

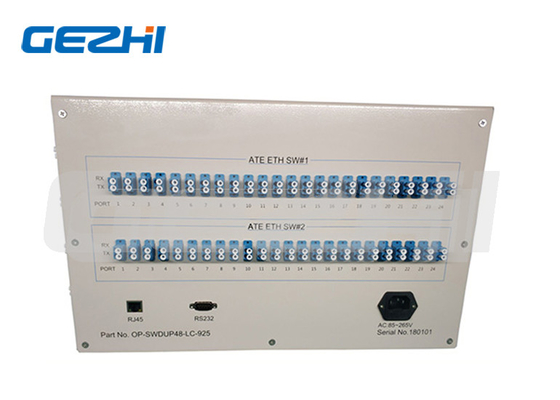

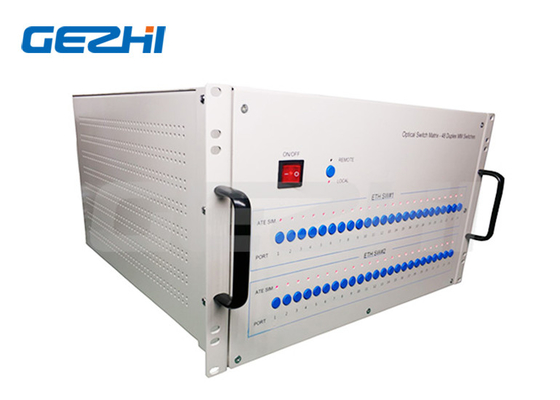

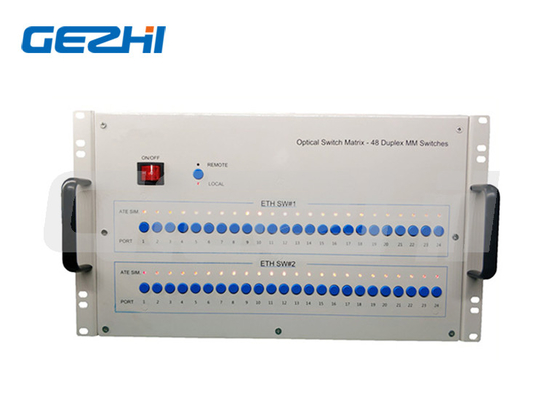

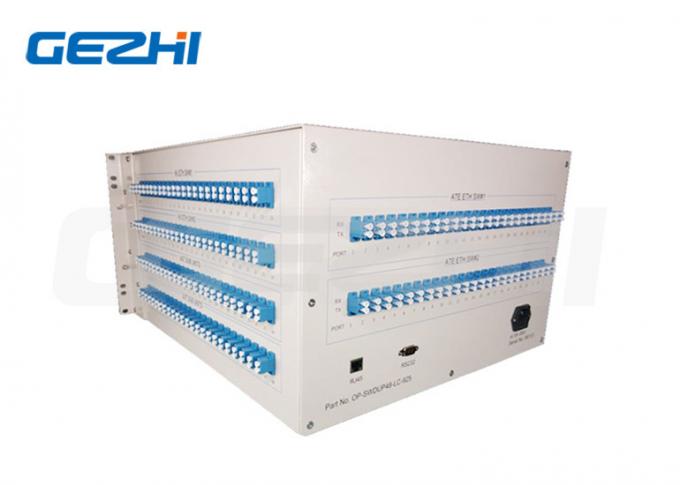

เมทริกซ์สวิตช์ออปติคัลประสิทธิภาพสูง 48*2x4 สำหรับการวัดอัตโนมัติ
คำอธิบาย
48 ชิ้น 2x4 (D1x2) แท่นวางสวิตช์ออปติคัล
สวิตช์ออปติคัลนี้เป็นอุปกรณ์ควบคุมเส้นทางแสงชนิดหนึ่งเล่นเส้นทางแสงควบคุมและแปลงเส้นทางแสง48-D1X2-U ประกอบด้วย 48 ชิ้นของสวิตช์เส้นทางแสงแบบซิงโครนัส 2x4 ที่รวมกันของสวิตช์ออปติคัลเชิงกลสวิตช์ควบคุมเส้นทางแสงสวิตช์แบบออปติคอลสามารถเป็นปุ่ม 48 ปุ่มบนแผงควบคุมนอกจากนี้ยังสามารถผ่านโหมดการสื่อสารพอร์ตอนุกรม RS-232 ระยะสั้น หรือการสื่อสารอีเธอร์เน็ต RJ45 ระยะไกลโดยการส่งโปรแกรมควบคุมคำสั่งควบคุมสวิตช์เส้นทางแสงสถานะอุปกรณ์ของเส้นทางแสงโดยไฟสีเขียวและไฟสีแดงแสดงเส้นทางแสง
คุณสมบัติ
SerialNet ความน่าเชื่อถือสูง ความเสถียรสูง
แผงแสดงผล LEDการแสดงผลด้วยภาพ การใช้งานที่สะดวก
ส่งสัญญาณโปร่งใสความเสถียรและความน่าเชื่อถือสูง
สามารถตั้งค่าช่องและช่วงเวลาของการสแกนอัตโนมัติได้
RS232 Control และ RJ45 Ethernet Remote Management
แอพพลิเคชั่น
ฟิต
การวัดอัตโนมัติ
ระบบตรวจสอบและบำรุงรักษาสายเคเบิลเครือข่ายระยะไกลของเครือข่ายออปติคัล
ดัชนีทางเทคนิคสวิตช์ออปติคัลเมทริกซ์
| พารามิเตอร์ | หน่วย | 48*2x4 |
| ช่วงความยาวคลื่น | นาโนเมตร | 1260~1650 หรือกำหนดเอง |
| การทดสอบความยาวคลื่น | นาโนเมตร | 1310/1550 หรือกำหนดเอง |
| การสูญเสียการแทรก (สูงสุด) | เดซิเบล | ≤1.5 |
| ส่งคืนการสูญเสีย | เดซิเบล | SM ≥ 50 |
| ครอสทอล์ค | เดซิเบล | ≤-55 |
| พีดีแอล | เดซิเบล | ≤0.05 |
| ดับเบิลยูดีแอล | เดซิเบล | ≤0.25 |
| ทีดีแอล | เดซิเบล | ≤0.20 |
| การทำซ้ำ | เดซิเบล | ≤0.02 |
| เวลาเปลี่ยน | นางสาว | ≤10 (ช่องที่อยู่ติดกัน) |
| พลังงานแสง | เมกะวัตต์ | ≤500 |
| ประเภทไฟเบอร์ | อืม | 9/125 |
| ตัวเชื่อมต่อ | / | FC, SC, LC, ST, SMA หรือกำหนดเอง |
| มอนิเตอร์พอร์ต | / | RJ45 & RS232 หรือกำหนดเอง |
| แหล่งจ่ายไฟทำงาน (แบบปลั๊ก) | วี | AC:220V (50/60Hz) หรือ DC:36V~72V |
| อุณหภูมิในการทำงาน | ℃ | -10~+60 |
| อุณหภูมิในการจัดเก็บ | ℃ | -40~+85 |
| ขนาดตัวยึดแร็ค | มม | 6U:483x500x267mm |
ข้อมูลการสั่งซื้อสวิตช์ออปติคัลเมทริกซ์ OSW-XxX-X-XX-X-XX-XX-XX-XX
| อสส | โหมด | ความยาวคลื่น | บรรจุุภัณฑ์ | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของไฟเบอร์ | ตัวเชื่อมต่อ |
|
48*2x4 S=ความจำเพาะ |
ส=เอสเอ็ม ม=มม |
85=850นาโนเมตร 13=1310นาโนเมตร 15=1550นาโนเมตร 85/13=850/1300 13/15=1310/1550นาโนเมตร S=ระบุ |
1U=1U ตัวยึดแร็ค 2U=2U ตัวยึดแร็ค 3U=3U ตัวยึดแร็ค 4U=4U ตัวยึดแร็ค S=ระบุ |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=ระบุ |
AC=เดี่ยว 85~265V DC=เดี่ยว 36~72V AA=คู่ 85~265V DD=ดูอัล 36~72V AD=AC85~265V+DC36~75V |
00=ไม่มี FP=เอฟซี/ยูพีซี FA=เอฟซี/เอพีซี SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=ระบุ |
|
|
