| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | GZ-1x3-RWM |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| Delivery Time: | 5-8 วันทำการ |
| Payment Terms: | T / T, เวสเทิร์นยูเนี่ยน |
ภาพรวมผลิตภัณฑ์ของโมดูล Raman WDM 1x3

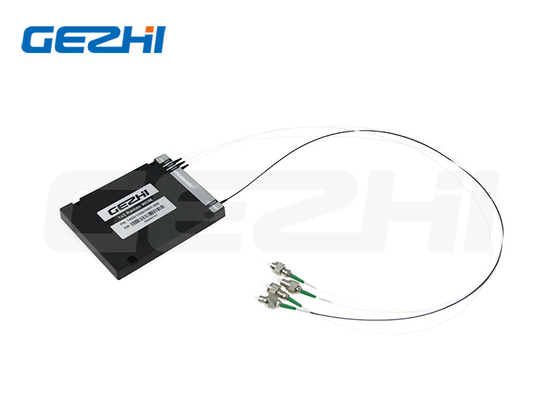

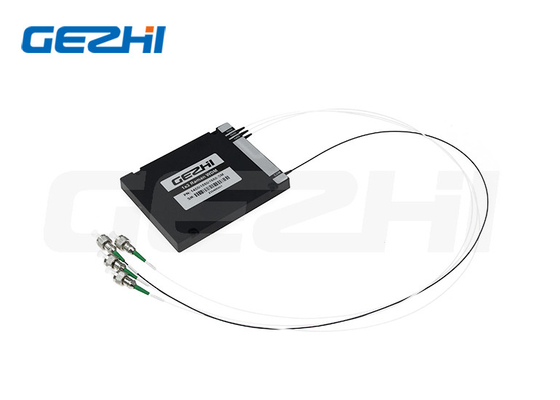

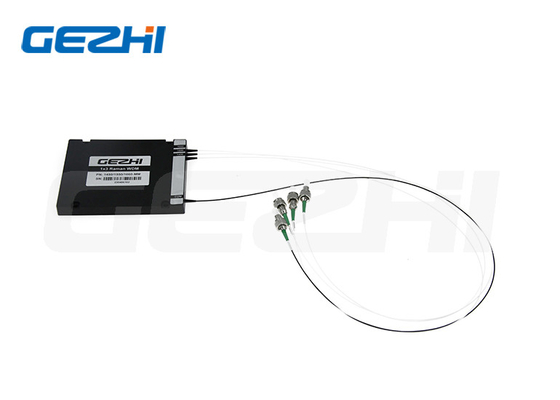

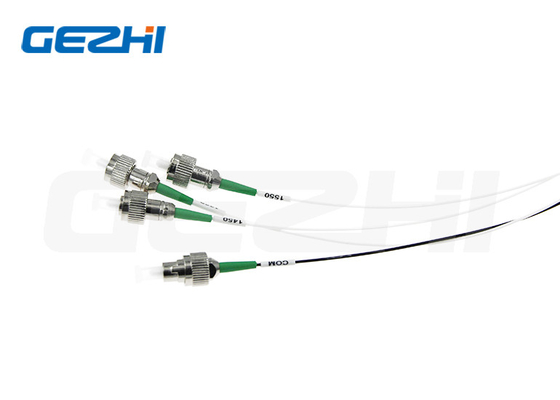

1450/1550 / 1660nm 1x3 โมดูล Raman WDM พร้อมกล่อง ABS
โมดูล Raman WDM
โมดูล Raman Wavelength Division Multiplexer (Raman WDM) ผลิตขึ้นโดยใช้เทคโนโลยีตัวกรองฟิล์มบาง ซึ่งใช้ในการแยกและรวมความยาวคลื่นสัญญาณที่แตกต่างกันที่ 1450nm, 1550nm และ 1660nm (หรือ 1650nm)Raman Filter WDM ที่มีการสูญเสียการแทรกต่ำและลักษณะการแยกสูงใช้กันอย่างแพร่หลายในระบบ Raman DTS หรือระบบทดสอบหรือวัดไฟเบอร์อื่นๆ
คุณสมบัติและการใช้งานของ1x3 โมดูล Raman WDM
คุณสมบัติ:
Telcordia GR1221 เป็นไปตาม RoHS
เส้นทางออปติคอลปราศจากอีพ็อกซี่และเสถียรภาพทางความร้อนที่ดีเยี่ยม
การสูญเสียการแทรกต่ำและการแยกสูง
passband กว้างและแบน
การใช้งาน:
การทดสอบ FTTX บนบรรทัด
ระบบ WDM
เครือข่ายองค์กร
ข้อมูลจำเพาะของ 1x3 โมดูล Raman WDM
| พารามิเตอร์ | หน่วย | ค่า | |||
| ความยาวคลื่นปฏิบัติการ | นาโนเมตร | 1450/1550/1660 | |||
| ความยาวคลื่นศูนย์กลาง | นาโนเมตร | 1450 | 1550 | 1650 | |
| แบนด์วิธ | นาโนเมตร | 1260-1500 | 1535-1565 | 1600-1670 | |
| การสูญเสียการแทรก | เดซิเบล | ≤1.4 | |||
| การแยก (ช่องที่อยู่ติดกัน) | เดซิเบล | ≥60 | ≥45 | ≥60 | |
| พีดีแอล | เดซิเบล | ≤0.2 | |||
| พม | ปล | ≤0.2 | |||
| ทิศทาง | สถานะโสด | เดซิเบล | ≥50 | ||
| หลายโหมด | เดซิเบล | ≥35 | |||
| ส่งคืนการสูญเสีย | สถานะโสด | เดซิเบล | ≥45 | ||
| หลายโหมด | เดซิเบล | ≥35 | |||
| พลังงานแสง | เมกะวัตต์ | ≤500 | |||
| ช่วงอุณหภูมิในการทำงาน | ℃ | -10 ถึง 70 | |||
| ช่วงอุณหภูมิในการทำงาน | ℃ | -40 ถึง +85 | |||
| บรรจุภัณฑ์ (ยาว x กว้าง x สูง) | มม | 100 x 80 x 10 | |||
สภาพแวดล้อมการทดสอบ
|
|
|
| พิมพ์ | ข้อกำหนดแพ็คเกจ | ประเภทไฟเบอร์ |
ไฟเบอร์ เส้นผ่านศูนย์กลาง |
ไฟเบอร์ ความยาว |
ตัวเชื่อมต่อ |
| RWM =โมดูล WDM โรมัน | A1 =กล่อง ABS 100x80x10mm A2 =กล่อง ABS 120x80x18mm X=อื่นๆ |
S9 =9/125 M5 =50/125 M6 =62.5/125 |
25 = 250um 90=900um 20 = 2.0 มม 30 = 3.0 มม X=อื่นๆ |
05 =0.5ม 10 = 1.0 ม 15=1.5ม X=อื่นๆ |
00 =ไม่มี LP =LC/UPC LA = LC/APC SP = SC/UPC SA = SC / APC FP =เอฟซี/ยูพีซี เอฟเอ = เอฟซี/เอพีซี X=อื่นๆ |
|
|
