| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | GZ-4P-Circulator |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| เวลาจัดส่ง: | 5-8 work days |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union |
ภาพรวมผลิตภัณฑ์ของวงจรหมุนเวียนแสง 4 พอร์ต

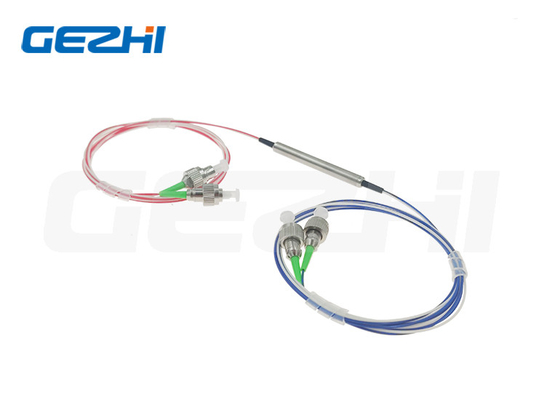

ไฟเบอร์ออปติก 4 พอร์ต 1550nm Circulator สำหรับระบบ CATV
ไฟเบอร์ออปติกหมุนเวียน
วงจรหมุนเวียนแบบออปติคอล 4 พอร์ตเป็นวงจรหมุนเวียนชนิดพิเศษที่มีหนึ่งอินพุต (พอร์ต 1) หนึ่งเอาต์พุต (พอร์ต 4) และพอร์ตทั่วไปสองพอร์ต (พอร์ต 2&3)ไฟจะผ่านพอร์ต 1 ไปยังพอร์ต 2 ที่พอร์ต 2 ไฟที่เข้ามาจะถูกนำทางไปยังพอร์ต 3 เป็นเอาต์พุต ในขณะที่อินพุตทั้งหมดจากพอร์ต 3 จะถูกส่งต่อไปยังพอร์ต 4 เป็นเอาต์พุต
เมื่อเทียบกับวงจรหมุนเวียน 3 พอร์ต อุปกรณ์สี่พอร์ตมีพอร์ตสองทิศทางเพิ่มเติมหนึ่งพอร์ตดังนั้นจึงสามารถใช้เพื่อสร้างระบบย่อยใยแก้วนำแสงที่มีความยืดหยุ่นมากขึ้นหรือซับซ้อนมากขึ้น เช่น โมดูลเพิ่ม/ปล่อย โมดูล mux/demux ตัวแยกหลายพอร์ตแบบสองทิศทาง เราเตอร์ออปติคัล WDM เป็นต้น
คุณสมบัติและการใช้งานของ 4 Port Optical Circulator
คุณสมบัติ:
การทำงานสี่พอร์ต
แถบกว้าง (+/-30nm ที่ 1310nm หรือ 1550nm)
การแยกสูง
PDL ต่ำ
เส้นทางออปติคอลฟรีอีพ็อกซี่
การใช้งาน:
เพิ่ม / วางระบบ WDM
ระบบสื่อสารสองทิศทาง
ระบบชดเชยการกระจายแสง
ข้อมูลจำเพาะของ วงจรหมุนเวียนแสง 4 พอร์ต
| พารามิเตอร์ | พี เกรด | |
| ความยาวคลื่นการทำงาน (นาโนเมตร) | 1310±30 หรือ 1550±30 หรือ 1585±30 | |
| การแยก (เดซิเบล) | ทั่วไป | 0.6 |
| ขีดสุด | 0.8 | |
| การแยกทั่วไป (dB) | ≥50 | |
| การแยกขั้นต่ำ (dB) | ≥40 | |
| ครอสทอล์ค (dB) | ≥50 | |
| การสูญเสียขึ้นอยู่กับโพลาไรซ์ (dB) | <0.15 | |
| การกระจายโหมดโพลาไรซ์ | <0.1 | |
| การสูญเสียกลับ (dB) | ≥50 | |
| การจัดการพลังงาน (mW) | 500 | |
| อุณหภูมิในการทำงาน (℃) | -10~+75 | |
| ขนาดบรรจุภัณฑ์ (มม.) | Φ5.5xL50 หรือ Φ5.5xL63 | |
สภาพแวดล้อมการทดสอบ
|
|
|
|
