| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | ระบบหมุนเวียนแสง 3 พอร์ต |
| MOQ: | 1 ชิ้น |
| ราคา: | US$59-US$118 |
| เงื่อนไขการจ่ายเงิน: | ที/ที, เวสเทิร์นยูเนี่ยน |

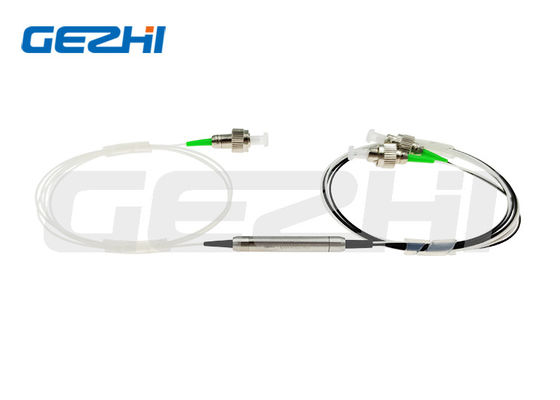

วงจรแสงสะท้อนกลับต่ำแบบ 3 พอร์ตพร้อมขั้วต่อ FC
รายละเอียดสินค้า
วงจรแสงของ Gezhi มีการใช้งานมากมายในวงจรแสงและระบบสื่อสารแสงเพื่อเปลี่ยนเส้นทางสัญญาณแสงสองทิศทางไปยังพอร์ตที่แตกต่างกัน
วงจรแสงเป็นส่วนประกอบใยแก้วนำแสงพิเศษที่สามารถใช้แยกสัญญาณแสงที่เดินทางในทิศทางตรงกันข้ามในใยแก้วนำแสง ซึ่งเทียบได้กับการทำงานของวงจรไฟฟ้า วงจรแสงเป็นอุปกรณ์สามพอร์ตที่ออกแบบมาเพื่อให้แสงที่เข้าสู่พอร์ตใด ๆ ออกจากพอร์ตถัดไป ซึ่งหมายความว่าหากแสงเข้าสู่พอร์ต 1 จะถูกปล่อยออกมาจากพอร์ต 2 แต่หากแสงที่ปล่อยออกมาบางส่วนสะท้อนกลับไปยังวงจรแสง แสงนั้นจะไม่หลุดออกมาจากพอร์ต 1 แต่จะออกทางพอร์ต 3
การใช้งาน
การมัลติเพล็กซ์แบบเพิ่ม-ลด
เซ็นเซอร์ใยแก้วนำแสง
ระบบส่งสัญญาณสองทิศทาง
การปั๊มแบบสองทิศทาง
อุปกรณ์ชดเชยการกระจายสีแบบอินไลน์
คุณสมบัติ
การสูญเสียการแทรกต่ำ
PDL ต่ำ
การแยกช่องสัญญาณสูง
แพ็คเกจขนาดกะทัดรัด
ความน่าเชื่อถือและความเสถียรสูง
คุ้มค่า
ข้อมูลจำเพาะ
| พารามิเตอร์ | เกรด P | |
| การกำหนดค่า | พอร์ต 1 ไปยังพอร์ต 2 ไปยังพอร์ต 3 | |
| ความยาวคลื่นการทำงาน (nm) | 1310±30 หรือ 1550±30 หรือ 1585±30 | |
| การแยก (dB) | ทั่วไป | 0.6 |
| สูงสุด | 0.8 | |
| การแยกทั่วไป (dB) | ≥50 | |
| การแยกขั้นต่ำ (dB) | ≥40 | |
| การพูดคุยข้าม (dB) | ≥50 | |
| การสูญเสียขึ้นอยู่กับโพลาไรเซชัน (dB) | <0.15 | |
| การกระจายโหมดโพลาไรเซชัน | <0.1 | |
| การสูญเสียผลตอบแทน (dB) | ≥50 | |
| การจัดการพลังงาน (mW) | 500 | |
| อุณหภูมิการทำงาน (℃) | -10~+75 | |
| ขนาดแพ็คเกจ (มม.) | Φ5.5xL50 หรือ Φ5.5xL63 | |
แผนภาพการใช้งาน
ตามที่แสดงในภาพ: วงจรแสงจะอยู่ที่ปลายทั้งสองของใยแก้วนำแสง วงจรแสงแต่ละตัวทำหน้าที่เพิ่มสัญญาณในทิศทางหนึ่งขณะลบสัญญาณในอีกทิศทางหนึ่ง ดูตัวอย่างทางด้านซ้าย
วงจรแสงสามารถใช้ส่งสัญญาณแสงผ่านใยแก้วนำแสงเดียวในสองทิศทางได้
|
|
