| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | ระบบหมุนเวียนแสง 3 พอร์ต |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T / T, เวสเทิร์นยูเนี่ยน |

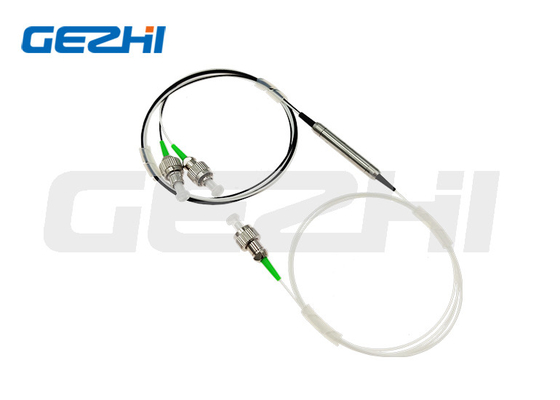

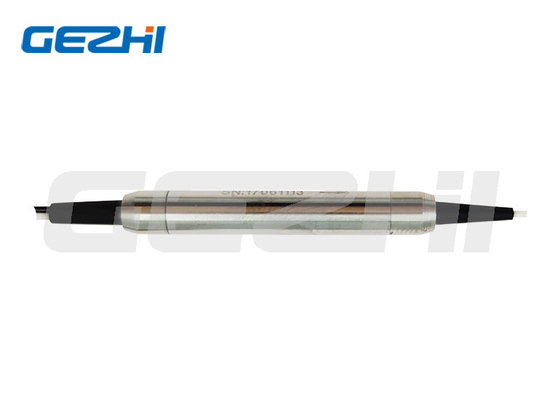

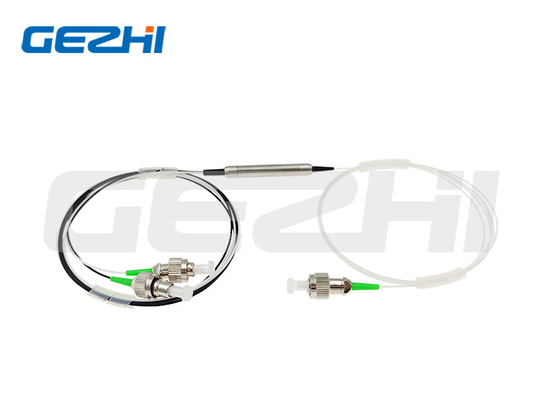

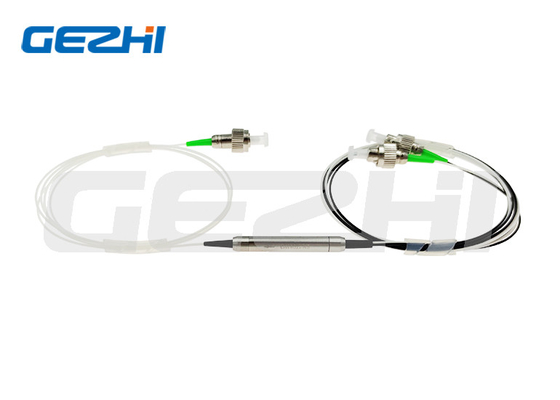

วงจรออปติคอลหมุนเวียนต่ำ 3 พอร์ตโมดูลไฟเบอร์พร้อมตัวเชื่อมต่อ FC
รายละเอียดสินค้า
เครื่องหมุนเวียนแสงของ Gezhi มีการใช้งานมากมายในวงจรออปติกและระบบสื่อสารด้วยแสงสำหรับเปลี่ยนทิศทางสัญญาณออปติกแบบสองทิศทางไปยังพอร์ตต่างๆ
เครื่องหมุนเวียนแสงเป็นส่วนประกอบใยแก้วนำแสงแบบพิเศษที่สามารถใช้ในการแยกสัญญาณแสงที่เดินทางในทิศทางตรงกันข้ามในใยแก้วนำแสง คล้ายกับการทำงานของวงจรหมุนเวียนอิเล็กทรอนิกส์เครื่องหมุนเวียนแสงเป็นอุปกรณ์สามพอร์ตที่ออกแบบมาให้แสงเข้าสู่พอร์ตใด ๆ ที่ออกจากพอร์ตถัดไปซึ่งหมายความว่าหากแสงเข้าสู่พอร์ต 1 แสงนั้นจะถูกปล่อยออกมาจากพอร์ต 2 แต่หากแสงบางส่วนที่ปล่อยออกมาถูกสะท้อนกลับไปยังวงจรหมุนเวียน แสงจะไม่ออกมาจากพอร์ต 1 แต่จะออกจากพอร์ต 3 แทน
แอพพลิเคชั่น
Add-Drop มัลติเพล็กซ์
ไฟเบอร์เซนเซอร์
ระบบส่งสัญญาณแบบสองทิศทาง
สูบน้ำแบบสองทิศทาง
อุปกรณ์ชดเชยการกระจายตัวของสีในสายเชื่อมต่อ
คุณสมบัติ
การสูญเสียการแทรกต่ำ
PDL ต่ำ
การแยกช่องสัญญาณสูง
แพ็คเกจกะทัดรัด
ความน่าเชื่อถือและความเสถียรสูง
คุ้มค่า
ข้อมูลจำเพาะ
| พารามิเตอร์ | พี เกรด | |
| การกำหนดค่า | พอร์ต 1 ถึงพอร์ต 2 ถึงพอร์ต 3 | |
| ความยาวคลื่นการทำงาน (นาโนเมตร) | 1310±30 หรือ 1550±30 หรือ 1585±30 | |
| การแยก (เดซิเบล) | ทั่วไป | 0.6 |
| ขีดสุด | 0.8 | |
| การแยกทั่วไป (dB) | ≥50 | |
| การแยกขั้นต่ำ (dB) | ≥40 | |
| ครอสทอล์ค (dB) | ≥50 | |
| การสูญเสียขึ้นอยู่กับโพลาไรซ์ (dB) | <0.15 | |
| การกระจายโหมดโพลาไรซ์ | <0.1 | |
| การสูญเสียกลับ (dB) | ≥50 | |
| การจัดการพลังงาน (mW) | 500 | |
| อุณหภูมิในการทำงาน (℃) | -10~+75 | |
| ขนาดบรรจุภัณฑ์ (มม.) | Φ5.5xL50 หรือ Φ5.5xL63 | |
แผนภาพการใช้งาน
ตามภาพ: Circulator ตั้งอยู่ที่ปลายทั้งสองของเส้นใยCirculator แต่ละตัวทำหน้าที่เพิ่มสัญญาณในทิศทางเดียวในขณะที่ลบสัญญาณในทิศทางอื่นดูตัวอย่างทางด้านซ้าย
สามารถใช้ Circulator เพื่อส่งสัญญาณแสงผ่านเส้นใยเดี่ยวในสองทิศทาง
วิดีโอ
วิดีโอ
|
|
