| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | GZ-แดง/น้ำเงิน WDM |
| MOQ: | 1 |
| ราคา: | Get Latest Price |
| Delivery Time: | 2~7วันทำการ |

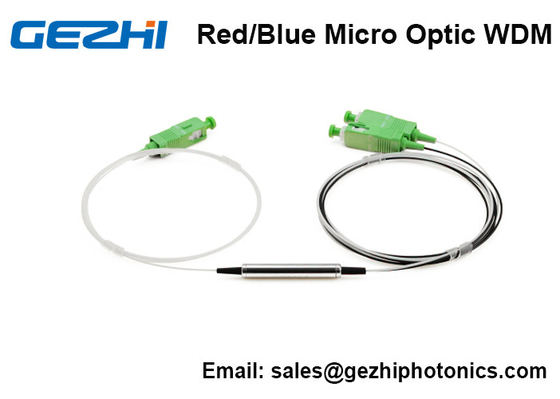

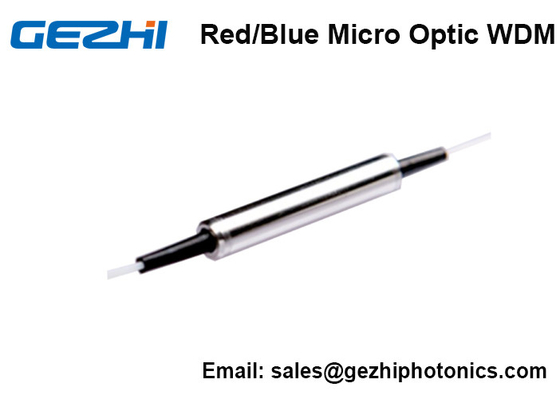

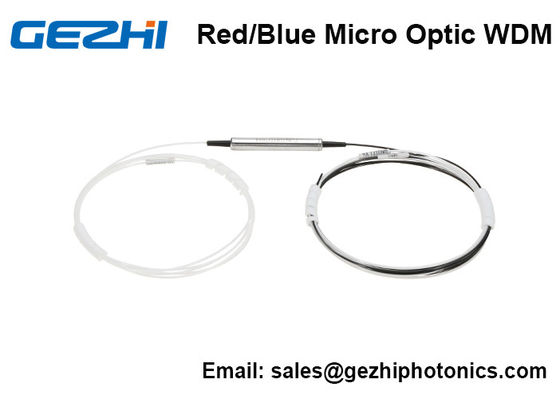

Micro-Optic WDM 3 port C Band Red/Blue filter ในระบบ DWDM
GEZHI 1x2 DWDM Red/Blue Band Filter เป็นอุปกรณ์ไมโครออปติกแบบพาสซีฟที่ใช้เทคโนโลยีฟิลเตอร์ฟิล์มบางที่มีความเสถียรต่อสิ่งแวดล้อมส่วนใหญ่ใช้เพื่อแยกหรือรวมสัญญาณความยาวคลื่นแถบสีแดงและสัญญาณความยาวคลื่นแถบสีน้ำเงินใน C Band ในระบบ DWDM แบบสองทิศทางแบบเส้นใยเดี่ยวและระบบขยายกำลังสูงส่วนประกอบมีลักษณะพิเศษด้วย passband กว้าง การสูญเสียการแทรกต่ำ การสูญเสียผลตอบแทนสูง เสถียรภาพด้านสิ่งแวดล้อมที่ดีเยี่ยม และความสามารถในการจัดการพลังงานสูง
ในโมดูล DWDM ซึ่งใช้ตัวกรองสีแดง/สีน้ำเงิน Mux อาจรวมกับ Demuxตัวอย่างเช่น Mux รวมแชนเนล DWDM ในแถบสีแดง ในขณะที่ Demux แยกแชนเนล DWDM ในแถบสีน้ำเงินการใช้ตัวกรองสีแดง/สีน้ำเงิน เราสามารถรวมช่องสัญญาณสีแดงและช่องรับสีน้ำเงินเข้ากับไฟเบอร์เส้นเดียวได้
คุณสมบัติ
แอปพลิเคชัน
ข้อมูลจำเพาะประสิทธิภาพ
| พิมพ์ | MWDM | ||
| ผ่านช่องสัญญาณความยาวคลื่น | นาโนเมตร | 1549.12~1562.83 (สีแดง) | 1530.13~1541.55 (สีน้ำเงิน) |
| ช่องสะท้อนแสง ความยาวคลื่น | นาโนเมตร | 1530.13~1541.55 (สีน้ำเงิน) | 1549.12~1562.83 (สีแดง) |
| ผ่านการสูญเสียการแทรกช่อง | เดซิเบล | ≤0.50 | |
| การสูญเสียการแทรกช่องสะท้อนแสง | เดซิเบล | ≤0.40 | |
| ช่องระลอก | เดซิเบล | ≤0.3 | |
| การแยกช่องทางที่อยู่ติดกัน | เดซิเบล | ≥30 | |
| การแยกช่องทางด่วน | เดซิเบล |
≥15
|
|
| พีดีแอล | เดซิเบล | ≤0.1 | |
| พม | PS/นาโนเมตร | ≤0.1 | |
| เสถียรภาพทางความร้อน | เดซิเบล/℃ | ≤0.005 | |
| ทิศทาง | เดซิเบล | ≥50 | |
| กลับขาดทุน | เดซิเบล | ≥45 | |
| การจัดการพลังงาน | เมกะวัตต์ | 300 | |
| อุณหภูมิในการทำงาน | ℃ |
-30~+80
|
|
| อุณหภูมิในการจัดเก็บ | ℃ | -40~+85 | |
| สูงสุดโหลดแรงดึง | เอ็น | 5 | |
| ขนาดแพ็คเกจ | มม | Φ5.5xL34(250um)/Φ5.5xL38(900um) | |
หมายเหตุ: 1. การสูญเสียการแทรกไม่รวมตัวเชื่อมต่อ ตัวเชื่อมต่อแต่ละตัวจะเพิ่มการสูญเสีย 0.2dB
2. ความยาวคลื่นอื่น ๆ สามารถทำได้ตามคำขอของลูกค้าตัวอย่างเช่น L-Band R/B, C/L Band
ข้อมูลการสั่งซื้อ
| ความยาวคลื่น | ข้อมูลจำเพาะของแพ็คเกจ | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของไฟเบอร์ | ความยาวไฟเบอร์ | ตัวเชื่อมต่อ |
| R/B=ความยาวคลื่นสีแดง/สีน้ำเงิน |
1= Φ5.5มม.×34มม 2=90×20×10มม 3=100×80×10.5 มม 4= 120×80×18 มม 5=140×115×18 มม 6=19”1U ตัวยึดแร็ค X=อื่นๆ |
9=9/125 X=อื่นๆ |
25=250um 90=900um 20=2.0มม 30=3.0มม X=อื่นๆ |
05=0.5ม 10=1.0ม 15=1.5ม X=อื่นๆ |
OO=ไม่มี FP=เอฟซี/พีซี FA=เอฟซี/เอพีซี SP=SC/พีซี SA=SC/APC STP=ST/พีซี STA=ST/APC LP=LC/พีซี LA=LC/APC X=อื่นๆ |
รูปภาพเพิ่มเติม:
|
|
