| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | อุปกรณ์ GZ-FWDM |
| MOQ: | 1 |
| ราคา: | Get Latest Price |
| เวลาจัดส่ง: | 2~7วันทำการ |

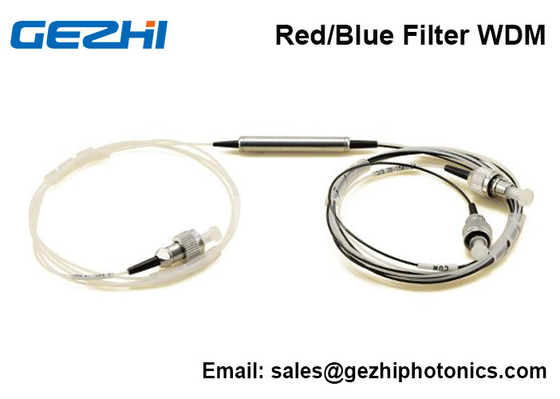

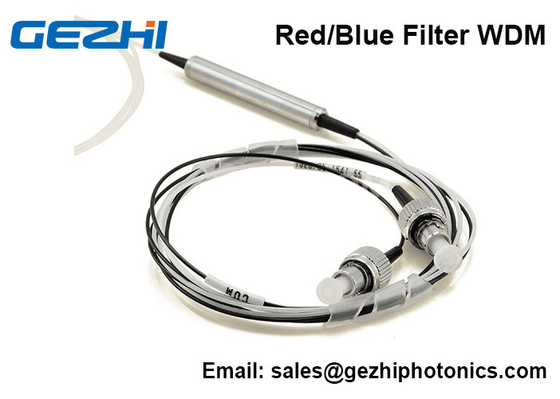

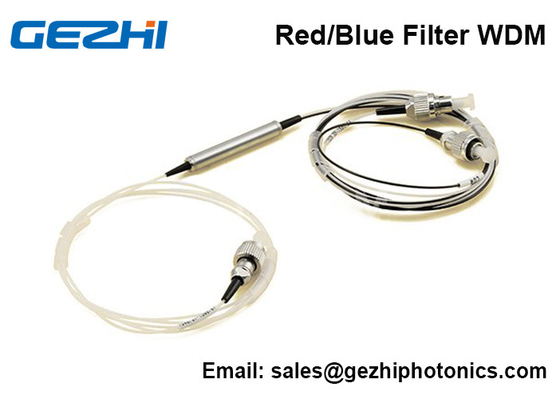

GEZHI DWDM Red/Blue filter เป็นอุปกรณ์กรองฟิล์มบางเป็นอุปกรณ์สามพอร์ตพอร์ตหนึ่งเรียกว่า "ทั่วไป"อีกสองพอร์ตเป็นท่อสำหรับ "แบนด์" สองความยาวคลื่น
สองแถบคือสีแดง (λ>1547 nm) และสีน้ำเงิน (λ<1543 nm)
แถบหนึ่งพาดผ่านขาสะท้อน และอีกแถบพาดผ่านขาผ่าน
|
อย่างไรก็ตาม โดยทั่วไปแล้ว อุปกรณ์จะใช้เป็น WDM แบบสองทาง (เช่น แบบสองทิศทาง)แถบหนึ่งถูกส่งไปยังขาร่วมในขณะที่แถบอื่น ๆ ถูกส่งมาจากขาทั่วไป(ดูตัวอย่างไดอะแกรม) ในโมดูล DWDM ซึ่งใช้ตัวกรองสีแดง/สีน้ำเงิน Mux อาจรวมกับ Demux
ตัวอย่างเช่น Mux รวมแชนเนล DWDM ในแถบสีแดง ในขณะที่ Demux แยกแชนเนล DWDM ในแถบสีน้ำเงินการใช้ตัวเติมสีแดง / น้ำเงิน เราสามารถรวมช่องสัญญาณสีแดงและช่องรับสีน้ำเงินเข้ากับไฟเบอร์เส้นเดียว |
ตัวอย่างของ WDM สีแดง/สีน้ำเงินในการใช้งานแบบสองทิศทาง |
คุณสมบัติแอปพลิเคชัน
Ø การสูญเสียการแทรกต่ำ Ø เครือข่าย WDM
Ø Wide Pass Band Ø การตรวจสอบสาย
Ø การแยกช่องสัญญาณสูง Ø การสื่อสารโทรคมนาคม
Ø ความน่าเชื่อถือสูง Ø เครื่องมือทดสอบ

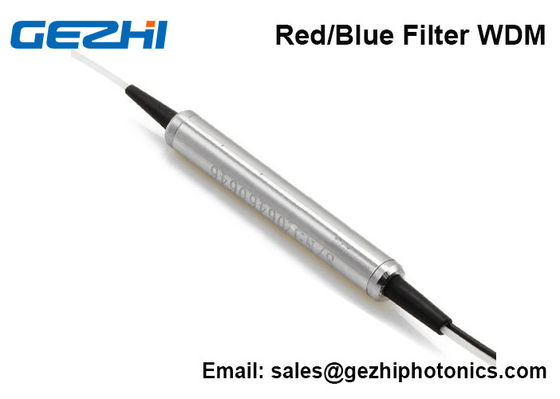

DWDM ตัวกรองแถบสีแดง/สีน้ำเงิน DWDM ตัวกรองแถบสีแดง/สีน้ำเงิน DWDM ตัวกรองแถบสีแดง/สีน้ำเงินที่มี
พร้อมท่อสแตนเลส พร้อมกล่อง Plastic ASB Package 19" 1RU Rack mount package
ข้อมูลจำเพาะประสิทธิภาพ
| พิมพ์ | เอฟดับบลิวดีเอ็ม | ||
| ผ่านช่องสัญญาณความยาวคลื่น | นาโนเมตร | 1547~1561 (สีแดง) | 1530~1543.2 (สีน้ำเงิน) |
| ช่องสะท้อนแสง ความยาวคลื่น | นาโนเมตร | 1530~154.2 (สีน้ำเงิน) | 1547~1561 (สีแดง) |
| ผ่านการสูญเสียการแทรกช่อง | เดซิเบล | ≤0.60 | |
| การสูญเสียการแทรกช่องสะท้อนแสง | เดซิเบล | ≤0.40 | |
| ช่องระลอก | เดซิเบล | ≤0.3 | |
| การแยกช่องทางที่อยู่ติดกัน | เดซิเบล | ≥30 | |
| การแยกช่องทางด่วน | เดซิเบล | ≥12 | |
| พีดีแอล | เดซิเบล | ≤0.1 | |
| พม | PS/นาโนเมตร | ≤0.1 | |
| ทิศทาง | เดซิเบล | ≥55 | |
| กลับขาดทุน | เดซิเบล | ≥50 | |
| การจัดการพลังงาน | เมกะวัตต์ | 300 | |
| อุณหภูมิในการทำงาน | ℃ | -5~+70 | |
| อุณหภูมิในการจัดเก็บ | ℃ | -40~+85 | |
| ขนาดแพ็คเกจ | มม | φ5.5x34 | |
หมายเหตุ: 1. สามารถปรับแต่งได้
2. การสูญเสียการแทรกไม่รวมตัวเชื่อมต่อแต่ละตัวเชื่อมต่อจะเพิ่มการสูญเสีย 0.2dB
3. ความยาวคลื่นอื่น ๆ สามารถทำได้ตามคำขอของลูกค้าตัวอย่างเช่น L-Band R/B, C/L Band
ข้อมูลการสั่งซื้อ
| ความยาวคลื่น | ข้อมูลจำเพาะของแพ็คเกจ | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของไฟเบอร์ | ความยาวไฟเบอร์ | ตัวเชื่อมต่อ |
| R/B=ความยาวคลื่นสีแดง/สีน้ำเงิน |
1= Φ5.5มม.×34มม 2=90×20×10มม 3=100×80×10.5 มม 4= 120×80×18 มม 5=140×115×18 มม 6=19”1U ตัวยึดแร็ค X=อื่นๆ |
9=9/125 X=อื่นๆ |
25=250um 90=900um 20=2.0มม 30=3.0มม X=อื่นๆ |
05=0.5ม 10=1.0ม 15=1.5ม X=อื่นๆ |
OO=ไม่มี FP=เอฟซี/พีซี FA=เอฟซี/เอพีซี SP=SC/พีซี SA=SC/APC STP=ST/พีซี STA=ST/APC LP=LC/พีซี LA=LC/APC X=อื่นๆ |
รูปภาพเพิ่มเติม
|
|
