| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | GZ-16CH CWDM |
| MOQ: | 1 |
| ราคา: | Get Latest Price |
| Delivery Time: | 2~7วันทำการ |
| Payment Terms: | T / T, Western Union, เพย์พาล |
อุปกรณ์แบบพาสซีฟ 1x16 CWDM Mux Demux สำหรับเครือข่าย WDM, ระบบ CATV.
รายละเอียดสินค้า
GEZHI Photonics นำเสนอหน่วย CWDM Mux-Demux และ Optical Add Drop Multiplexer (OADM) อย่างเต็มรูปแบบเพื่อให้เหมาะกับแอปพลิเคชันและโซลูชันเครือข่ายทุกประเภทบางส่วนที่พบมากที่สุดคือ: Gigabit & 10G Ethernet, SDH/SONET, ATM, ESCON, Fibre Channel, FTTx และ CATV
มัลติเพล็กเซอร์การแบ่งความยาวคลื่นหยาบของ GEZHI (CWDM Mux/Demux) ใช้เทคโนโลยีการเคลือบฟิล์มบางและการออกแบบที่เป็นกรรมสิทธิ์ของบรรจุภัณฑ์ไมโครออปติกพันธะโลหะที่ไม่ใช่ฟลักซ์ให้การสูญเสียการแทรกต่ำ การแยกช่องสัญญาณสูง วงผ่านกว้าง ความไวต่ออุณหภูมิต่ำ และเส้นทางออปติคอลที่ปราศจากอีพ็อกซี่
ผลิตภัณฑ์ CWDM Mux Demux ของเรารองรับการมัลติเพล็กซ์ได้ถึง 16 แชนเนลหรือแม้แต่ 18 แชนเนลบนไฟเบอร์เส้นเดียวเนื่องจากความต้องการการสูญเสียการแทรกต่ำในเครือข่าย WDM เราจึงสามารถเพิ่ม "ข้ามส่วนประกอบ" ในโมดูล CWDM Mux/Demux เพื่อลด IL เป็นตัวเลือกประเภทแพ็คเกจ CWDM Mux/Demux มาตรฐานประกอบด้วย: แพ็คเกจกล่อง ABS, แพ็คเกจ LGX และตัวยึดแร็ค 19” 1U
คุณสมบัติ
* การสูญเสียการแทรกต่ำ
* ช่วงความยาวคลื่นกว้าง
* ครอสทอล์คต่ำ
* เสถียรภาพสูง ความน่าเชื่อถือสูง
* ปราศจากอีพ็อกซี่บนเส้นทางแสง
* ล็อคและไม่ล็อค
แอพพลิเคชั่น
* การตรวจสอบสาย
* เครือข่าย WDM
* โทรคมนาคม
* แอปพลิเคชันมือถือ
* เครื่องขยายเสียงใยแก้วนำแสง
* เครือข่ายการเข้าถึง
พารามิเตอร์ทางเทคนิค
| พารามิเตอร์ | หน่วย | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| มิกซ์ | ดีมักซ์ | มิกซ์ | ดีมักซ์ | มิกซ์ | ดีมักซ์ | มิกซ์ | ดีมักซ์ | ||||
| ความยาวคลื่นของช่อง | นาโนเมตร | 1270~1610nm และ 1271~1611 | |||||||||
| ความแม่นยำของความยาวคลื่นตรงกลาง | นาโนเมตร | ±0.5 | |||||||||
| ระยะห่างช่อง | นาโนเมตร | 20 | |||||||||
| Channel Passband (@-0.5dB แบนด์วิดท์) | นาโนเมตร | >13 | |||||||||
| การสูญเสียการแทรก | เดซิเบล | 0.8 | 1.5 | 2.5&1.8 | 5.2 & 3.5 | ||||||
| ช่องระลอก | เดซิเบล | 0.3 | |||||||||
| การแยกตัว | ที่อยู่ติดกัน | เดซิเบล | ไม่มีข้อมูล | >30 | ไม่มีข้อมูล | >30 | ไม่มีข้อมูล | >30 | ไม่มีข้อมูล | >30 | |
| ไม่ติดกัน | เดซิเบล | ไม่มีข้อมูล | >40 | ไม่มีข้อมูล | >40 | ไม่มีข้อมูล | >40 | ไม่มีข้อมูล | >40 | ||
| ความไวต่ออุณหภูมิการสูญเสียความเฉื่อย | เดซิเบล/℃ | <0.005 | |||||||||
| การเปลี่ยนอุณหภูมิของความยาวคลื่น | นาโนเมตร/℃ | <0.002 | |||||||||
| การสูญเสียขึ้นอยู่กับโพลาไรเซชัน | เดซิเบล | <0.1 | |||||||||
| การกระจายโหมดโพลาไรซ์ | เดซิเบล | <0.1 | |||||||||
| ทิศทาง | เดซิเบล | >50 | |||||||||
| ส่งคืนการสูญเสีย | เดซิเบล | >45 | |||||||||
| การจัดการพลังงานสูงสุด | เมกะวัตต์ | 300 | |||||||||
| อุณหภูมิในการทำงาน | ℃ | -5~+75 | |||||||||
| อุณหภูมิในการจัดเก็บ | ℃ | -40~85 | |||||||||
| มิติแพ็คเกจ | มม | L100xW80xH10 | L141xW115xH18 | ||||||||

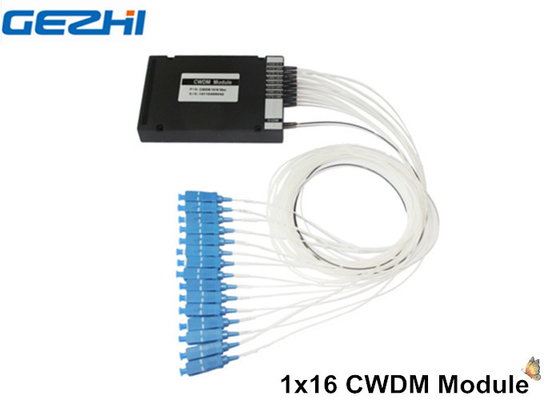

รูปภาพสินค้า
CWDM Mux Demux ระบบพาสซีฟ
ข้อมูลการสั่งซื้อ
| สวพ.FM91 | XX | เอ็กซ์ | XX | เอ็กซ์ | เอ็กซ์ | XX |
| จำนวนช่อง |
คอนฟิ -กูเรชั่น |
ช่องที่ 1 | ประเภทไฟเบอร์ | ความยาวไฟเบอร์ | ขั้วต่อเข้า/ออก | |
|
04=4 ช่อง 08=8 ช่อง 16=16 ช่อง 18=18 ช่อง N=N ช่อง |
M=มิกซ์ D=ดีมักซ์ O=โอดีเอ็ม |
27=1270นาโนเมตร …… 47=1470นาโนเมตร 49=1490นาโนเมตร …… 61=1610นาโนเมตร SS = พิเศษ |
1=ไฟเบอร์เปล่า 2 = 900um ท่อหลวม 3=2มม 4=3mmCable |
1=1ม 2=2ม S=ระบุ |
0=ไม่มี 1=เอฟซี/เอพีซี 2=เอฟซี/พีซี 3=SC/APC 4=เอสซี/พีซี 5=เซนต์ 6=ลค S=ระบุ |
|
|
