| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | โมดูล 1x4 CH CCWDM |
| MOQ: | 1 สำหรับโมดูล 1x4 CH CCWDM |
| ราคา: | Get Latest Price |
| Delivery Time: | 2~7วันทำการ |

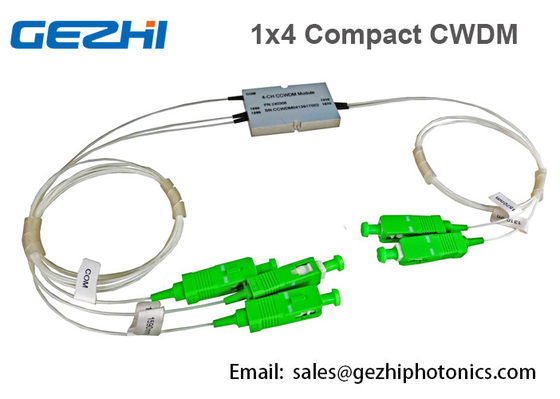

1x4 CH Optical CCWDM Mux / Demux Module ใน Passive Optical Network
GEZHI Photonics CCWDMs.มัลติเพล็กเซอร์แบบแบ่งความยาวคลื่นหยาบขนาดกะทัดรัดหรือ CCWDM เป็นโมดูลออปติคัลในตัวที่ออกแบบมาเพื่อปรับปรุงประสิทธิภาพออปติคัลอย่างมีนัยสำคัญ ในขณะที่ลดต้นทุนการผลิต ในแพ็คเกจที่มีขนาดน้อยกว่า 1/4 ของโมดูล CWDM ทั่วไป
CCWDM ของเรามีความแม่นยำและเสถียรภาพของความยาวคลื่นสูง การสูญเสียการแทรกต่ำ การแยกสูง การสูญเสียขึ้นอยู่กับโพลาไรซ์ต่ำ และเส้นทางออปติคัลที่ปราศจากอีพ็อกซี่CCWDM ที่ผ่านการรับรอง Telcordia 1209/1221 ของเราสร้างขึ้นบนแพลตฟอร์มออปติคัลแบบตั้งโต๊ะที่เป็นกรรมสิทธิ์ของ GEZHI Photonics และเราเชื่อว่ามันมีขนาดเล็กที่สุดในบรรดา CWDM ที่เทียบเคียงได้ด้วยระยะห่างของช่องสัญญาณที่ 20 นาโนเมตรและคุณสมบัติแบนด์พาสที่กว้าง ช่วยให้สามารถใช้งานดาต้าคอมหรือเครือข่ายโทรคมนาคมด้วยเลเซอร์ต้นทุนต่ำที่ไม่มีการระบายความร้อนCCWDM Mux/Demuxes เหล่านี้มีให้ใช้งานในสี่หรือแปดแชนเนล และมีพอร์ตขยายสำหรับระบบ 16 แชนเนล
คุณสมบัติ
แอพพลิเคชั่น
พารามิเตอร์:
| คำอธิบาย | หน่วย | นาที | ทั่วไป | สูงสุด | ||
| การสูญเสียช่องตัวเลือก | เดซิเบล | 0.8 | 1.0 | |||
| ผ่านความกว้างของแถบ | นาโนเมตร | 13 | ||||
| ความเรียบ | เดซิเบล | 0.3 | 0.5 | |||
| การแยกช่องทางที่อยู่ติดกัน | เดซิเบล | 30 | 35 | |||
| การแยกช่องที่ไม่ได้อยู่ติดกัน | เดซิเบล | 40 | 45 | |||
| ทิศทาง | เดซิเบล | 55 | ||||
| พีดีแอล | เดซิเบล | 0.2 | ||||
| พม | ปล | 0.2 | ||||
| สูงสุดพลัง | มิลลิวัตต์ | 300 | ||||
| การสูญเสียการแทรกช่องผ่าน | พี | เดซิเบล | 0.8 | 1.0 | ||
| ก | 1.0 | 1.5 | ||||
| ความยาวคลื่นของช่อง | นาโนเมตร |
1471 1491 1511 1531 1551 1571 1591 1611 สามารถเลือกได้ตามคำขอหรือ 4 ช่องใดก็ได้ระหว่าง 1260-1625 |
||||
| อุณหภูมิในการทำงาน | องศาเซลเซียส | 0 ~+70 | ||||
| อุณหภูมิในการจัดเก็บ | องศาเซลเซียส | -40 ~+85 | ||||
| บรรจุุภัณฑ์ | มม | 44(ย)X28(ก)X6(ส) | ||||
CWDM เปรียบเทียบ CCWDM
เป็นที่น่าสังเกตว่าแม้ว่าเทคโนโลยี CWDM จะไม่ได้รับความนิยมเป็นเวลานาน แต่เมื่อถึงเวลาที่ตราประทับเป็นที่ต้องการของ CWDM นักพัฒนาได้ "อัปเกรด" เทคโนโลยีเพื่อสร้างมัลติเพล็กเซอร์
ตรงกันข้ามกับเทคโนโลยีตัวกรอง CWDM เรียงซ้อนที่พิสูจน์แล้ว "แบบเก่า" มัลติเพล็กเซอร์ CWDM ขั้นสูงที่ผลิตโดยเทคโนโลยีระนาบ
เทคโนโลยีนี้เกี่ยวข้องกับการสร้างท่อนำคลื่นระนาบที่ซับซ้อน ซึ่งเสริมด้วยฟิลเตอร์ฟิล์มบางและคอลลิเมเตอร์อุปกรณ์มัลติเพล็กซ์ที่สร้างขึ้นโดยใช้เทคโนโลยีนี้เรียกว่ามัลติเพล็กเซอร์ CCWDM (CompactCWDM)
ภาพด้านบนเป็นโครงสร้างภายในของมัลติเพล็กเซอร์ CWDMทางด้านซ้าย - แบบคลาสสิกบนพื้นฐานของขั้นตอนการกรองมัลติเพล็กเซอร์ CWDM ด้านขวา - มัลติเพล็กเซอร์ CCWDM
มัลติเพล็กเซอร์ CCWDM ด้านบนไม่ได้รับความนิยมในตอนแรกเนื่องจากขนาดของมัน - ใหญ่กว่ากล่องไม้ขีดไฟเล็กน้อย
ผู้ให้บริการอินเทอร์เน็ตที่เป็นวิศวกรระวังอุปกรณ์ขนาดเล็กเช่นนี้ ซึ่งยิ่งไปกว่านั้น การแก้ไขในแผงแพตช์มาตรฐานยังทำได้ยาก
ขนาดเพจ:
ข้อมูลการสั่งซื้อ:
| CCWDM4+1- | XXXX- | X- | X- | XX- | X- | เอ็กซ์ |
|
|
ความยาวคลื่น | ระดับ | ประเภทผมเปีย | ความยาว | ตัวเชื่อมต่อ | บรรจุุภัณฑ์ |
|
1471 1491 1611 |
พี ก |
0 = ไฟเบอร์เปล่า 1=900um ท่อหลวม 2=สายเคเบิล 2 มม 3=สายเคเบิล 3 มม |
05=0.5ม 10=1.0ม 15=1.5ม |
0=ไม่มี 1=เอฟซี/พีซี 2=เอฟซี/เอพีซี 3=เอสซี/พีซี 4=SC/APC 5=ลค 6=อื่นๆ |
0=มาตรฐาน 1=เฉพาะ |
|
|
