| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | 1x8 ขนาดกะทัดรัด CWDM |
| MOQ: | 1 ชิ้นสำหรับ 1x8 Compact CWDM |
| ราคา: | Get Latest Price |
| Delivery Time: | 2~7วันทำการ |

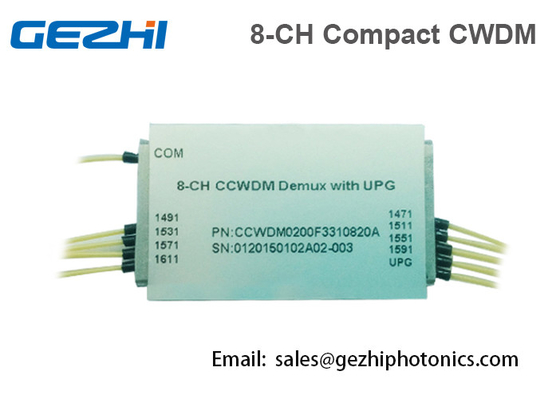

Fiber CCWDM Module 1x8 Channels ออปติคัลมัลติเพล็กเซอร์ขนาดเล็ก
Compact Coarse Wavelength Division Multiplexer (CCWDM) กำลังขยายแบนด์วิธของเครือข่ายการสื่อสาร Metro/AccessCCWDM ของ GEZHI Photonics ใช้เทคโนโลยีตัวกรองฟิล์มบางและบรรจุภัณฑ์ไมโครออปติกพันธะโลหะGEZHI โฟโตนิกส์ให้ CCWDM คุณภาพสูงพร้อมแบนด์วิธของช่องสัญญาณแบบแบน การกำหนดค่าช่องสัญญาณที่ยืดหยุ่น การสูญเสียการแทรกต่ำและการแยกสูงได้รับการออกแบบมาเพื่ออัพเกรดความจุได้อย่างง่ายดายเมื่อระบบเติบโตขึ้นผลิตภัณฑ์ทั้งหมดของ Fooxtek ปราศจากอีพ็อกซี่ในเส้นทางแสง
คุณสมบัติ
แอปพลิเคชัน
พารามิเตอร์:
| พารามิเตอร์ | ค่า | |||||||
| หมายเลขช่อง | 4 | 8 | 8(+E1) | 8(+E2) | ||||
| ความยาวคลื่นกลาง (นาโนเมตร) | 1270,1290...1610 หรือ 1271,1291...1611 | |||||||
| ผ่านวง (นาโนเมตร) | ช่อง | นาที. | +/-6.5 | |||||
|
อัปเกรด ท่าเรือ |
นาที. | - | 1310+/-50 | 1260~1457 | ||||
|
การแยกตัว(เดซิเบล) |
มิกซ์ |
ที่อยู่ติดกัน ช่อง |
นาที. | 30 | ||||
|
ไม่ใช่ที่อยู่ติดกัน ช่อง |
นาที. | 40 | ||||||
|
อัปเกรด ท่าเรือ |
นาที. | 15 | ||||||
| ดีมักซ์ |
ที่อยู่ติดกัน ช่อง |
นาที. | 30 | |||||
|
ไม่ใช่ ที่อยู่ติดกัน ช่อง |
นาที. | 40 | ||||||
|
อัปเกรด ท่าเรือ |
นาที. | 15 | ||||||
|
การแทรก การสูญเสีย (เดซิเบล) |
ช่อง | สูงสุด | 1.0 | 1.5 | 1.6 | 1.8 | ||
|
อัปเกรด ท่าเรือ |
สูงสุด | - | 1.2 | |||||
| Ripple in Pass Band (เดซิเบล) | สูงสุด | 0.3 | ||||||
| ทิศทาง (dB) | นาที. | 50 | ||||||
|
โพลาไรเซชัน การสูญเสียการพึ่งพา (dB) |
สูงสุด | 0.15 น | ||||||
|
โหมดโพลาไรซ์ การกระจายตัว (GD) ปล |
สูงสุด | 0.1 | ||||||
| การสูญเสียกลับ (dB) | นาที. | 45 | ||||||
| ประเภทไฟเบอร์ |
SMF-28 กำลังมา พร้อมท่อหลวม 900 มม |
|||||||
| ความยาวไฟเบอร์ (ม.) | 1.0+/-0.1 | |||||||
| การจัดการพลังงาน (mW) | สูงสุด | 500 | ||||||
| อุณหภูมิในการทำงาน(°ซ) | -10~+70 | |||||||
| อุณหภูมิในการจัดเก็บ(°ซ) | -40~+85 | |||||||
| ขนาดบรรจุภัณฑ์ (มม.) | L44xW28xH26 | |||||||
บันทึก:
1. ข้อกำหนดทั้งหมดรวมถึงผลกระทบของอุณหภูมิในการทำงานและสถานะโพลาไรซ์ทั้งหมด
2. ค่าที่อ้างอิงโดยไม่มีตัวเชื่อมต่อและการสูญเสียการแทรกสำหรับคู่ตัวเชื่อมต่อคือ 0.20dB (ทั่วไป) และ 0.30dB (สูงสุด)
3. ความยาวของไฟเบอร์รวมบูทยางและไม่รวมคอนเนคเตอร์
IL ทั่วไปมากกว่า -40 ถึง 85C ของ 8ch CCWDM
ขนาดเพจ:
แอปพลิเคชัน CCWDM บน FTTA
ข้อมูลการสั่งซื้อ:
| CCWDM8- | XXXX- | X- | X- | XX- | X- | เอ็กซ์ |
| ความยาวคลื่น | ระดับ | ประเภทผมเปีย | ความยาว | ตัวเชื่อมต่อ | บรรจุุภัณฑ์ | |
|
1471 1491 1611 |
พี ก |
0 = ไฟเบอร์เปล่า 1=900um ท่อหลวม 2=สายเคเบิล 2 มม 3=สายเคเบิล 3 มม |
05=0.5ม 10=1.0ม 15=1.5ม |
0=ไม่มี 1=เอฟซี/พีซี 2=เอฟซี/เอพีซี 3=เอสซี/พีซี 4=SC/APC 5=ลค 6=อื่นๆ |
0=มาตรฐาน 1=พิเศษ |
สายการผลิต
|
|
