4 ช่อง CWDM Mux Demux Photonics Duplex CWDM OADM สำหรับการรับส่งข้อมูลตะวันออกและตะวันตก

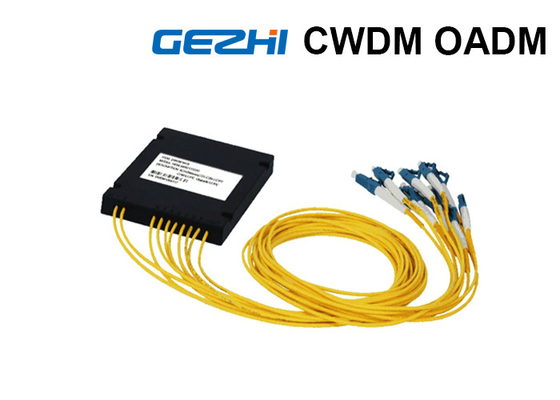

GEZHI Photonics Duplex CWDM OADM สำหรับการรับส่งข้อมูลตะวันออกและตะวันตก

โมดูล Duplex CWDM/AD เพิ่มความยาวคลื่น (มัลติเพล็กซ์) และดร็อป (ดีมัลติเพล็กซ์) ที่เลือกไว้ผ่านลิงก์ Duplex CWDM MUX & DEMUX แบบไฟเบอร์คู่สำหรับการรับส่งข้อมูลตะวันออกและตะวันตก

โมดูล GEZHI PHOTONICS CWDM OADM (CWDM/AD) คือ Course Wave Division Multiplexing (CWDM) Optical Add and Drop Multiplexers (OADM)"เพิ่ม" และ "ปล่อย" ในที่นี้หมายถึงความสามารถของอุปกรณ์ในการเพิ่มช่องสัญญาณความยาวคลื่นใหม่หนึ่งช่องหรือมากกว่าให้กับสัญญาณ WDM แบบหลายความยาวคลื่นที่มีอยู่ และเพื่อปล่อย (ลบ) ช่องสัญญาณอย่างน้อยหนึ่งช่อง ส่งสัญญาณเหล่านั้นไปยังเส้นทางเครือข่ายอื่น .

CWDM/AD เป็นมัลติเพล็กเซอร์แบบเพิ่ม/ลดแบบออปติคัลแบบพาสซีฟที่ออกแบบมาสำหรับแอปพลิเคชันการกำหนดค่าแบบจุดต่อจุด แบบวงแหวน หรือแบบบัส ซึ่งเป็นโซลูชันที่เหมาะสมที่สุดสำหรับความต้องการแบนด์วิธที่เพิ่มขึ้นในองค์กรและเครือข่ายการเข้าถึงเมืองใหญ่ และช่วยประหยัดค่าใช้จ่ายอย่างมากให้กับเครือข่าย ผู้ผลิตอุปกรณ์ช่วยให้สามารถพัฒนาระบบการเข้าถึงรถไฟใต้ดินที่มีต้นทุนต่ำกว่า จัดเตรียมได้ง่ายขึ้น และดำเนินการได้ง่ายขึ้น

ช่องสัญญาณที่เพิ่ม/ลดจะเชื่อมต่อกับตัวรับส่งสัญญาณ CWDM ของ GEZHI PHOTONICS ทางฝั่งอุปกรณ์ และเรายังมีการกำหนดค่าพอร์ตเสริม เช่น: Express Port, Monitor Port, 1310nm passband port และ 1550nm port สำหรับมัลติเพล็กเซอร์เหล่านี้ตามทางเลือกของลูกค้า

รายละเอียดแผงด้านหน้า



พอร์ตทั่วไป:

• อินพุตและเอาต์พุตของลำตัวในการจราจรทั้งด้านตะวันตกและตะวันออก
• มีตัวเชื่อมต่อ LC, SC, ST และ FC

B เพิ่ม/วางพอร์ตทางทิศตะวันตก:

• เพิ่มและวางทางทิศตะวันตก
• มีตัวเชื่อมต่อ LC, SC, ST และ FC
• เป็นไปตามมาตรฐาน ITU-T G.657A1 CWDM จาก 1270nm เป็น 1610nm โดยเพิ่มขึ้น 20nm

C เพิ่ม / วางพอร์ตทางทิศตะวันออก:

• เพิ่มและวางทางทิศตะวันออก
• มีตัวเชื่อมต่อ LC, SC, ST และ FC
• เป็นไปตามมาตรฐาน ITU-T G.657A1 CWDM จาก 1270nm เป็น 1610nm โดยเพิ่มขึ้น 20nm

บันทึก:
เค้าโครงจริงขึ้นอยู่กับประเภทตัวเชื่อมต่อที่เลือกรวมถึงปัจจัยอื่นๆอย่างไรก็ตาม โครงร่างหลักยังคงเหมือนเดิม เรายังมีการกำหนดค่าพอร์ตเพิ่มเติม เช่น: Express Port, Monitor Port, 1310nm passband port และ 1550nm port สำหรับมัลติเพล็กเซอร์เหล่านี้ตามที่ลูกค้าเลือก เมื่อใช้กับ 1310nm legacy SDH/SONET, CWDM wavelengths 1270, 1290 ไม่ควรใช้ , 1310, 1330 และ 1350nmเมื่อใช้กับ SDN/SONET รุ่นเก่า 1550nm ไม่ควรใช้ความยาวคลื่น CWDM 1510, 1530, 1550, 1570 และ 1590nm
