| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | GZ-8CH CWDM |
| MOQ: | 1 |
| ราคา: | Get Latest Price |
| Delivery Time: | 2~7วันทำการ |

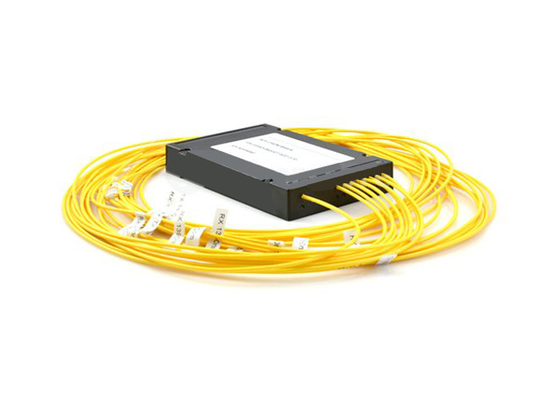

โมดูล CWDM Mux Demux 8 ช่อง 1470 ~ 161nm LC สำหรับระบบเครือข่ายการขนส่งด้วยแสง
GEZHI Photonics นำเสนอหน่วย CWDM Mux-Demux และ Optical Add Drop Multiplexer (OADM) อย่างเต็มรูปแบบเพื่อให้เหมาะกับแอปพลิเคชันและโซลูชันเครือข่ายทุกประเภทบางส่วนที่พบมากที่สุดคือ: Gigabit & 10G Ethernet, SDH/SONET, ATM, ESCON, Fibre Channel, FTTx และ CATV
มัลติเพล็กเซอร์การแบ่งความยาวคลื่นหยาบ 8 ช่องของ GEZHI Photonics (CWDM Mux/Demux) 1470~1610nm ตัวเชื่อมต่อ LC เส้นใยเดี่ยวในระบบเครือข่ายการขนส่งด้วยแสงใช้เทคโนโลยีการเคลือบฟิล์มบางและการออกแบบที่เป็นกรรมสิทธิ์ของบรรจุภัณฑ์ไมโครออปติกพันธะโลหะที่ไม่ใช่ฟลักซ์ให้การสูญเสียการแทรกต่ำ การแยกช่องสัญญาณสูง วงผ่านกว้าง ความไวต่ออุณหภูมิต่ำ และเส้นทางออปติคอลที่ปราศจากอีพ็อกซี่ผลิตภัณฑ์ CWDM Mux Demux ของเราให้บริการมัลติเพล็กซิ่งสูงสุด 16 แชนเนลหรือ 18 แชนเนลบนไฟเบอร์เส้นเดียว

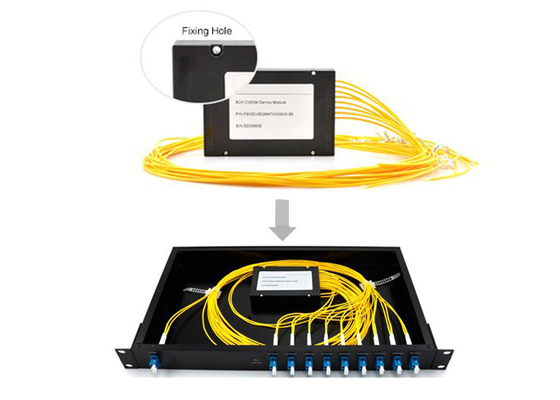

เนื่องจากความต้องการการสูญเสียการแทรกต่ำในเครือข่าย WDM เราจึงสามารถเพิ่ม "ข้ามส่วนประกอบ" ในโมดูล CWDM Mux/Demux เพื่อลด IL เป็นตัวเลือกประเภทแพ็คเกจ CWDM Mux/Demux มาตรฐานประกอบด้วย: แพ็คเกจกล่อง ABS, แพ็คเกจ LGX และตัวยึดแร็ค 19” 1U
คุณสมบัติ:
แอปพลิเคชัน
ข้อมูลจำเพาะ:
| พารามิเตอร์ | 4 ช่อง | 8 ช่อง | 16 ช่อง | ||||
| มิกซ์ | ดีมักซ์ | มิกซ์ | ดีมักซ์ | มิกซ์ | ดีมักซ์ | ||
| ความยาวคลื่นช่อง (นาโนเมตร) | 1270~1610 | ||||||
| ความแม่นยำของความยาวคลื่นตรงกลาง (นาโนเมตร) | ±0.5 | ||||||
| ระยะห่างช่อง (นาโนเมตร) | 20 | ||||||
| Channel Passband (@-0.5dB แบนด์วิธ (นาโนเมตร) | >13 | ||||||
| การสูญเสียการแทรก (dB) | ≤1.6 | ≤2.5 | ≤4.5 | ||||
| ความสม่ำเสมอของช่องสัญญาณ (dB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| ระลอกช่อง (dB) | 0.3 | ||||||
| การแยก (เดซิเบล) | ที่อยู่ติดกัน | ไม่มีข้อมูล | >30 | ไม่มีข้อมูล | >30 | ไม่มีข้อมูล | >30 |
| ไม่ติดกัน | ไม่มีข้อมูล | >40 | ไม่มีข้อมูล | >40 | ไม่มีข้อมูล | >40 | |
| ความไวต่ออุณหภูมิการสูญเสียความเฉื่อย (dB/℃) | <0.005 | ||||||
| การเปลี่ยนอุณหภูมิของความยาวคลื่น (นาโนเมตร/℃) | <0.002 | ||||||
| การสูญเสียขึ้นอยู่กับโพลาไรซ์ (dB) | <0.1 | ||||||
| การกระจายโหมดโพลาไรซ์ | <0.1 | ||||||
| ทิศทาง (dB) | >50 | ||||||
| การสูญเสียกลับ (dB) | >45 | ||||||
| การจัดการพลังงานสูงสุด (mW) | 300 | ||||||
| อุณหภูมิในการทำงาน (℃) | -5~+75 | ||||||
| อุณหภูมิในการจัดเก็บ (℃) | -40~85 | ||||||
| ขนาดบรรจุภัณฑ์ (มม.) | ยาว100 x กว้าง80 x สูง10 | ยาว140 x กว้าง115 x สูง18 | |||||
ข้อมูลจำเพาะอาจเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
ข้อกำหนดข้างต้นสำหรับอุปกรณ์ที่ไม่มีตัวเชื่อมต่อ
ข้อมูลการสั่งซื้อ
| สวพ.FM91 | XX | เอ็กซ์ | XX | เอ็กซ์ | เอ็กซ์ | XX |
| จำนวนช่อง |
คอนฟิ -กูเรชั่น |
ช่องที่ 1 | ประเภทไฟเบอร์ | ความยาวไฟเบอร์ | ขั้วต่อเข้า/ออก | |
|
04=4 ช่อง 08=8 ช่อง 16=16 ช่อง 18=18 ช่อง N=N ช่อง |
M=มิกซ์ D=ดีมักซ์ O=โอดีเอ็ม |
27=1270นาโนเมตร …… 47=1470นาโนเมตร 49=1490นาโนเมตร …… 61=1610นาโนเมตร SS = พิเศษ |

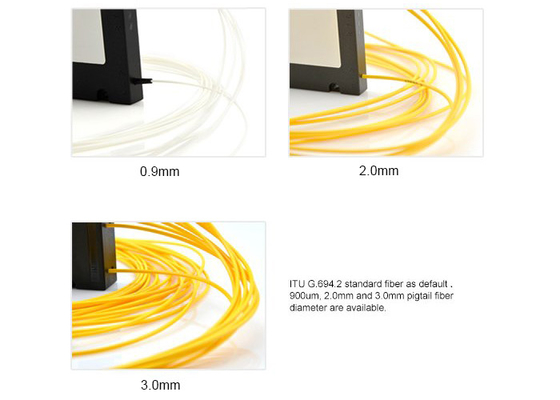

1=ไฟเบอร์เปล่า 2 = 900um ท่อหลวม 3=2มม 4=3mmCable |
1=1ม 2=2ม S=ระบุ |

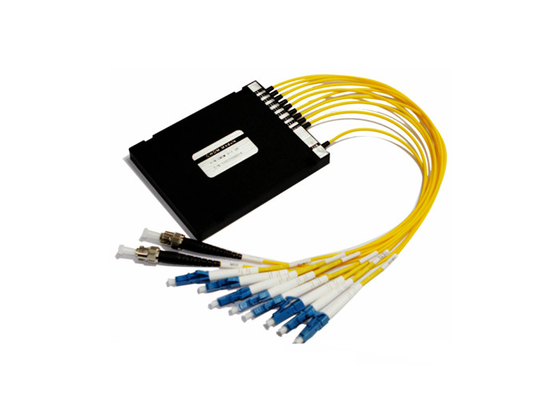

0=ไม่มี 1=เอฟซี/เอพีซี 2=เอฟซี/พีซี 3=SC/APC 4=เอสซี/พีซี 5=เซนต์ 6=ลค S=ระบุ |
CWDM Mux Demux Passive System พร้อมตัวรับส่งสัญญาณ CWDM SFP ที่ใช้งานอยู่
|
|
