| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | 1x18-CWDM-S |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| Delivery Time: | 5-8 วันทำการ |
| Payment Terms: | T / T, เวสเทิร์นยูเนี่ยน |

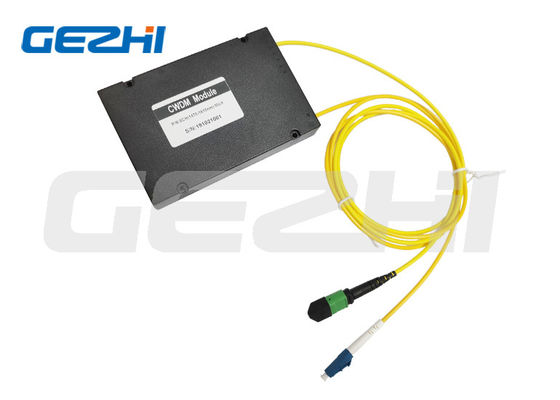

18CH CWDM Mux Demux โมดูล 1270 ~ 1610nm การสูญเสียต่ำ BIDI CWDM
GEZHI 18CH BIDI CWDM สูญเสียต่ำ ใช้เทคโนโลยีตัวกรองฟิล์มบางแบบไดอิเล็กทริก ซึ่งออกแบบมาสำหรับการผสานรวมในการเข้าถึงต้นทุนต่ำและเครือข่ายรถไฟใต้ดินGEZHI 18CH CWDM เป็นออปติคอลมัลติเพล็กเซอร์ที่สามารถมัลติเพล็กซ์ได้ถึง 18 แหล่ง CWDM บนใยแก้วนำแสงเดียวโดยสูญเสียการแทรกลิงค์เพียง 3.5dBแพคเกจโดยกล่อง ABS ขนาด 120*80*18 มม. พร้อมท่อหลวม 900um, 1 เมตร, ขั้วต่อ COM-SC/UPC, เอาต์พุตอื่นๆ พร้อมขั้วต่อ LC/UPCตัวกรอง 18CH CWDM มีการแยกช่องสัญญาณสูง ดังนั้นจึงสามารถใช้ในระบบสองทิศทางได้โมดูลนี้สามารถใช้เป็นมัลติเพล็กเซอร์หรือดีมัลติเพล็กเซอร์ และใช้สล็อตเดียวในเฟรมหรือสามารถใช้แบบสแตนด์อโลนใน N-box
คุณสมบัติ
- ความสม่ำเสมอที่ดีและการสูญเสียการแทรกต่ำ
- โพลาไรซ์ต่ำขึ้นอยู่กับการสูญเสีย
- เสถียรภาพด้านสิ่งแวดล้อมที่ดีเยี่ยม
แอพพลิเคชั่น
ข้อมูลจำเพาะ
|
พารามิเตอร์ |
หน่วย |
18CH CWDM | ||
| มิกซ์ | ดีมักซ์ | |||
| ความยาวคลื่นของช่อง | นาโนเมตร |
1270~1610นาโนเมตร |
||
|
ความยาวคลื่นตรงกลาง |
นาโนเมตร | ±0.5 | ||
| ระยะห่างช่อง | นาโนเมตร | 20 | ||
|
ช่อง Passband |
นาโนเมตร | >14 | ||
| การสูญเสียการแทรกสูงสุด | เดซิเบล | <5.5 หรือ<3.5 พร้อมข้าม | <5.5 หรือ <3.5 ด้วยการข้าม | |
| ช่องระลอก | เดซิเบล | 0.3 | ||
|
การแยกตัว |
ที่อยู่ติดกัน | เดซิเบล | >30 | |
| ไม่ติดกัน | เดซิเบล | >40 | ||
|
อุณหภูมิการสูญเสียความเฉื่อย |
เดซิเบล/℃ |
<0.005 |
||
|
อุณหภูมิความยาวคลื่น |
นาโนเมตร/ ℃ |
<0.002 | ||
|
ขึ้นอยู่กับโพลาไรเซชัน |
เดซิเบล | <0.1 | ||
|
โหมดโพลาไรซ์ |
เดซิเบล | <0.1 | ||
| ทิศทาง | เดซิเบล | >50 | ||
| ส่งคืนการสูญเสีย | เดซิเบล | >45 | ||
| การจัดการพลังงานสูงสุด | เมกะวัตต์ | 300 | ||
| อุณหภูมิในการทำงาน | ℃ | -5~+75 | ||
| อุณหภูมิในการจัดเก็บ | ℃ | -40~85 | ||
| มิติแพ็คเกจ | มม | ล120x80x18 | ||
หมายเหตุ: 1. สามารถปรับแต่งได้
2. ระบุด้วยตัวเชื่อมต่อ
ข้อมูลการสั่งซื้อ
| สวพ.FM91 | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| จำนวนช่อง | ประเภทโมดูล | ประเภทสายเคเบิล | ความยาวไฟเบอร์ | ช่องเสียบอินพุต |
เอาต์พุต ตัวเชื่อมต่อ |
|||||||
| สวพ.FM91 | 01=1ช่อง 02=2 ช่อง 03=3 ช่อง 04=4 ช่อง ...... 16=16ช่อง 17=17ช่อง 18=18ช่อง |
0=100x80x10 มม 1=142x102x14.5 มม 2=กล่อง LGX แร็ค 3=19″1U X=อื่นๆ |
00=ไม่มี 09=900um ท่อหลวม 20=2.0มม 30=3.0มม |
05=0.5ม 10=1.0ม 15=1.5ม 30=3.0ม 40=4.0ม 50=5.0ม ...... |
0=ไม่มี LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=เอฟซี/ยูพีซี FA=เอฟซี/เอพีซี X=กำหนดเอง |
0=ไม่มี |
กรองซ้อน
แพ็คเกจ 18CH BIDI CWDM
โมดูล 18CH BIDI CWDM
|
|
