| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | FWDM-T15R13/14 |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| เวลาจัดส่ง: | 5-8 วันทำงาน |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |

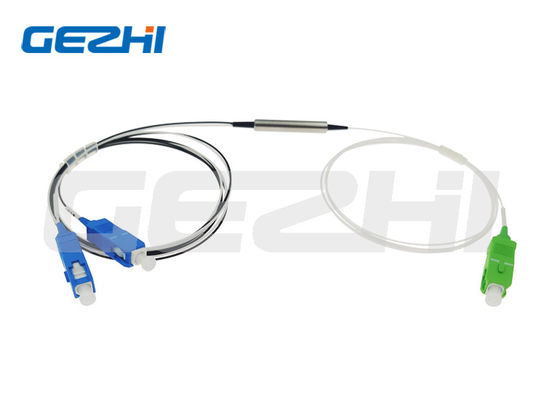

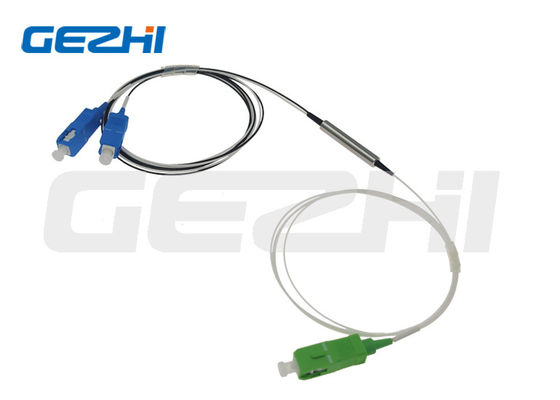

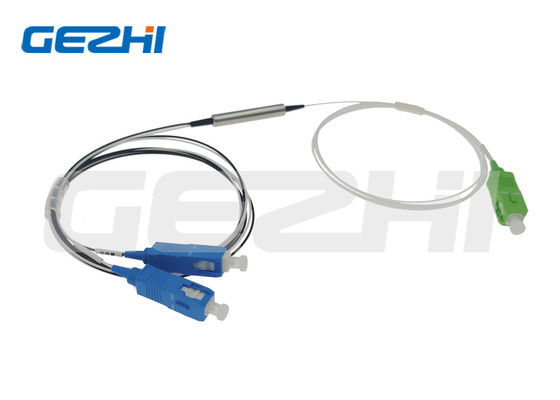

ใยแก้วนำแสง FWDM FTTH 1310/1490/1550nm FILTER WDM
WDM เป็นหนึ่งในองค์ประกอบหลักในสถาปัตยกรรม FTTH FTTH WDM ใช้ตัวกรองสัญญาณรบกวนแบบฟิล์มบางที่มีประสิทธิภาพสูงเพื่อมอบประสิทธิภาพแบนด์พาสที่ยอดเยี่ยมด้วยคุณสมบัติสองทิศทาง สามารถใช้ได้กับอุปกรณ์ ONT และ OLT
|
คุณสมบัติ |
แอปพลิเคชั่น |
|
|
ข้อมูลจำเพาะ
| พารามิเตอร์ | หน่วย | อุปกรณ์ FWDM | ||
| ความยาวคลื่นปฏิบัติการ T: ความยาวคลื่นส่ง R: ความยาวคลื่นสะท้อน 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
นาโนเมตร | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| การสูญเสียการแทรก | เดซิเบล | เกียร์: ≤ 0.6 | ||
| การสะท้อนกลับ: ≤ 0.4 | ||||
| การแยกช่องสัญญาณส่ง | เดซิเบล | ≥ 30 | ||
| การแยกช่องสะท้อนแสง | เดซิเบล | ≥ 17 | ||
| PDL | เดซิเบล | ≤ 0.1 | ||
| ความคงตัวทางความร้อนของความยาวคลื่น | นาโนเมตร/℃ | ≤ 0.003 | ||
| ความคงตัวทางความร้อนสูญเสียการแทรก | เดซิเบล/℃ | ≤ 0.005 | ||
| ผลตอบแทนขาดทุน | เดซิเบล | ≥ 45 | ||
| พลังงานแสง | มิลลิวัตต์ | ≤ 500 | ||
| อุณหภูมิในการทำงาน | ℃ | -10 ~ +70 | ||
| อุณหภูมิในการจัดเก็บ | ℃ | -40 ~ +85 | ||
| ความชื้นสัมพัทธ์ | % | 5 ~ 95 | ||
| มิติ | mm | Φ5.5×35 | 90×20×10 | |
| หมายเหตุ: 1. การปรับแต่งสามารถใช้ได้ 2. ระบุโดยไม่มีตัวเชื่อมต่อ และเพิ่มการสูญเสีย 0.2dB เพิ่มเติมต่อตัวเชื่อมต่อ |
||||
การส่ง 1310nm Reflect 1490/1550nm Multiplexers WDM ที่ใช้ตัวกรอง
ข้อมูลการสั่งซื้อ:
| NS | NS | ค | NS | อี |
| ความยาวคลื่น | ประเภทหลอด | ความยาวไฟเบอร์ (รวมตัวเชื่อมต่อ) |
ตัวเชื่อมต่อ | มิติ |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=อื่นๆ |
25=250um 90=900um 20:2000um 30=3000um X=อื่นๆ |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= อื่นๆ |
00=ไม่มี FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=อื่นๆ |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=กำหนดเอง |
|
|
