| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | กรอง WDM |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 5-8 วันทำงาน |
| Payment Terms: | T / T, Wester N Union |
การแยกสูง> ตัวกรอง 50dB WDM ส่ง 1550 นาโนเมตรสะท้อน 1310 + 1490 นาโนเมตร
High Isolation Triplex PON WDM ที่ใช้เทคโนโลยี Thin Film Filter (TFF)ใช้เพื่อแยกหรือรวมความยาวคลื่นตั้งแต่สองช่วงขึ้นไปโดยปกติจะอยู่ในระบบ FTTHอุปกรณ์นี้มีชื่อเสียงในด้าน High Isolation เช่น trasmission isolation> 50dB และ refelction Isolation> 35dBมีการสูญเสียการแทรกต่ำมากการสูญเสียการพึ่งพาโพลาไรซ์ต่ำและเสถียรภาพด้านสิ่งแวดล้อมที่ดีเยี่ยม
เราสามารถจัดหา WDM ตัวกรองความยาวคลื่นที่กำหนดเองต่างๆได้
|
คุณสมบัติ |
แอปพลิเคชัน |
|
|
ข้อมูลจำเพาะ
| พารามิเตอร์ | T1550nm R1310 และ 1490nm WDM |
|---|---|
| ช่วงความยาวคลื่นในการทำงาน (Pass Band) | T1528 ~ 1620 นาโนเมตร |
| ช่วงความยาวคลื่นในการทำงาน (แถบสะท้อนแสง) | 1260-1360 นาโนเมตรและ 1480-1500 นาโนเมตร |
| การสูญเสียการแทรก (Pass Band) | ≤ 0.8 เดซิเบล |
| การสูญเสียการแทรก (แถบสะท้อนแสง) | ≤ 0.6 เดซิเบล |
| การแยก (Pass Band) | ≥ 50 เดซิเบล |
| การแยก (แถบสะท้อนแสง) | ≥ 35 เดซิเบล |
| ระลอก | ≤ 0.3 เดซิเบล |
| การสูญเสียกลับ | ≥ 50 เดซิเบล |
| ทิศทาง | ≥ 50 เดซิเบล |
| การจัดการพลังงานสูงสุด | 300 มิลลิวัตต์ |
| อุณหภูมิในการทำงาน | -5 ° C ~ + 70 ° C |
| อุณหภูมิในการจัดเก็บ | -40 ° C ~ + 85 ° C |
| ขนาดบรรจุภัณฑ์ - 900µm ท่อหลวมหรือไฟเบอร์เปล่า | 5.5 มม. (Φ) x 38.0 มม. (L) |
หมายเหตุ 1: ค่าทั้งหมดที่ระบุไม่มีตัวเชื่อมต่อ
Note2: ข้อกำหนดด้านประสิทธิภาพที่สูงขึ้นตามคำขอ

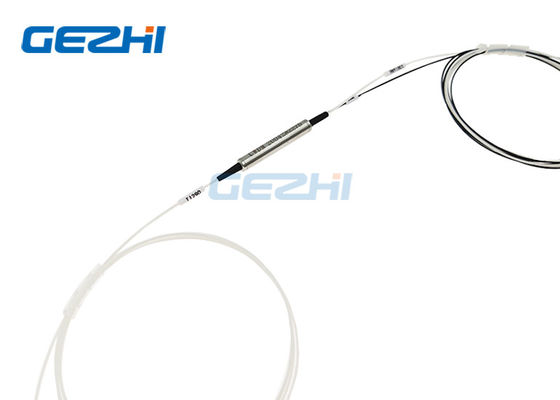

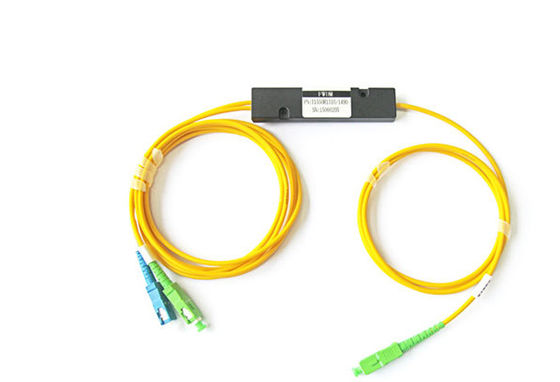

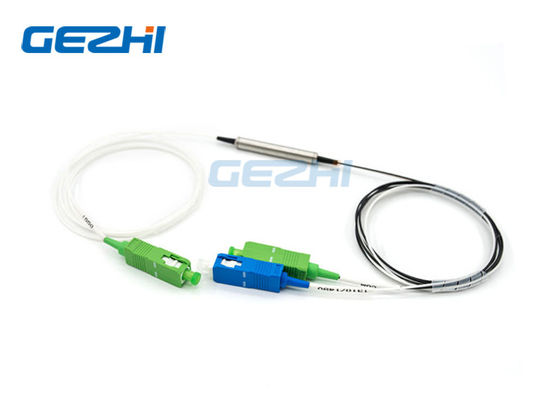

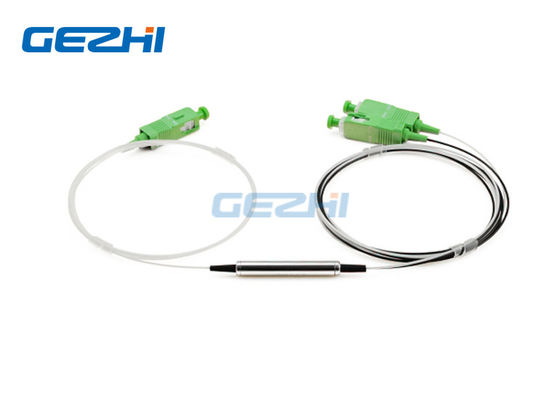

High Isolation Triplex PON Filter WDM
ข้อมูลการสั่งซื้อ:
| ก | ข | ค | ง | จ |
| ความยาวคลื่น | ประเภทท่อ | ความยาวไฟเบอร์ (รวมขั้วต่อ) |
ตัวเชื่อมต่อ | มิติ |
|
HISOT15R13 / 14 = T1550 R1310 / 1490 ประเภทการแยกสูง |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = อื่น ๆ |
05 = 0.5 ม. ± 0.05 ม 10 = 1.0 ม. ± 0.05 ม 15 = 1.5 ม. ± 0.05 ม X = อื่น ๆ |
00 = ไม่มี FP = FC / พีซี FA = เอฟซี / APC SP = SC / พีซี SA = SC / APC STP = ST / พีซี STA = ST / APC LP = LC / พีซี LA = LC / APC X = อื่น ๆ |
5535 = Φ5.5× 35 มม 5538 =Φ5.5× 38 มม 4225 = Φ4.2× 25 มม 9021 = 90 × 20 × 10 มม X = กำหนดเอง |
|
|
